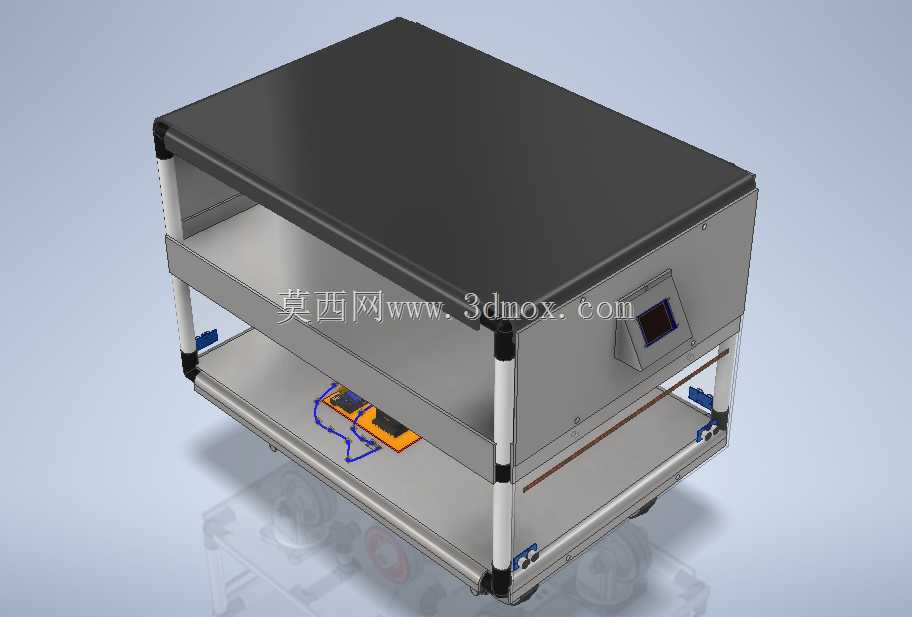

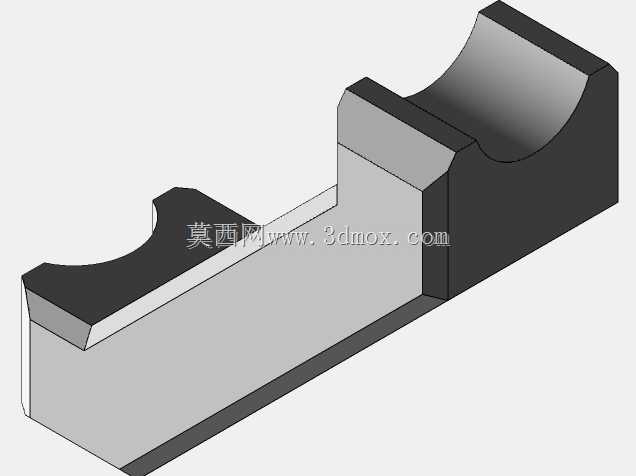

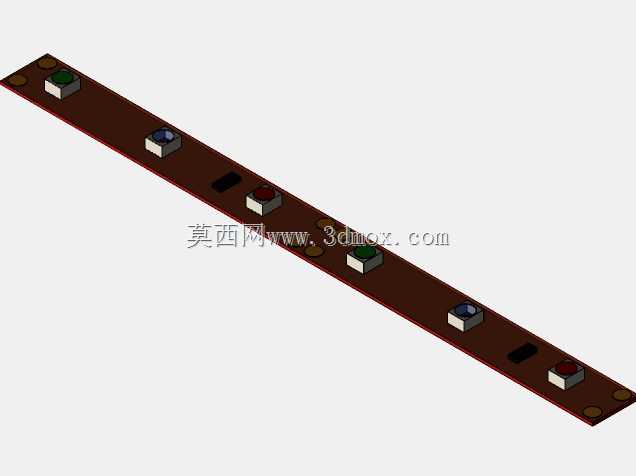

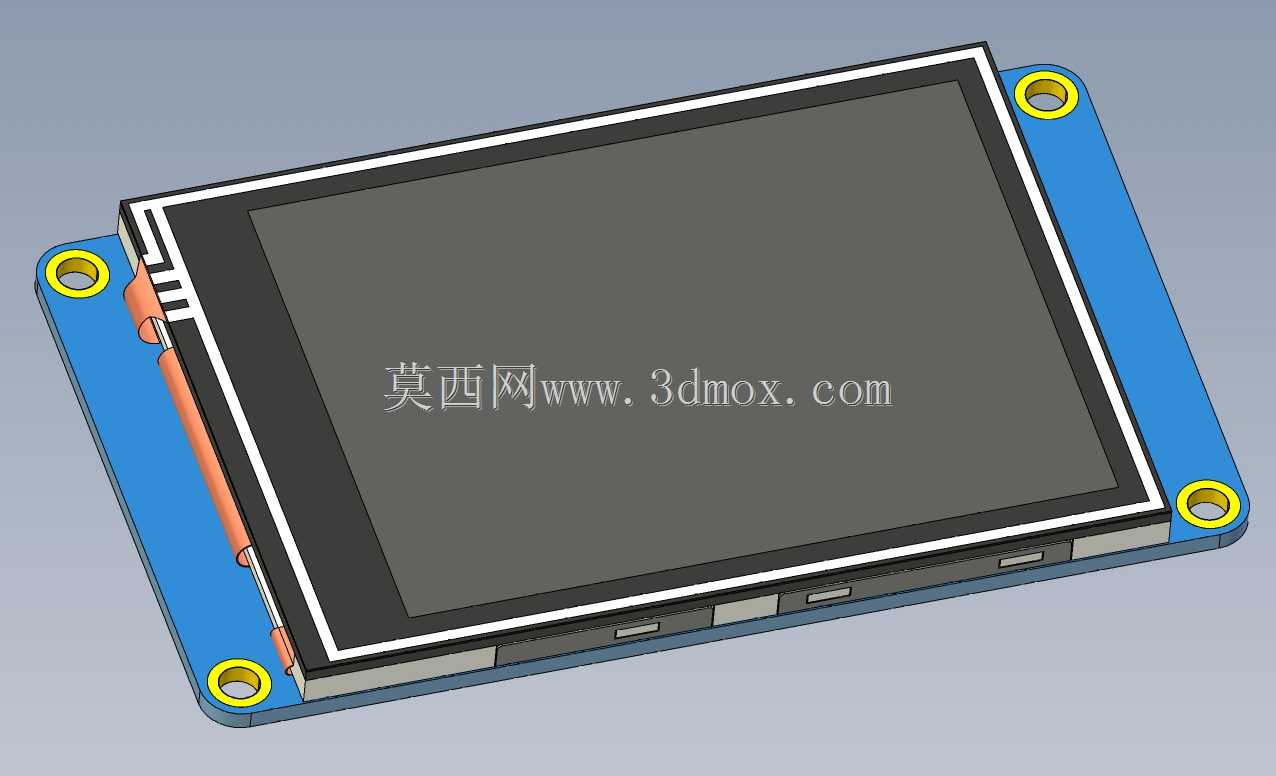

AGV自动导引车驱动控制模块结构设计

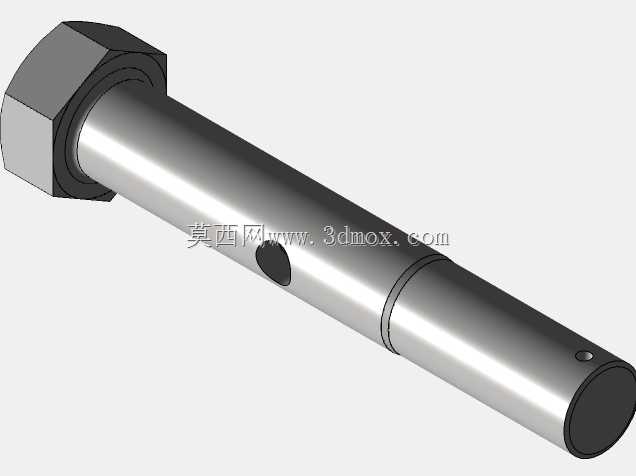

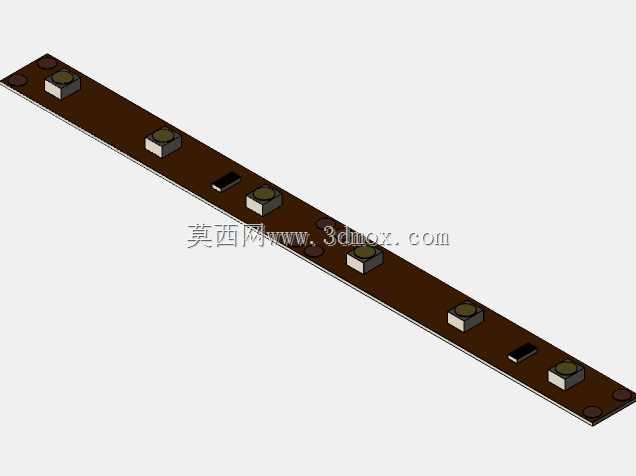

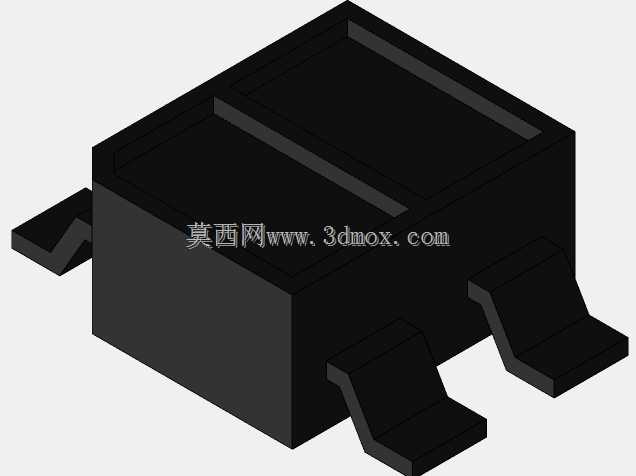

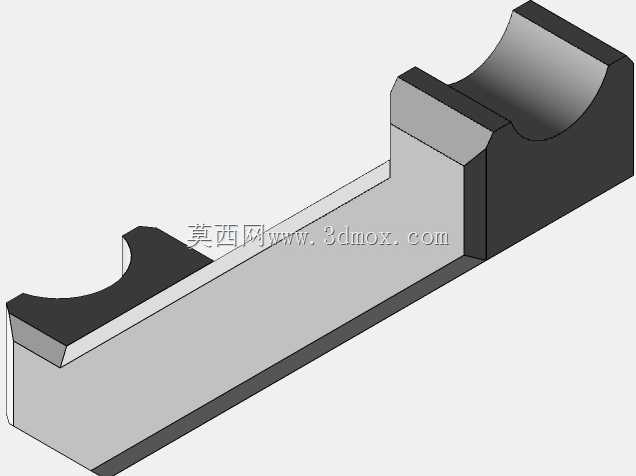

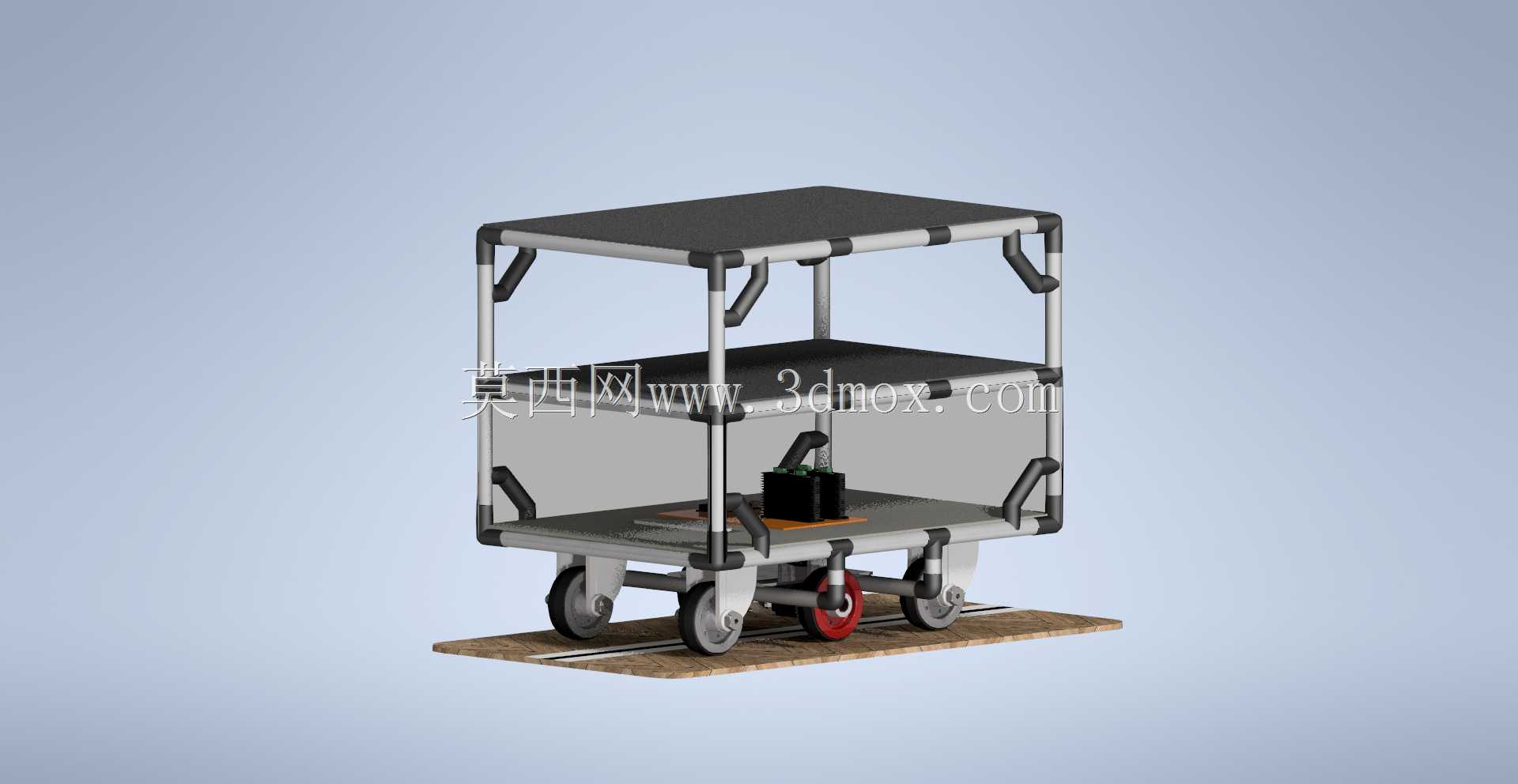

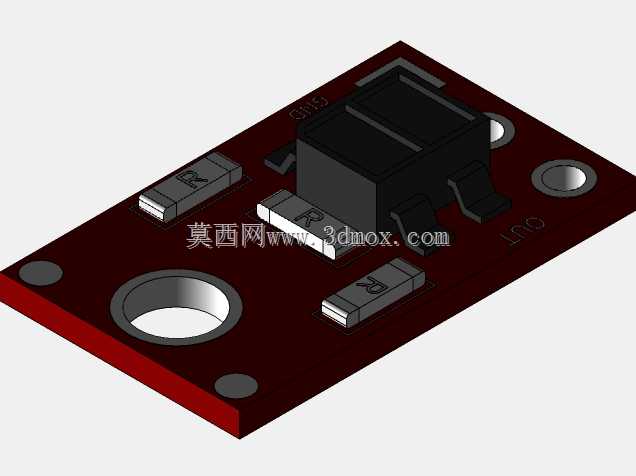

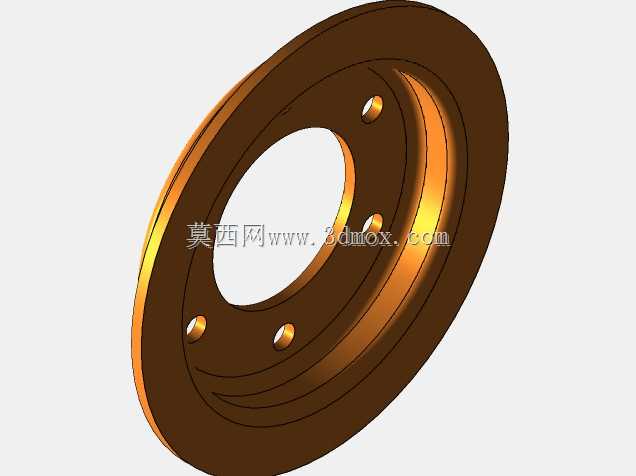

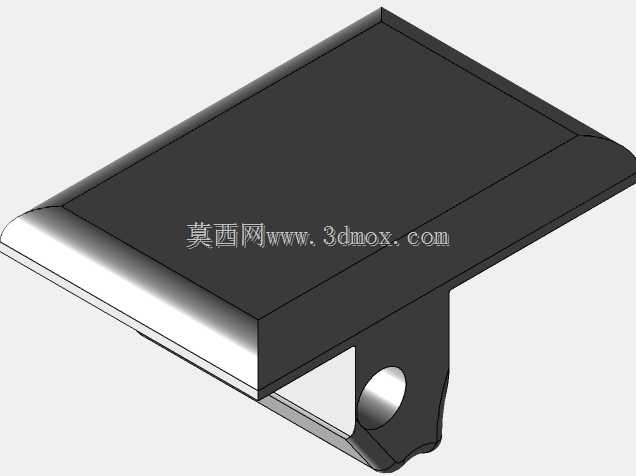

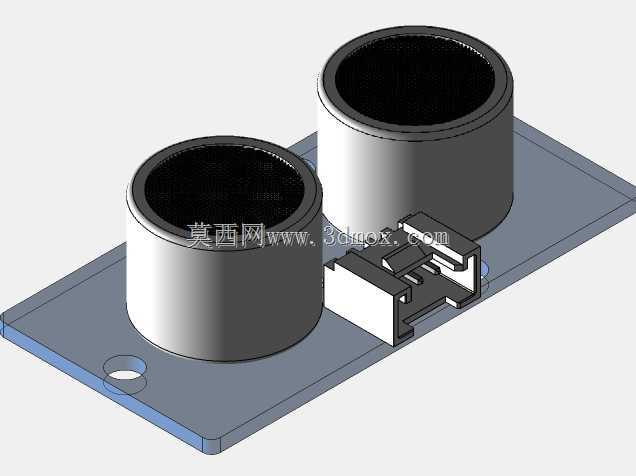

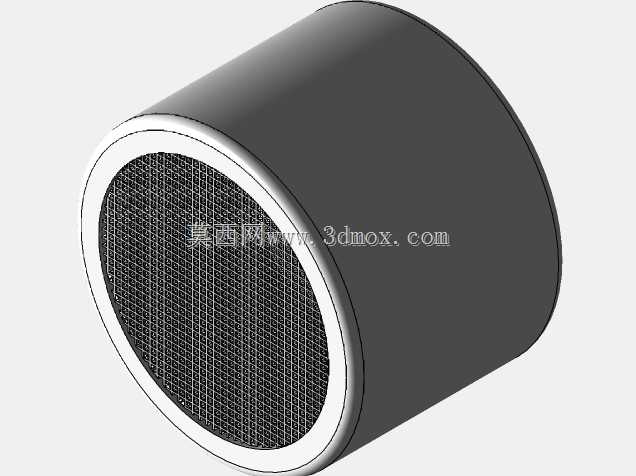

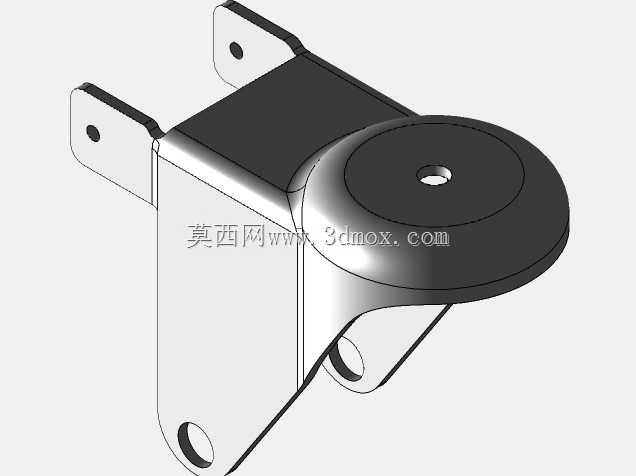

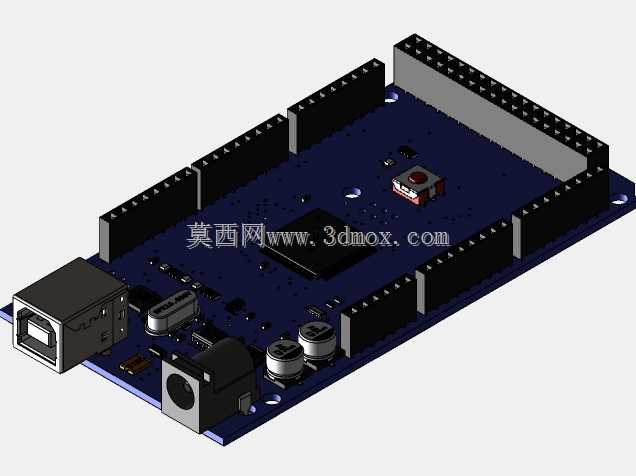

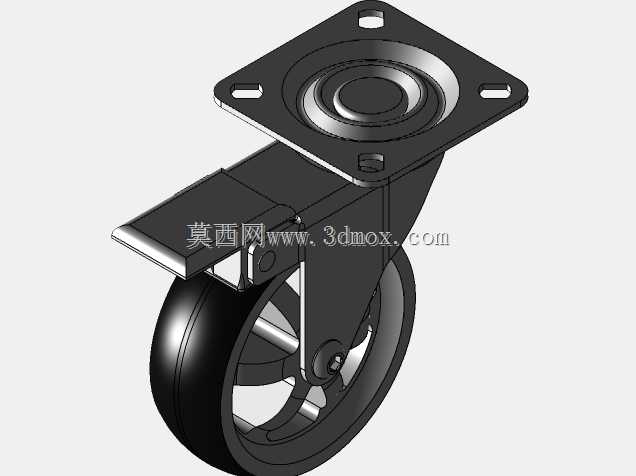

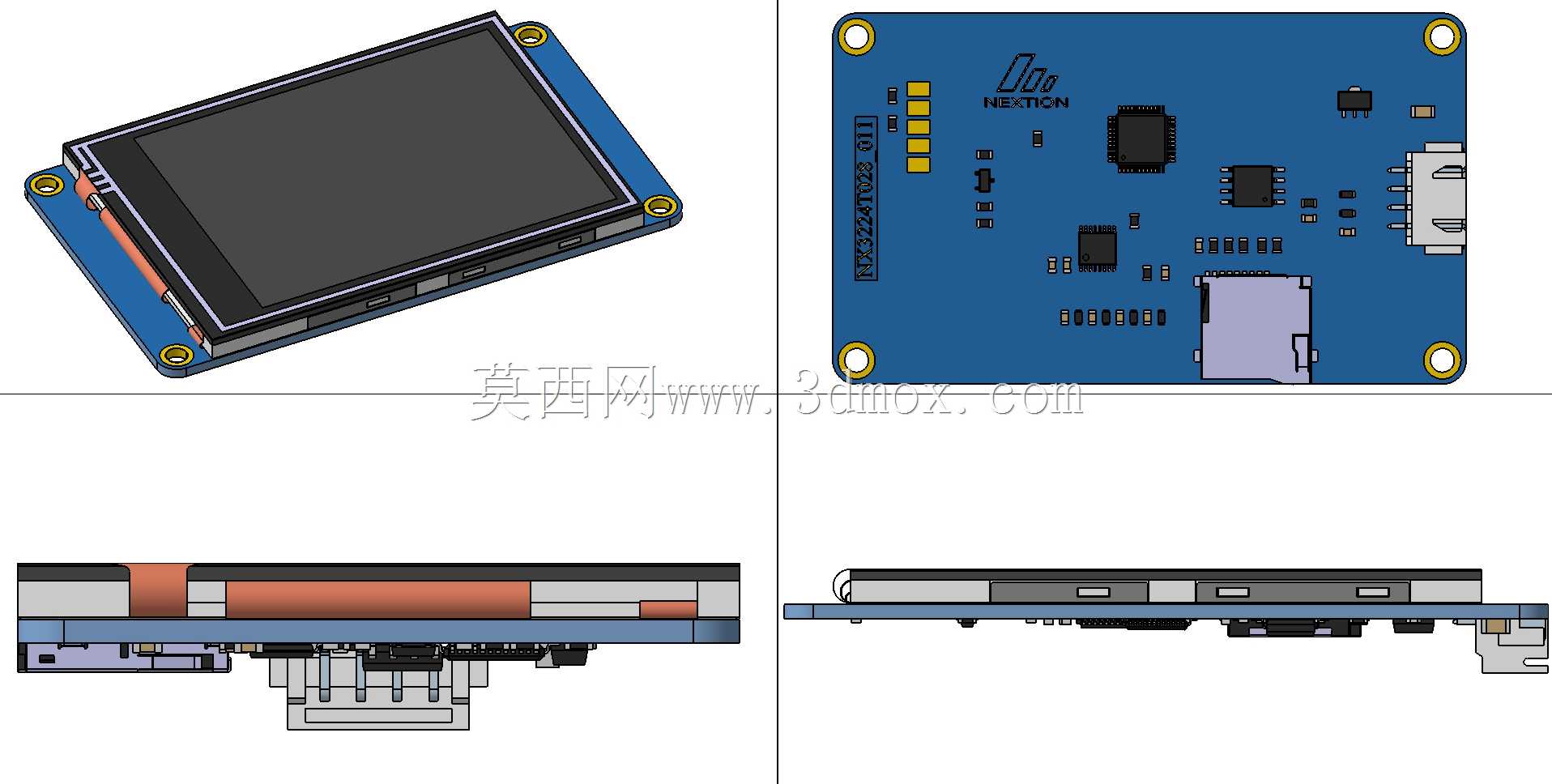

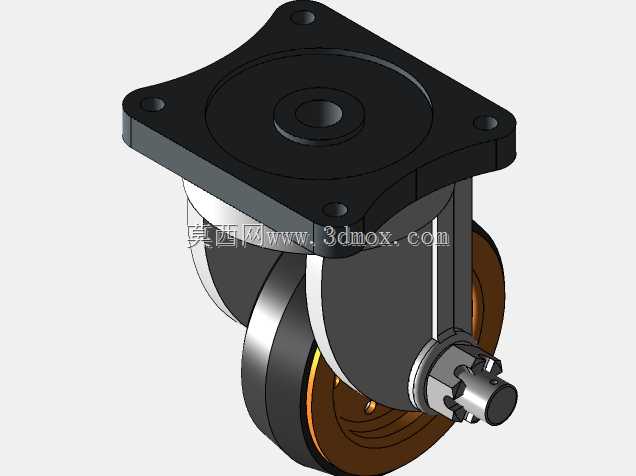

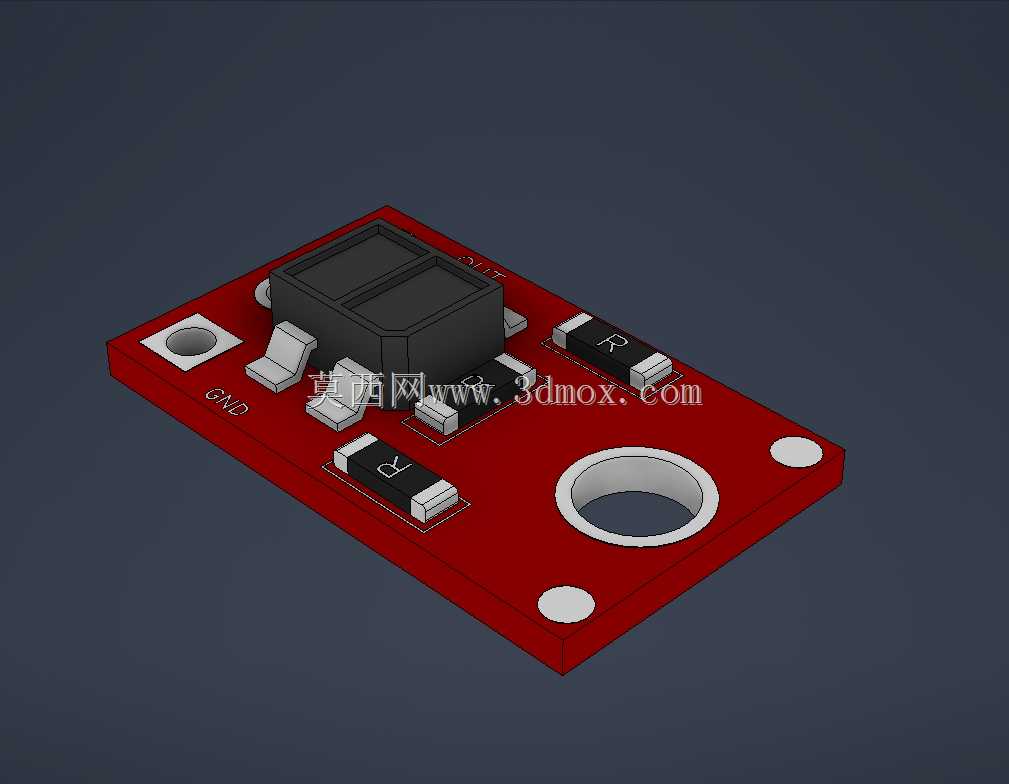

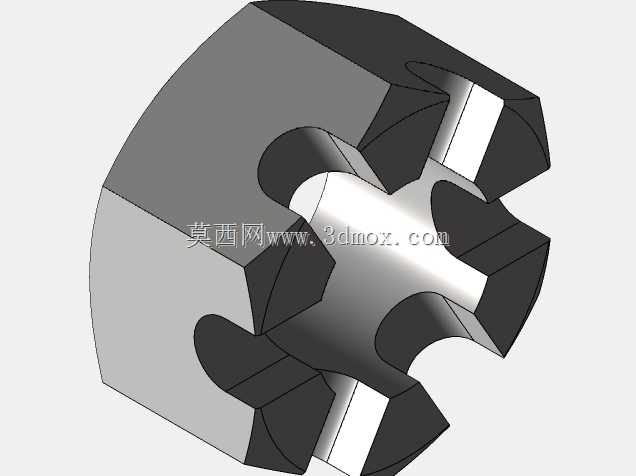

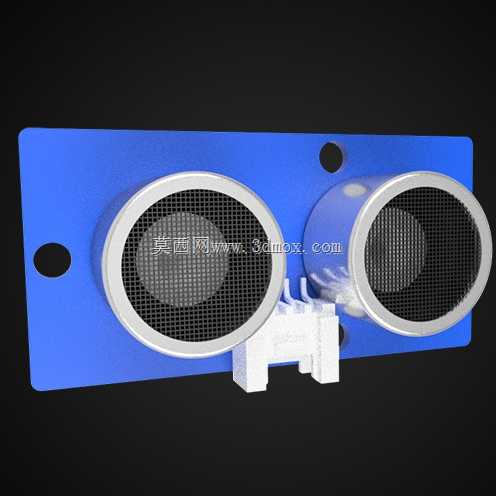

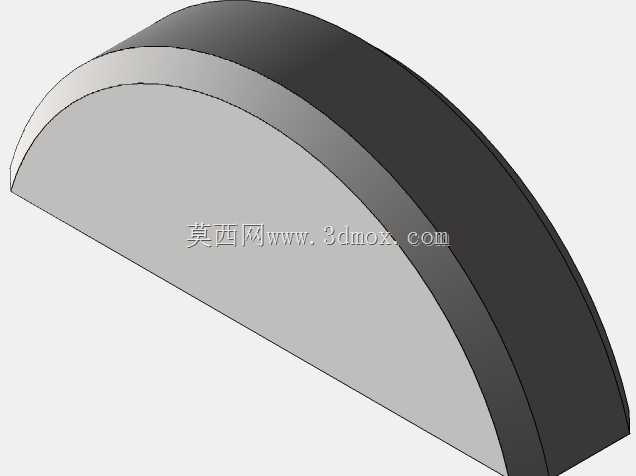

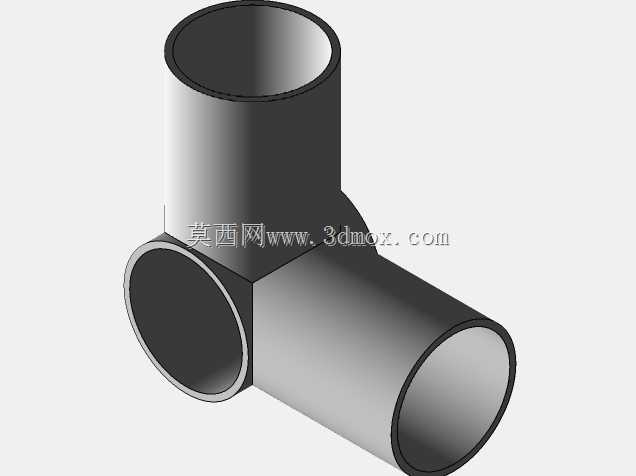

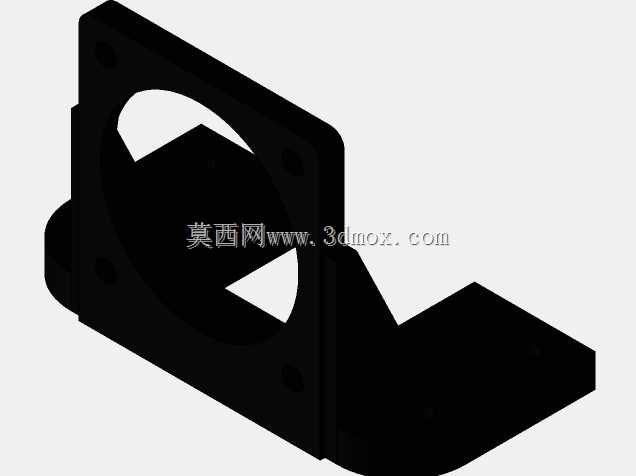

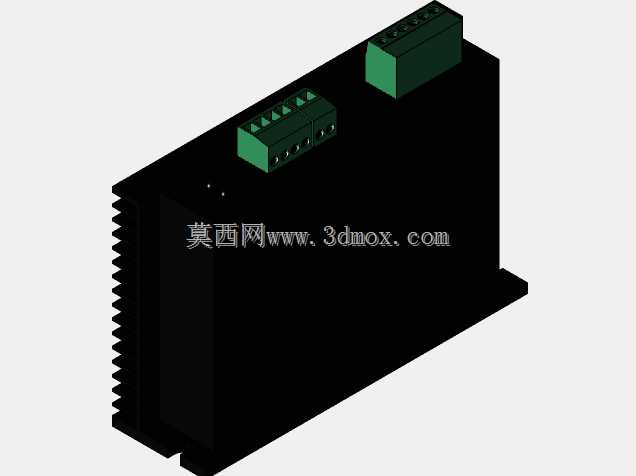

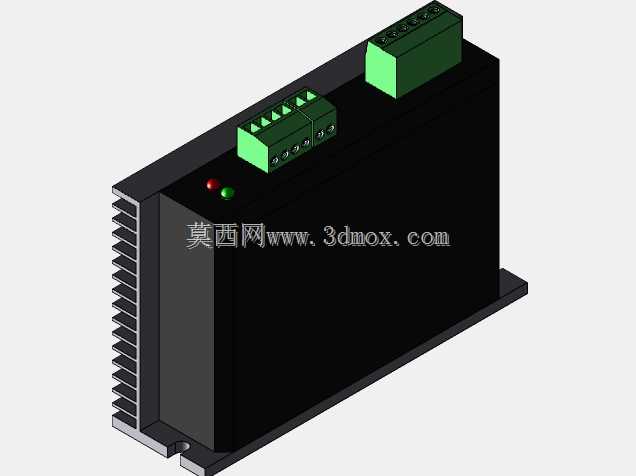

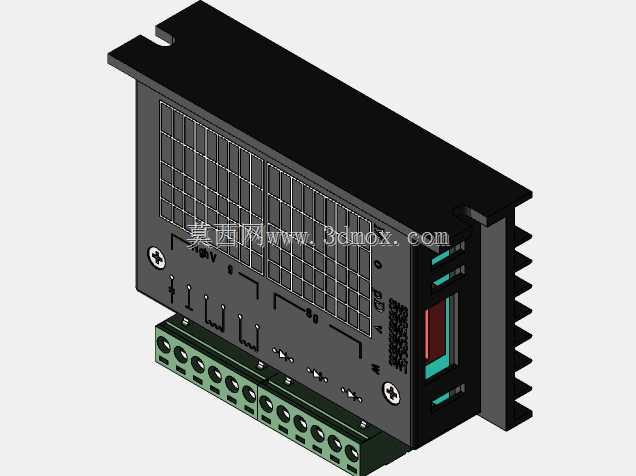

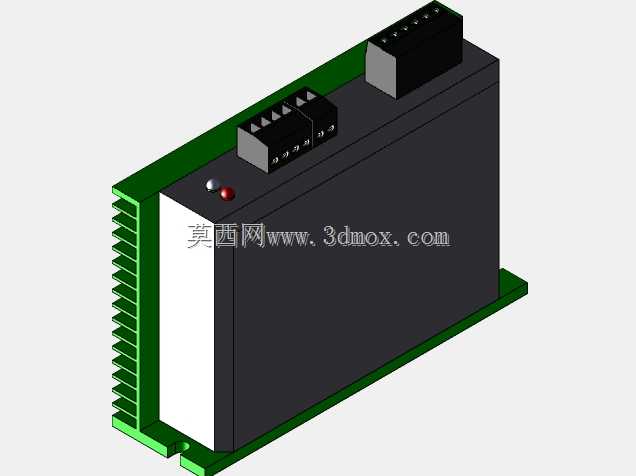

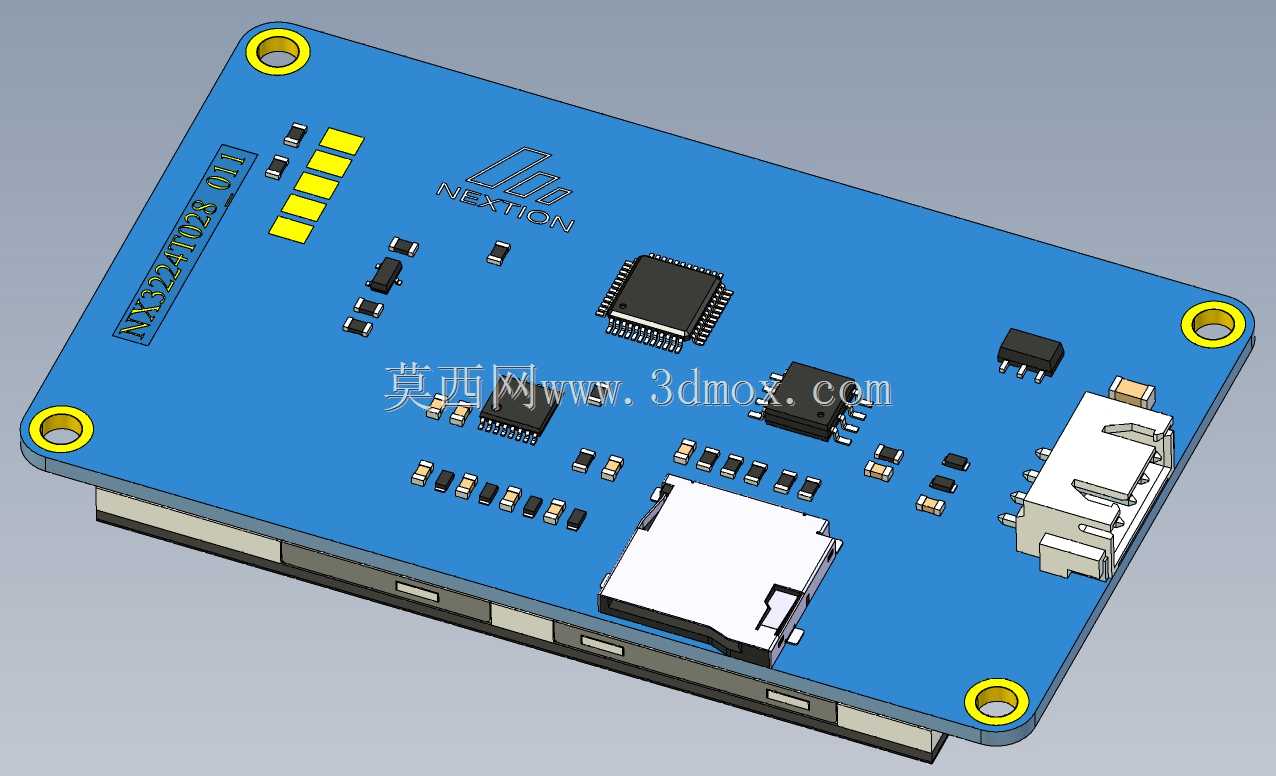

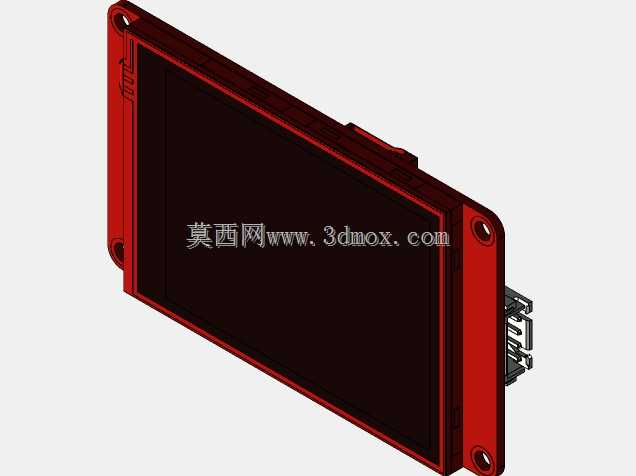

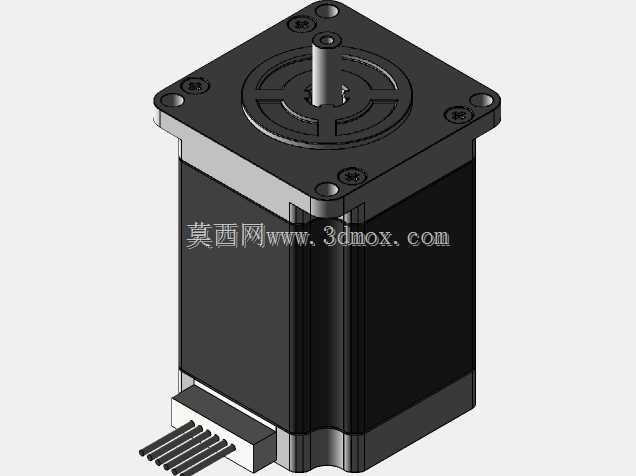

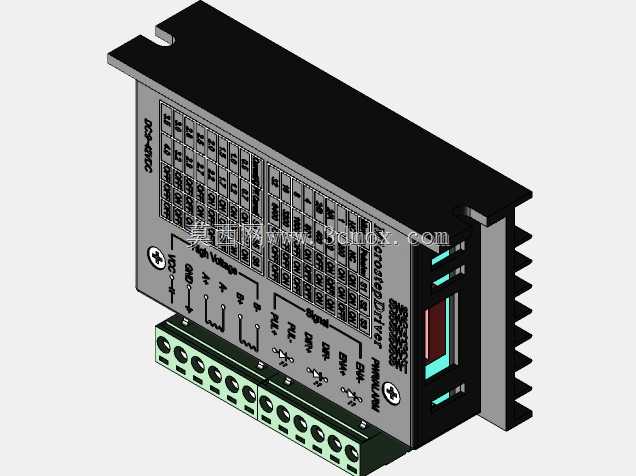

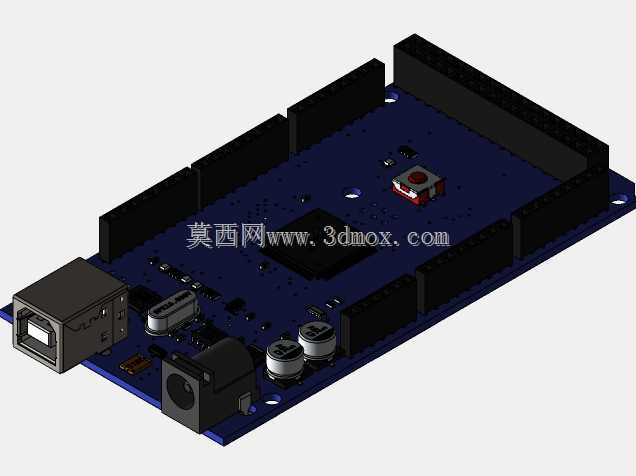

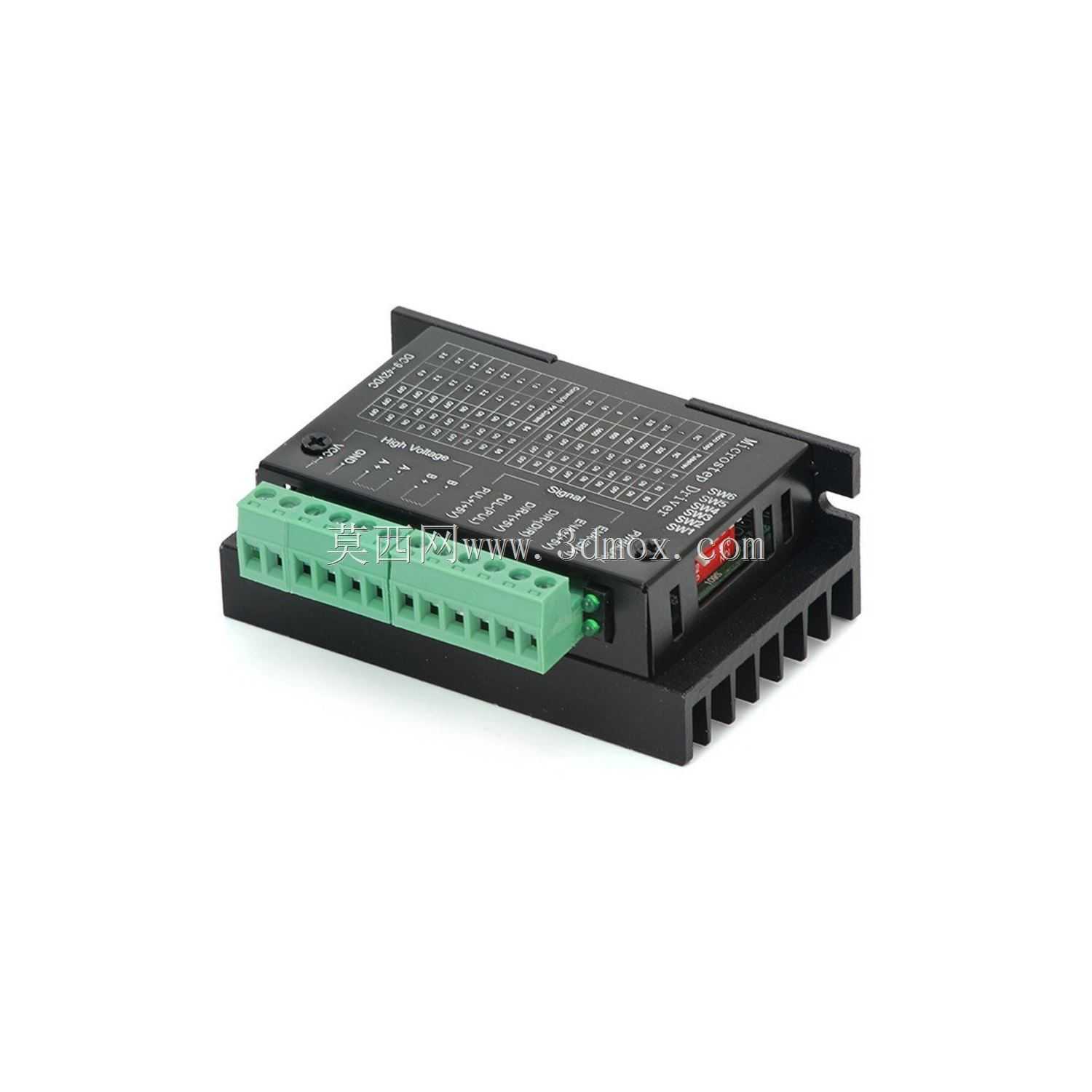

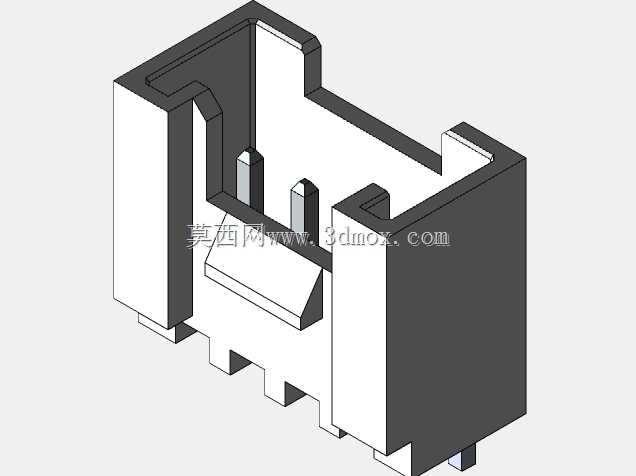

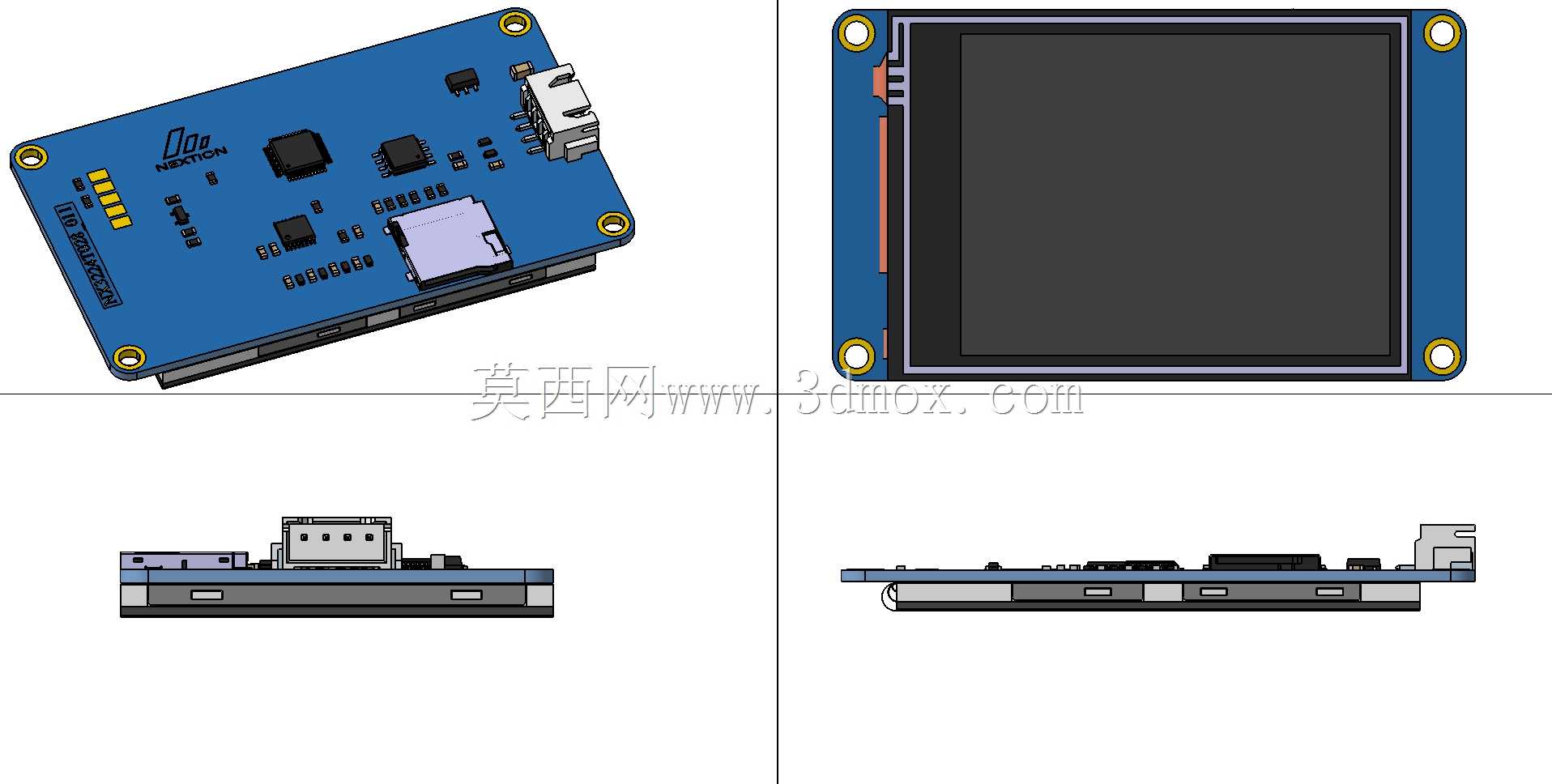

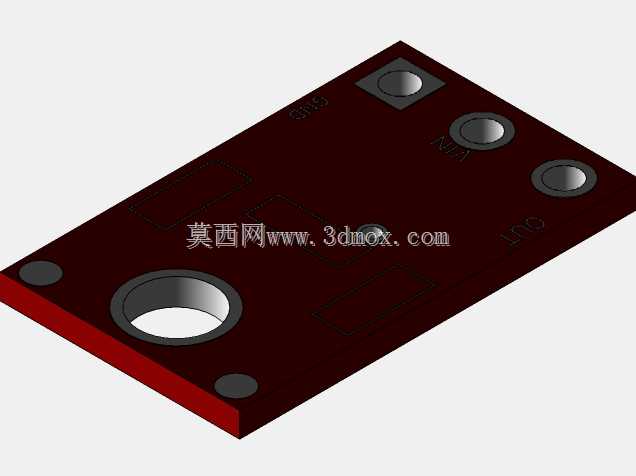

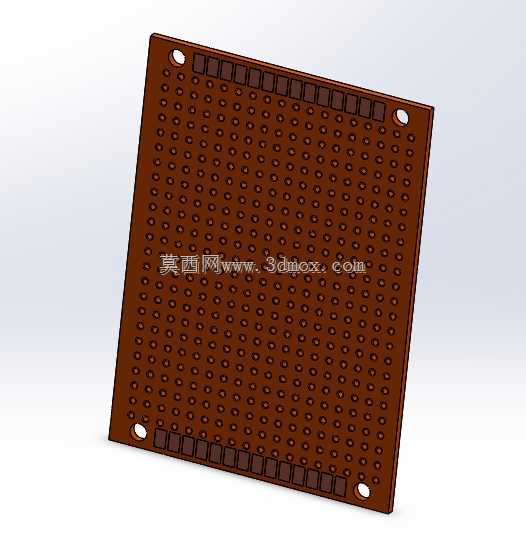

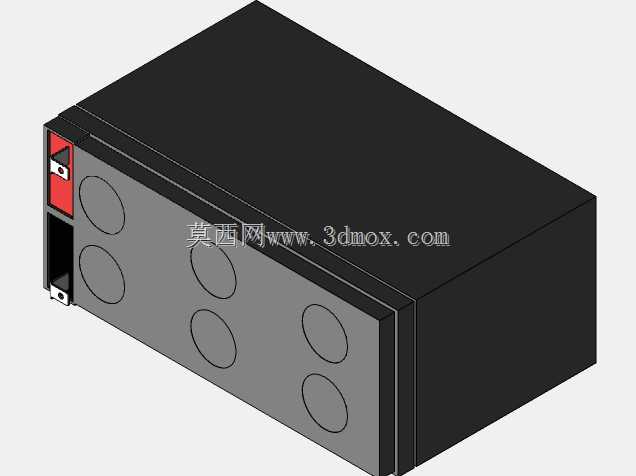

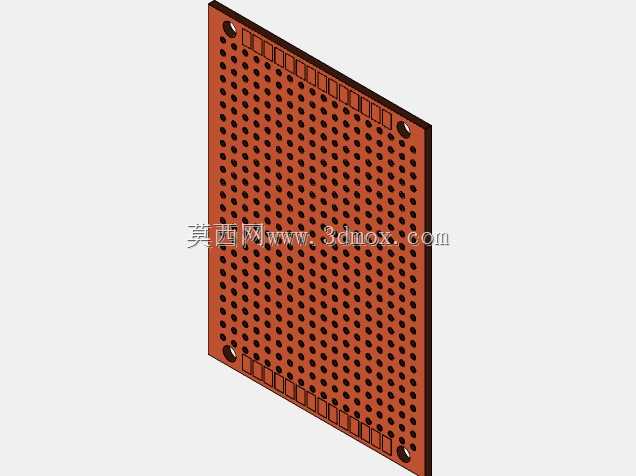

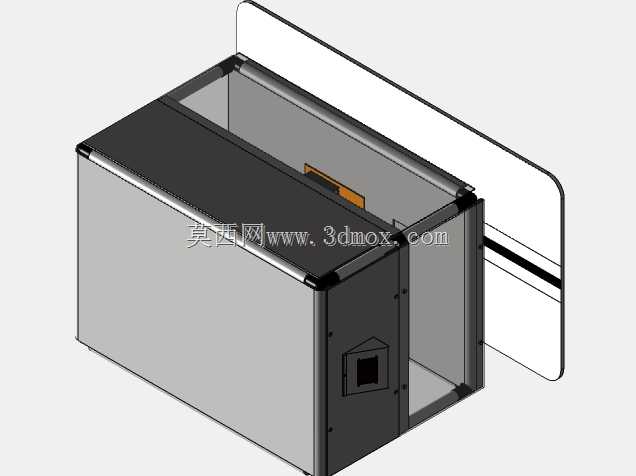

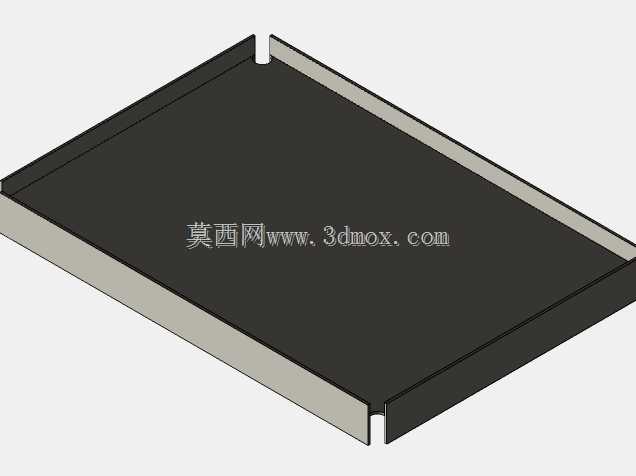

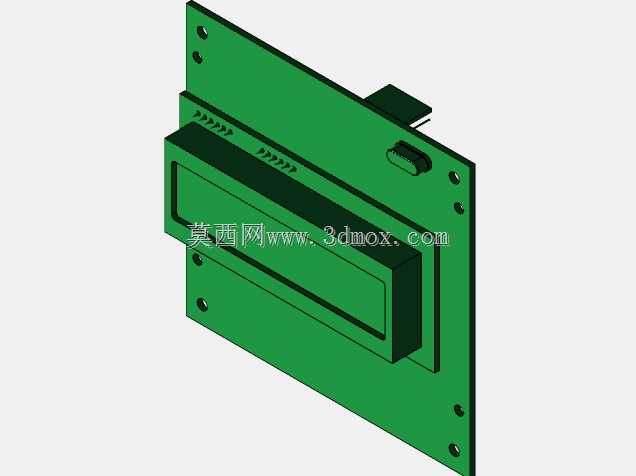

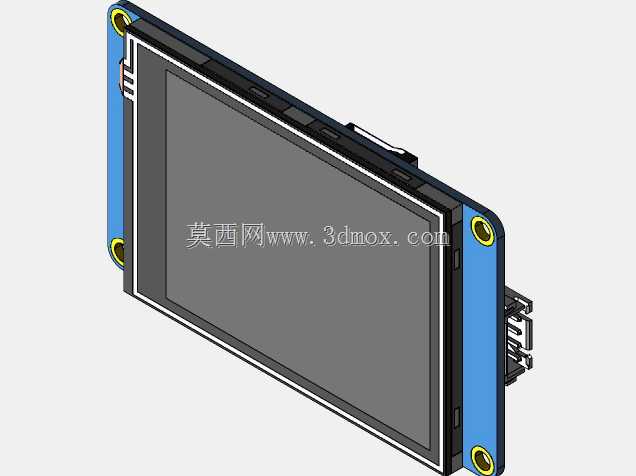

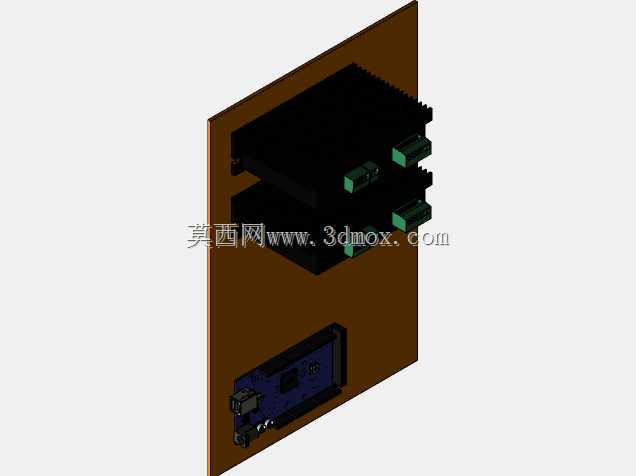

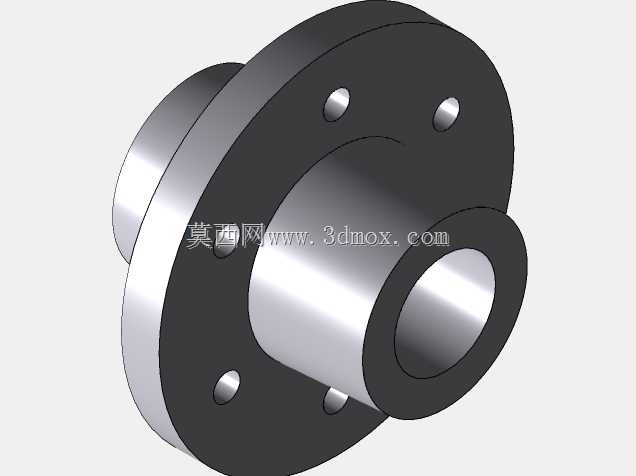

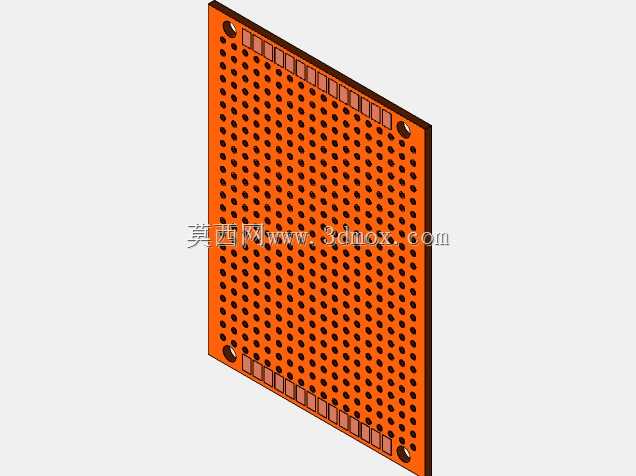

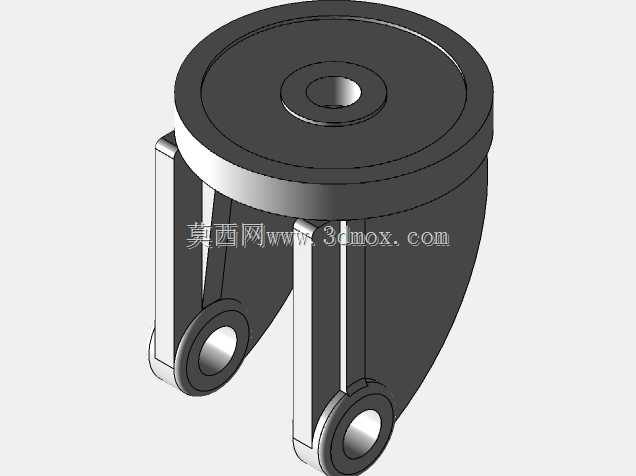

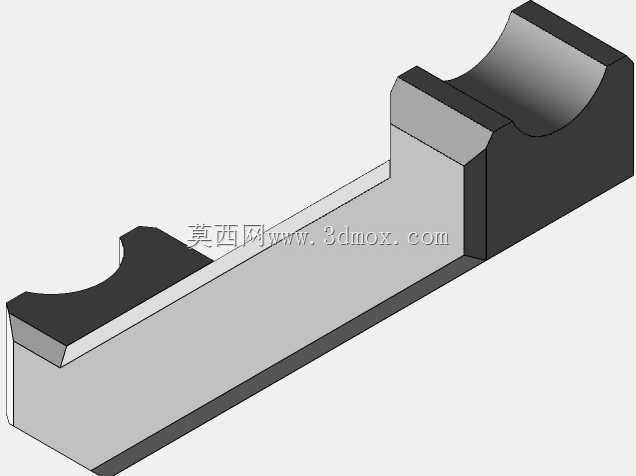

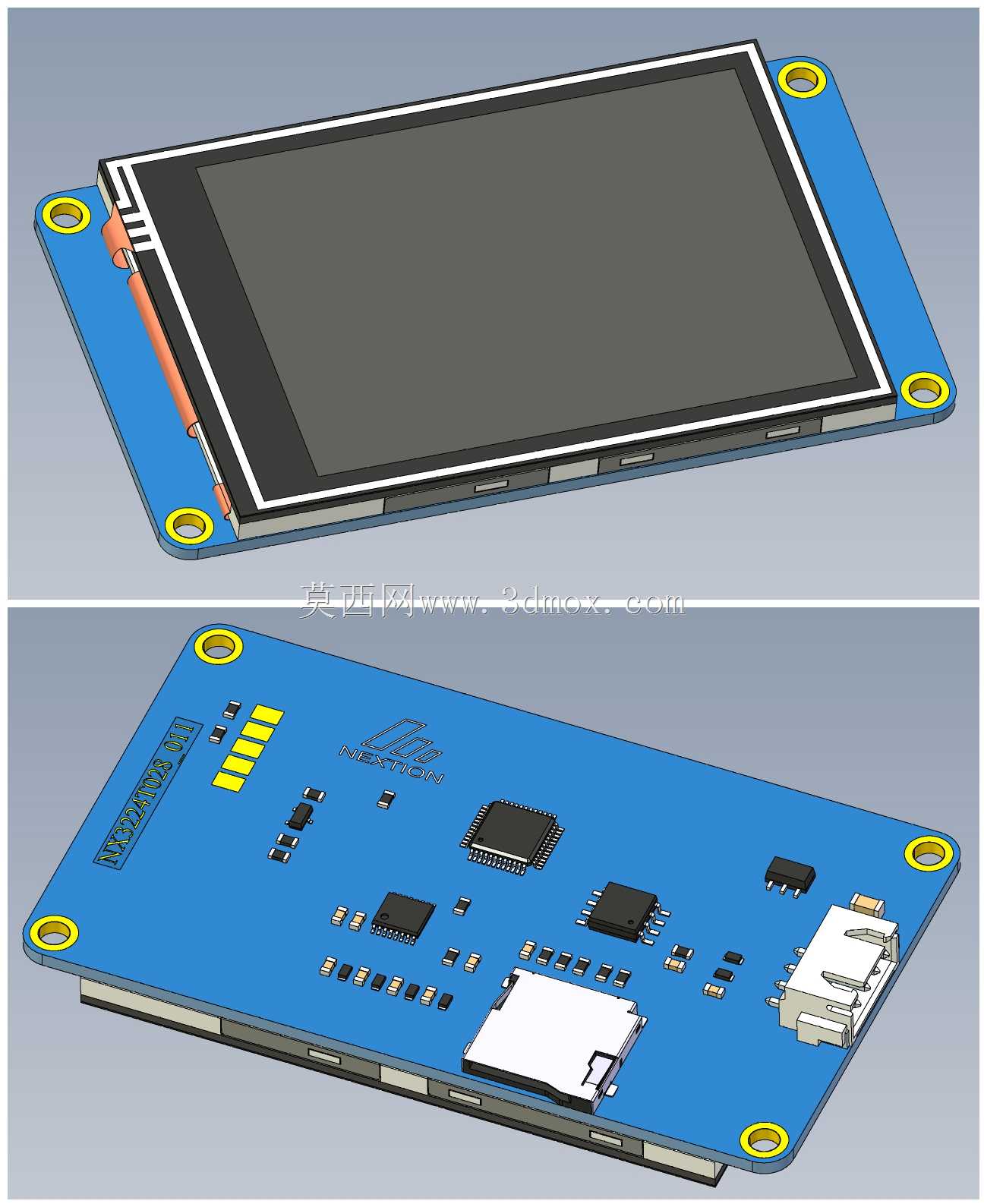

　　在车间内部物流转运场景中，AGV作为柔性产线的核心转运载体，其驱动控制单元的结构合理性直接决定整车运行稳定性，本次设计的控制模块针对潜伏式AGV的安装空间做了定向适配，外壳采用阻燃ABS材质搭配侧边散热齿结构，可在连续8小时满负载运行工况下将核心功率器件的温升控制在35K以内，避免车间夏季高温环境下出现过热降频问题。模块接线端采用双排16位绿色接线端子排，端子间距3.81mm，适配0.5-1.5平方毫米多股铜芯线，接线端做了防呆倒角设计，现场装配时可避免插针错位导致的信号故障，端子旁预留了0.8mm宽的标识刻印位，可直接激光打印端口定义，减少现场接线的查线工作量。模块整体外形尺寸为118mm76mm34mm，

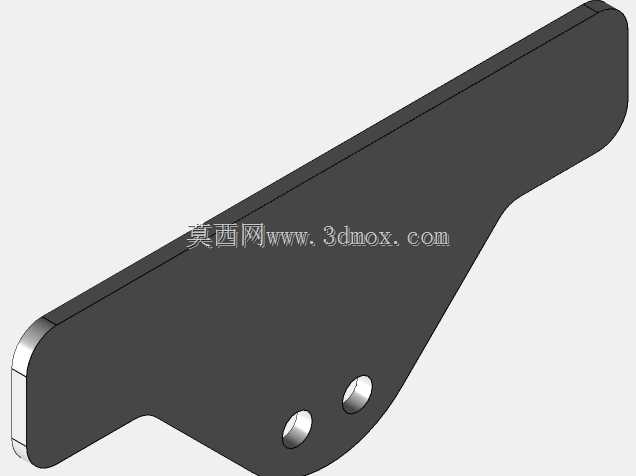

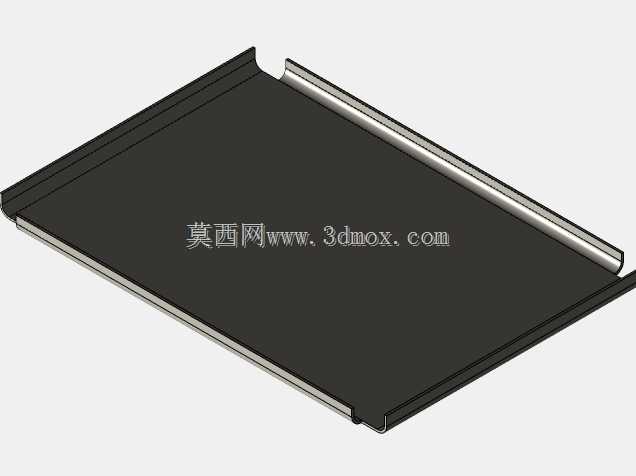

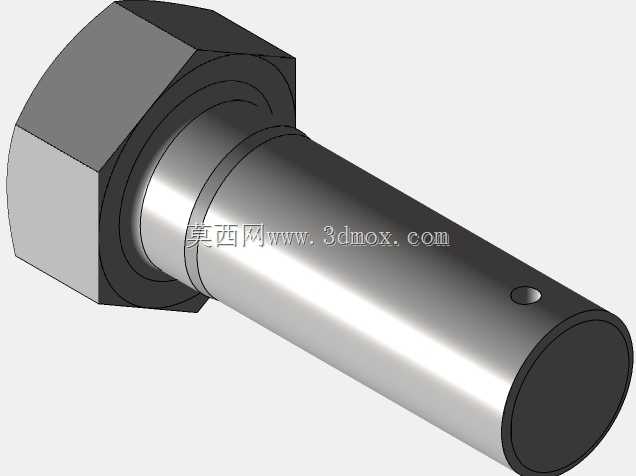

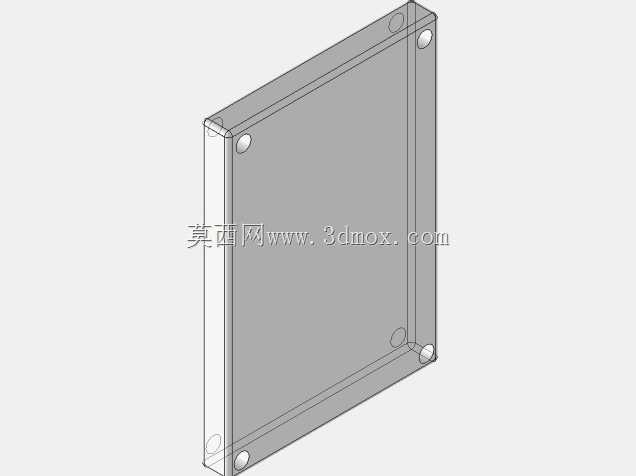

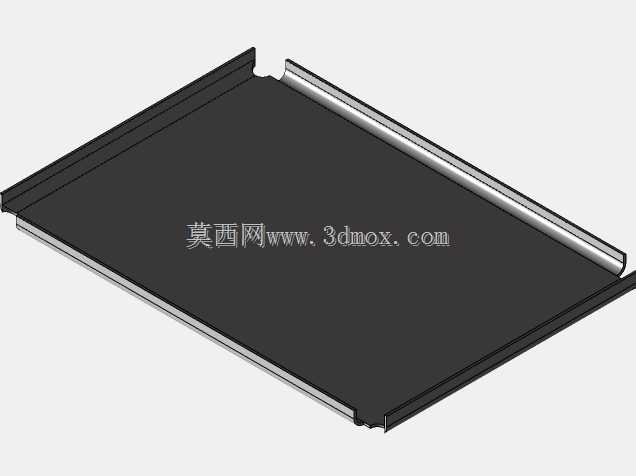

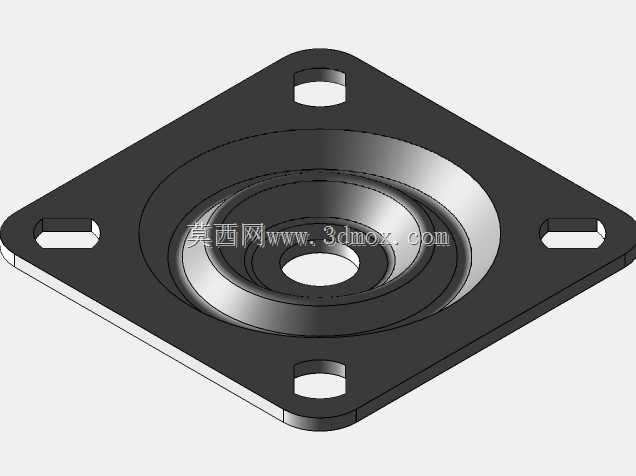

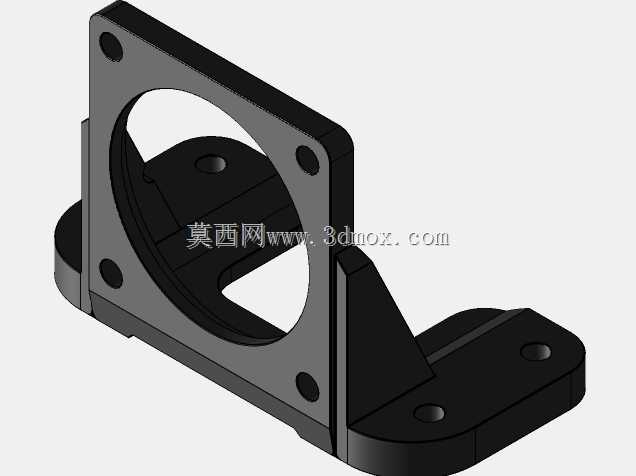

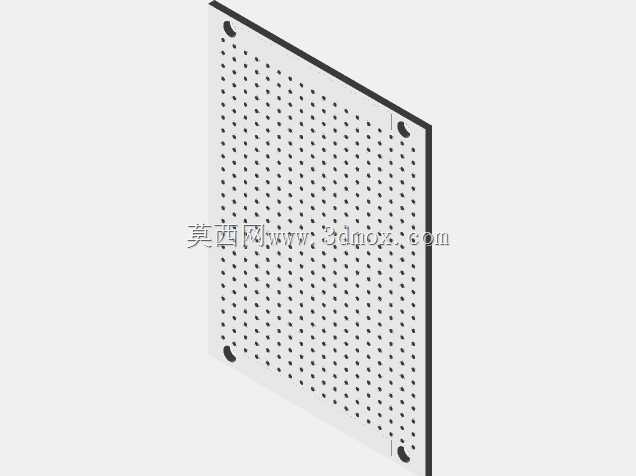

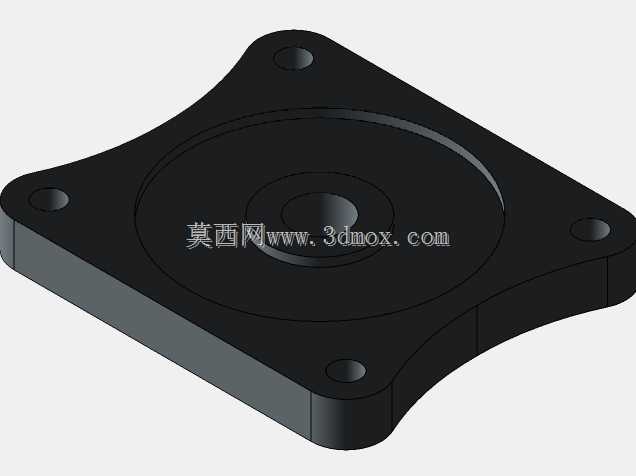

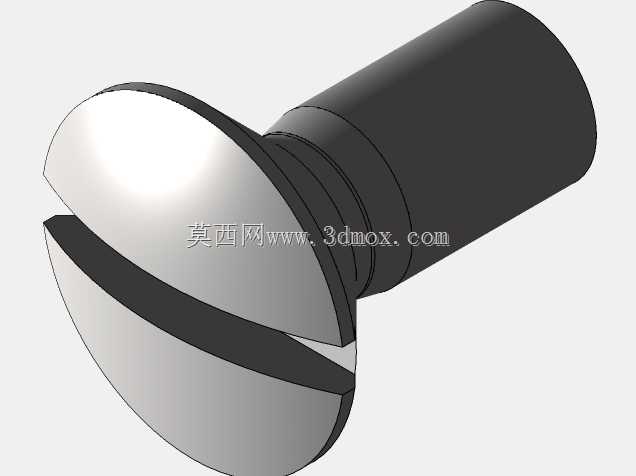

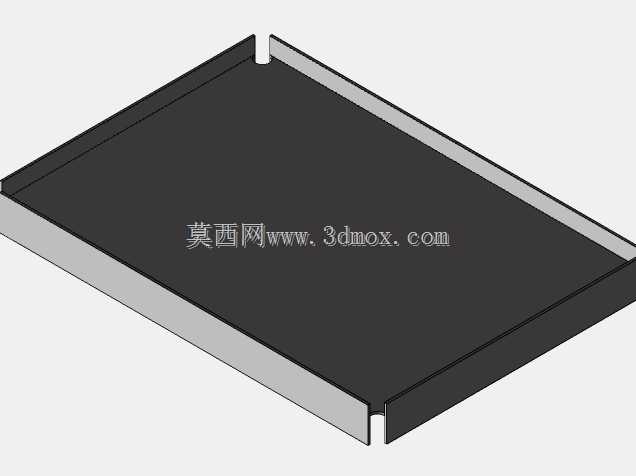

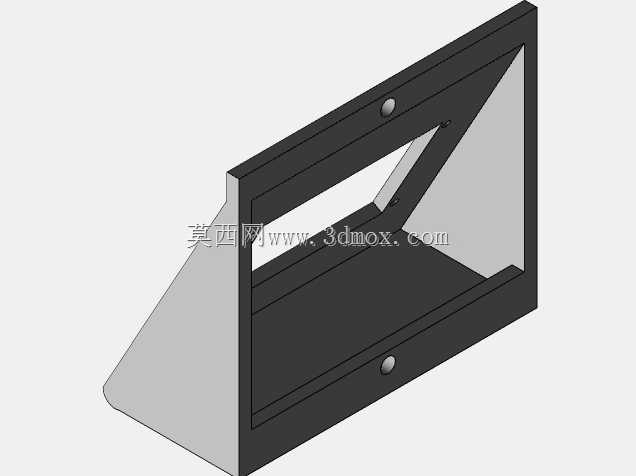

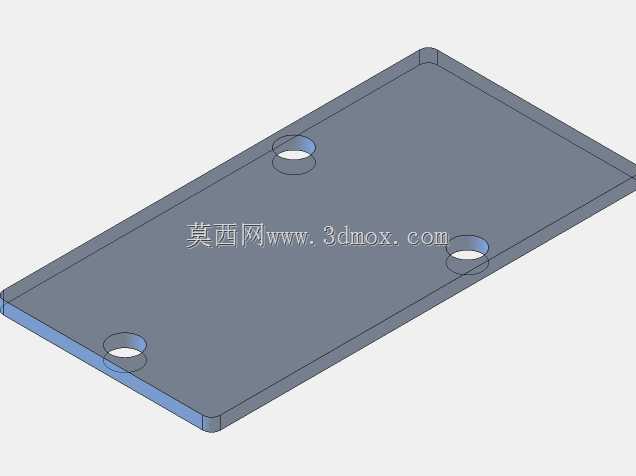

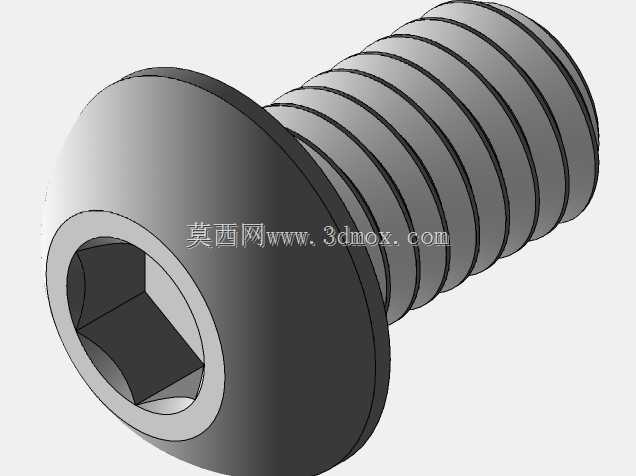

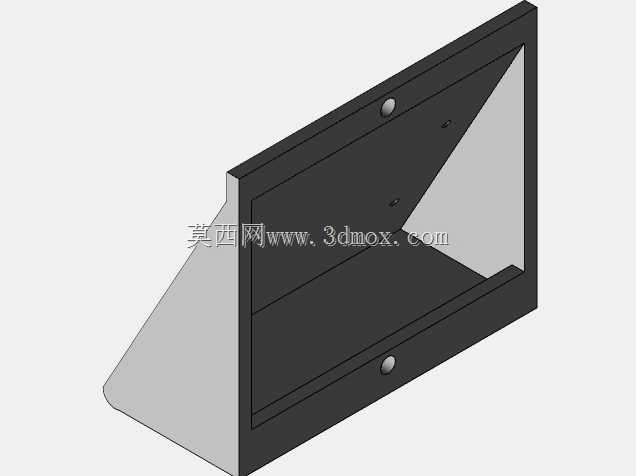

　　安装孔位采用四角沉头孔设计，沉头深度2mm，适配M3内六角螺丝安装，安装孔中心距为108mm*66mm，可直接固定在AGV车体中部的控制舱安装板上，安装时模块底部与安装板之间预留2mm间隙，配合侧边散热齿形成自然对流风道，无需额外加装散热风扇即可满足散热需求，降低整车运行的噪音与故障点。设计过程中针对车间常见的粉尘、轻微凝露工况做了结构防护优化，壳体接缝处做了0.5mm宽的止口设计，可搭配1mm厚的EVA泡棉密封条实现IP30防护等级，避免车间金属粉尘进入壳体内部造成电路短路。模块侧面预留了拨码开关安装位，可通过8位拨码开关直接配置AGV的地址码、运行速度档位、加速度参数，无需连接上位机即可完成基础参数配置，

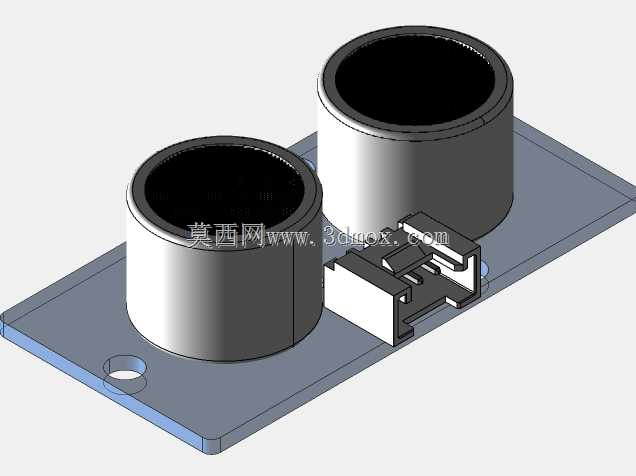

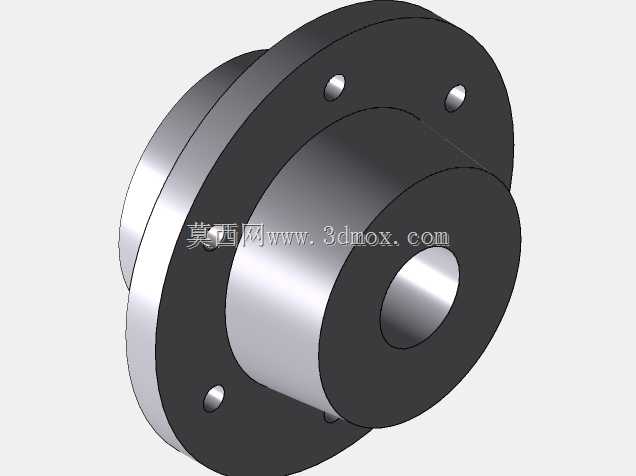

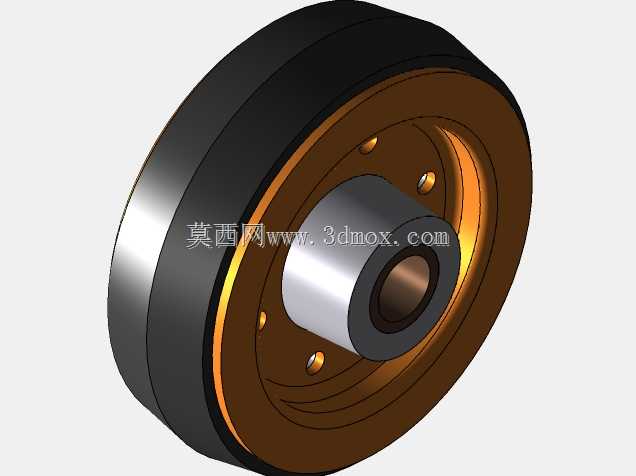

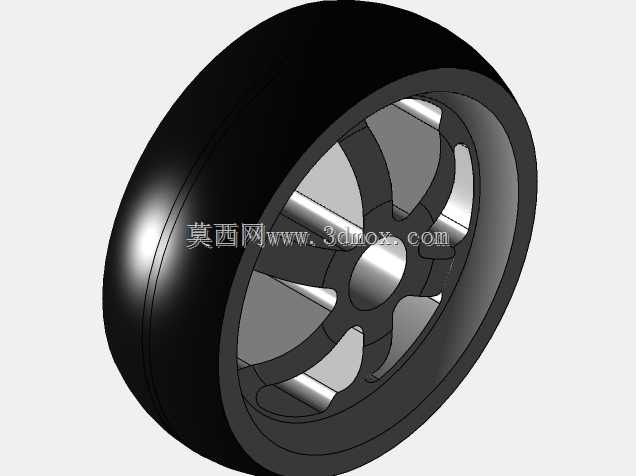

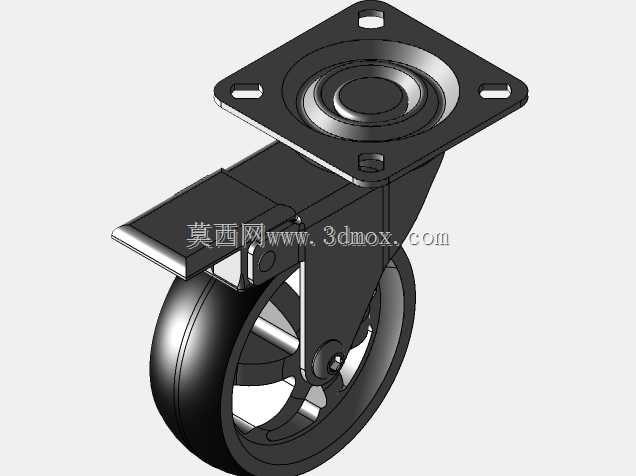

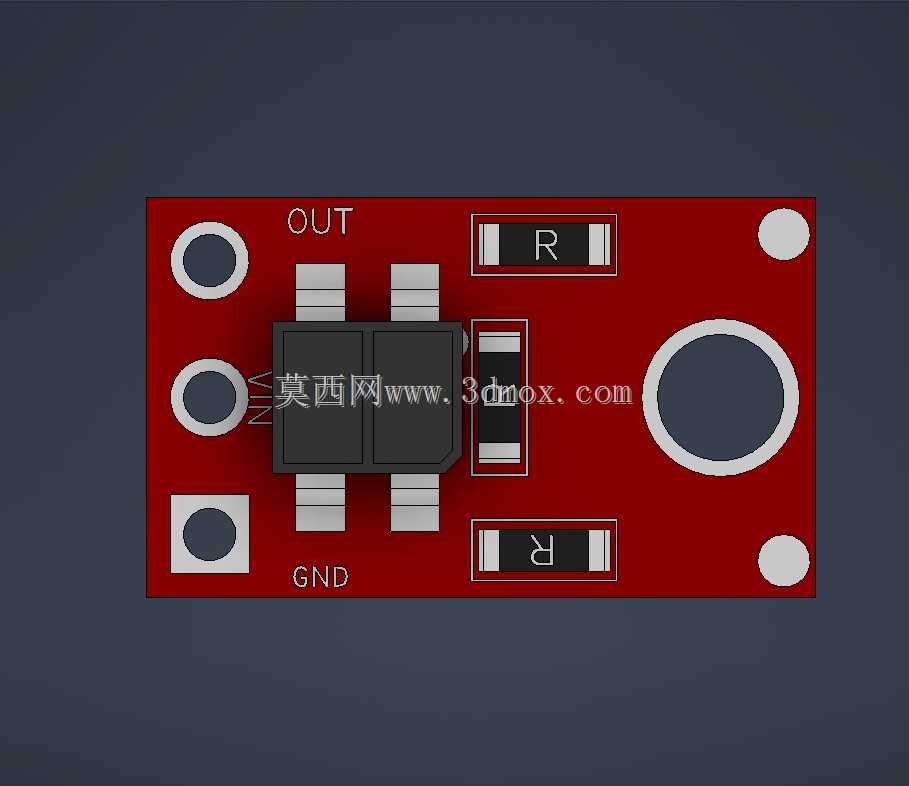

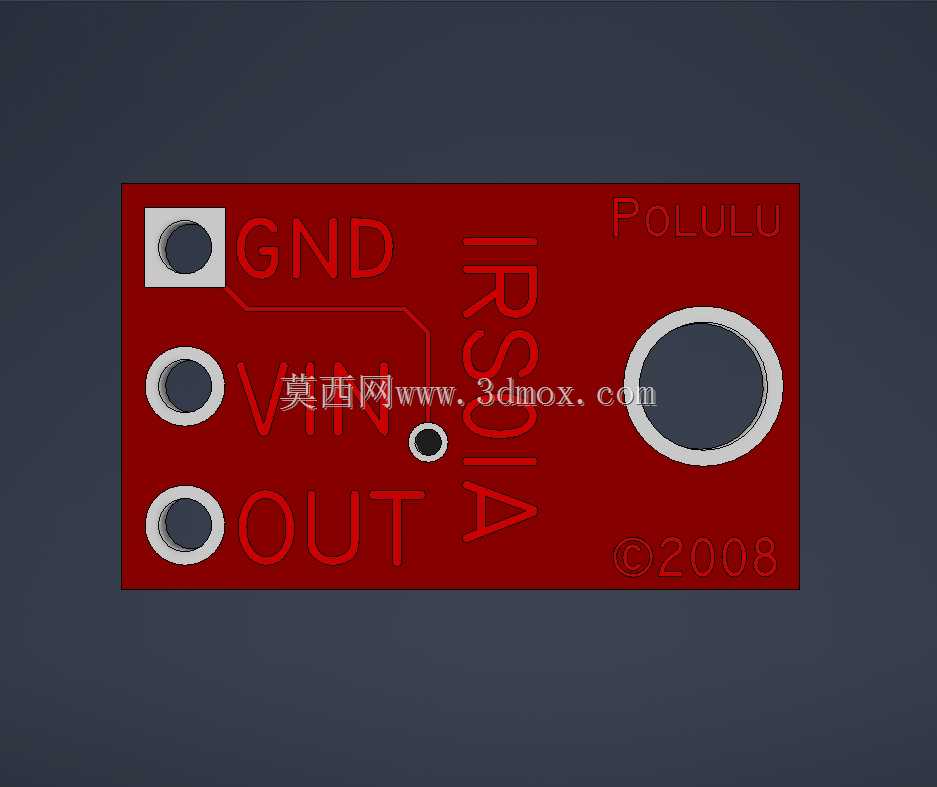

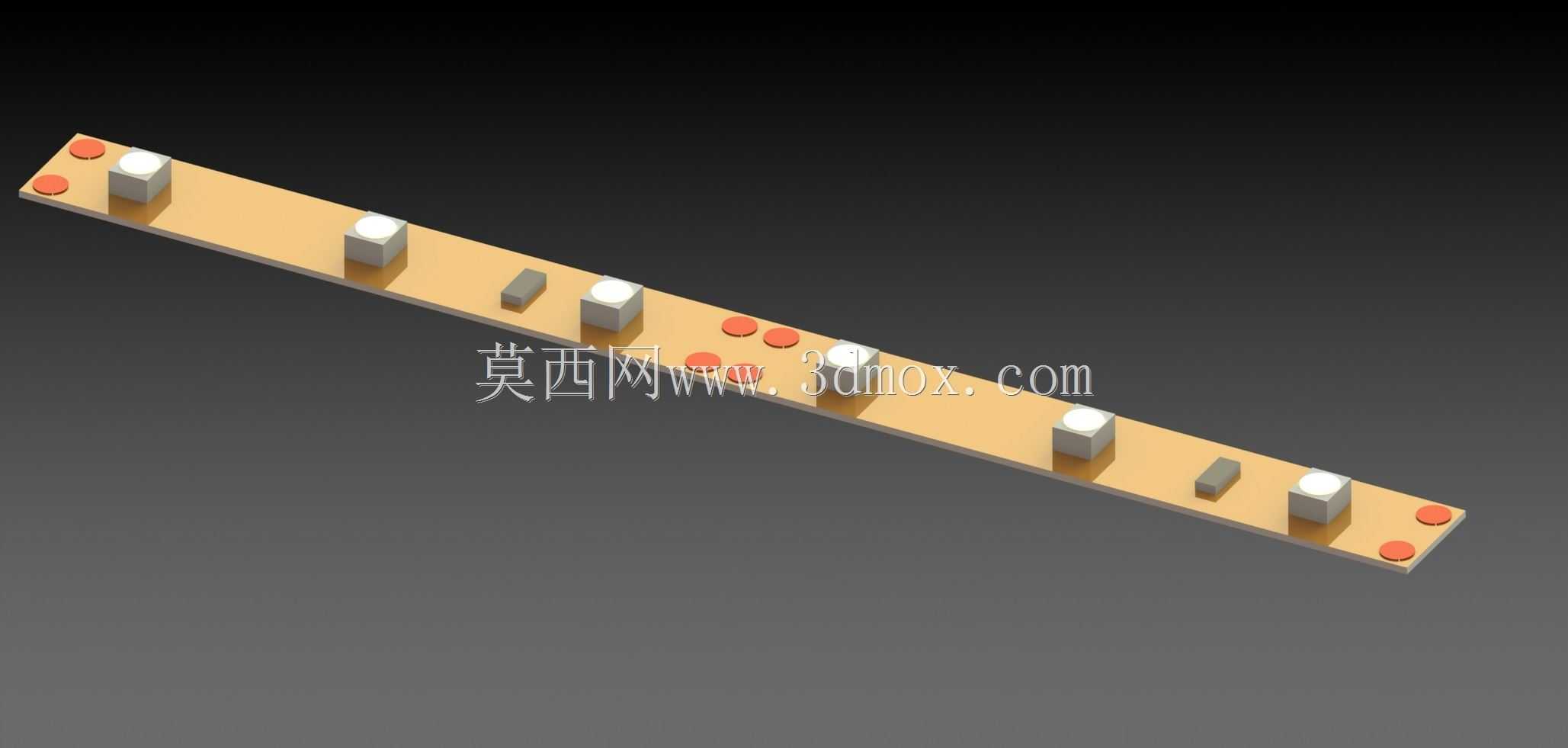

　　方便现场调试人员快速完成多台AGV的组网部署。模块的功率回路与信号回路做了物理分隔设计，功率接线端与信号接线端分别布置在模块两侧，间距达到42mm，可避免功率回路的电磁干扰对编码器、磁导航传感器的弱信号传输造成影响，保证AGV在磁条导航场景下的运行偏差控制在±10mm以内，满足产线工位精准停靠的要求。在结构强度校核阶段，针对AGV运行时的振动工况做了模态仿真，模块一阶固有频率达到120Hz以上，可避开AGV行走轮在1.5m/s运行速度下产生的20-80Hz振动频段，避免长期运行出现螺丝松动、接线脱落的问题。
