手动杠杆式压合夹持工装结构设计

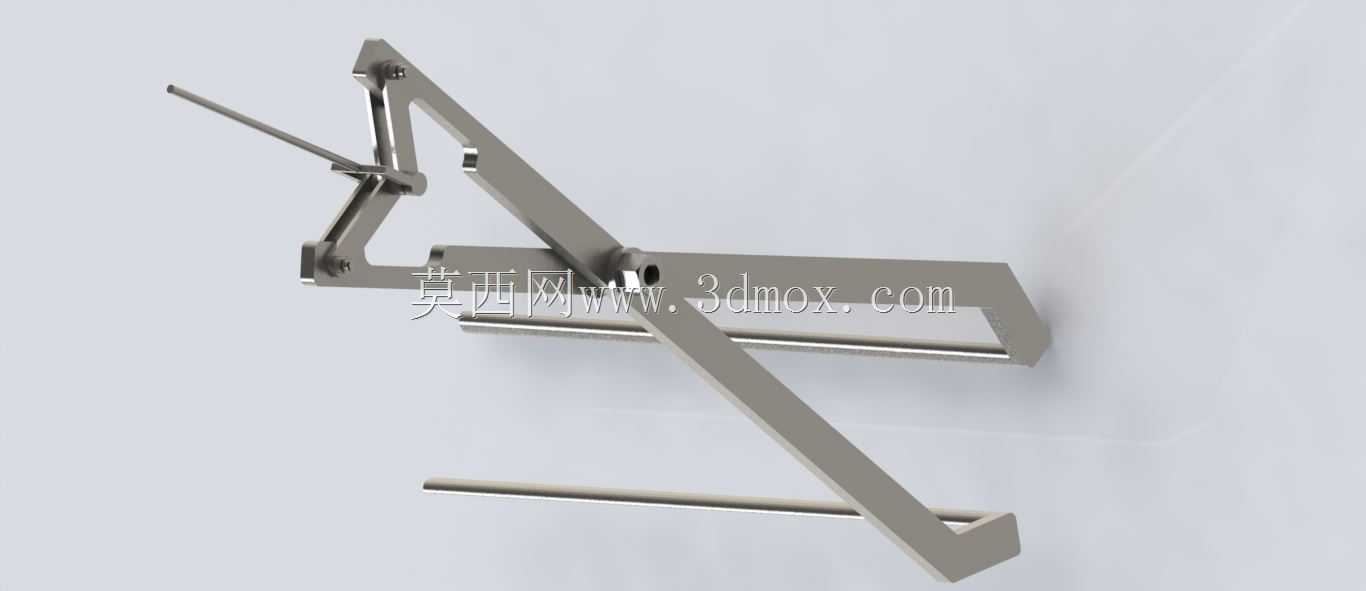

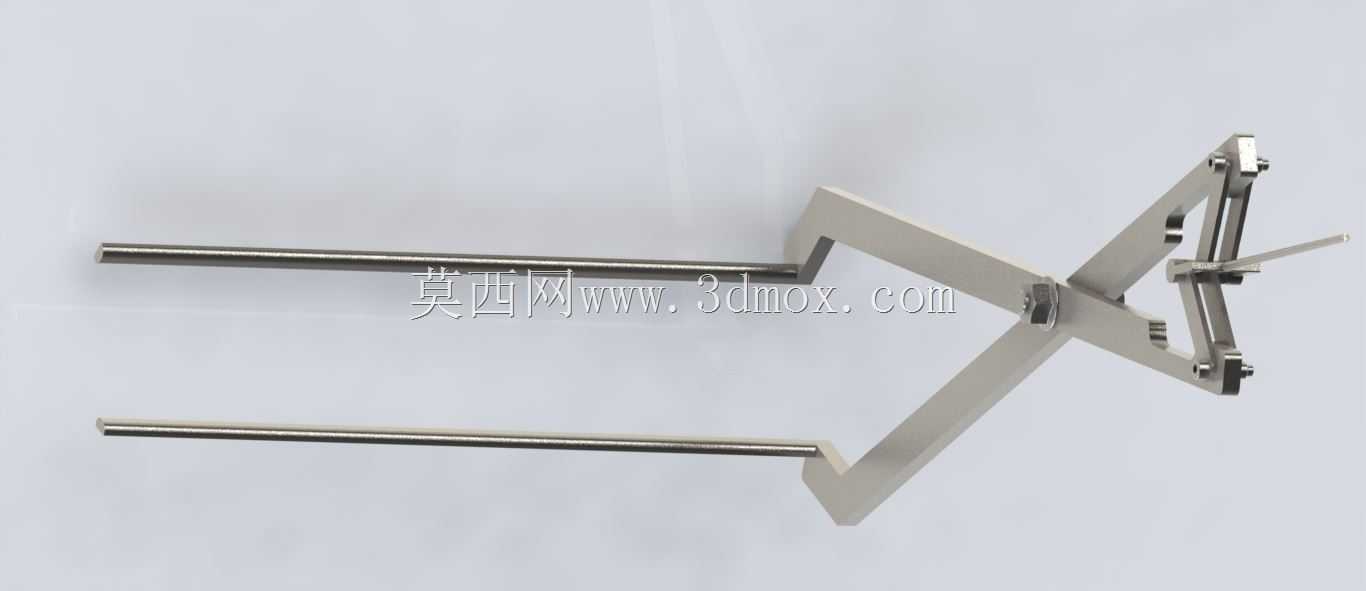

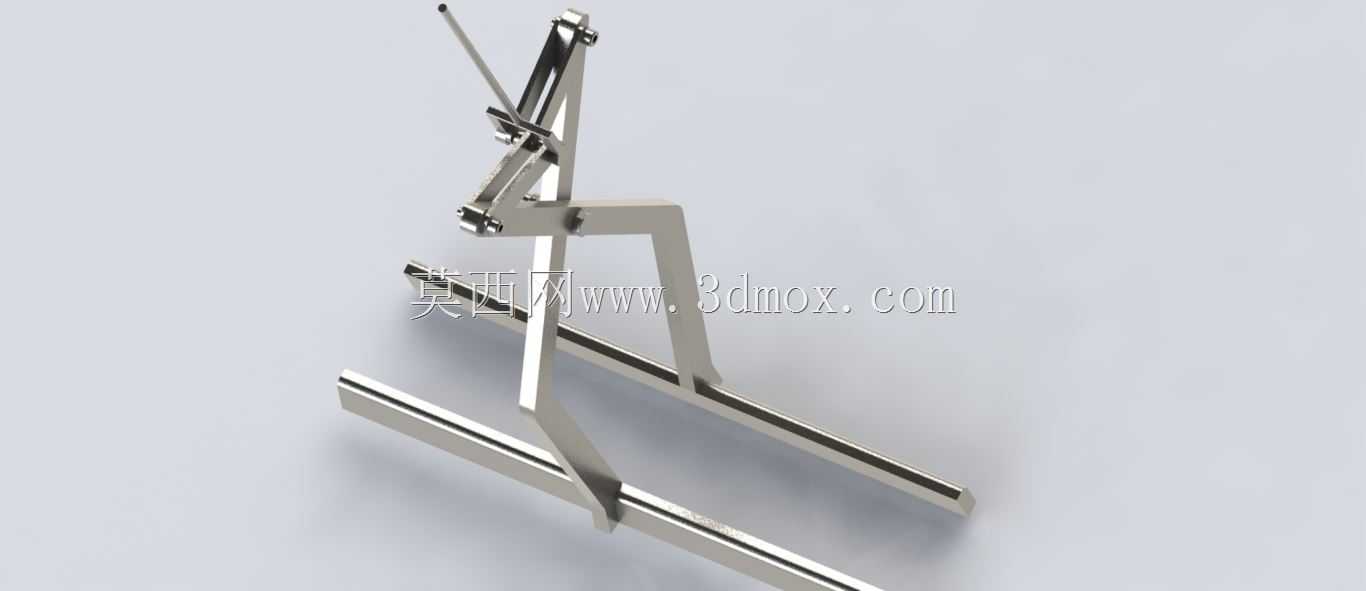

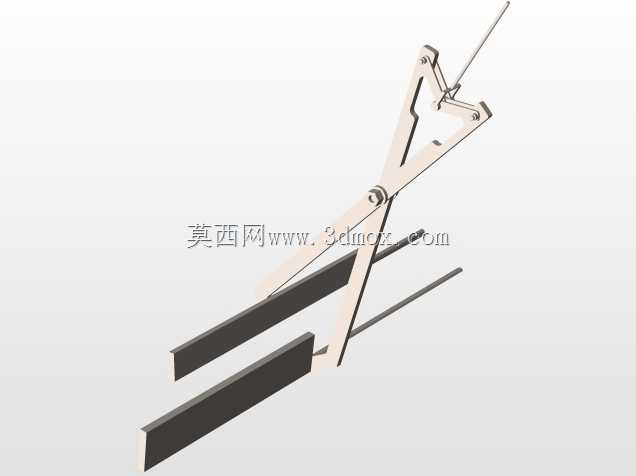

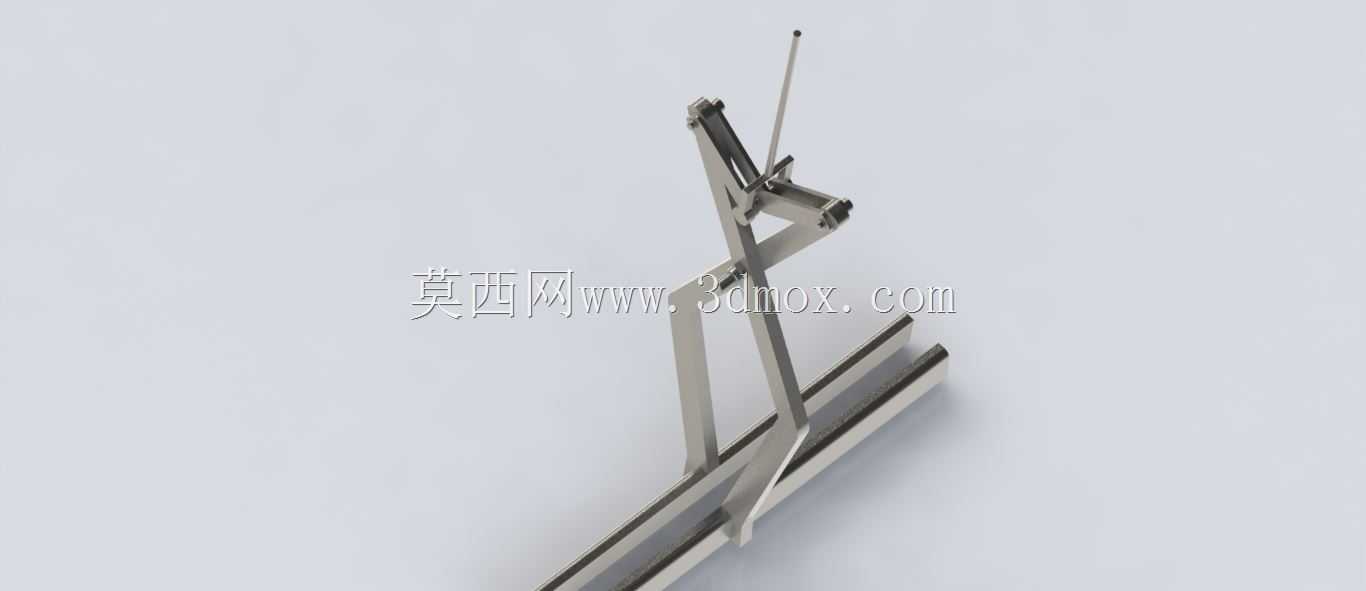

这款手动杠杆式压合夹持结构，常应用于小批量零部件装配工位、电子元器件引脚压接、小型五金件铆接定位场景，在没有气源、电源的零散作业工位，或是需要操作人员灵活调整压合力度的试制车间，这类纯机械结构的工装不需要额外动力源，依靠连杆的力放大效应就能输出稳定的压合力，相比气动压头、电动压装设备，它的部署成本极低，也不需要布设管线，可直接固定在工作台面使用。从结构设计逻辑来看，这套机构采用了双组平行连杆搭配肘节锁止的原理，压杆下压过程中，活动连杆会逐步越过力的死点位置，当压杆到达行程末端时，连杆组处于接近共线的状态，此时即便操作人员松开压杆，夹持端也会保持锁止压力，不会因为工件的反作用力出现回弹松脱，这种设计能避免操作人员持续施力维持压合状态，降低长时间作业的劳动强度。整个结构的受力路径经过了优化，操作人员施加在长压杆末端的力，经过两级杠杆放大后传递到压头位置，力的放大倍数可以通过调整连杆铰接点的间距来适配不同压合力需求，比如压合小型塑料卡扣时可以调小传动比获得更柔和的压入手感，压合金属销钉时可以调整铰接位置获得更大的输出力。安装边界方面，这套工装的底部采用双平行导轨式支撑结构，两根平行的金属支脚既作为整个机构的承力基座，也可以通过底部的安装孔直接固定在标准工作台的T型槽上，或是通过压板夹持在台面上，不需要定制专用的安装底座，整体的横向占用宽度较窄，在密集排布的装配工位上可以并排布置多台，适配多工序流水作业的需求。压头位置预留了标准的安装接口，可以根据不同的作业需求更换橡胶压头、金属平压头、仿形定位压头，不需要改动主体连杆结构就能适配不同外形的工件，日常维护只需要定期在铰接销轴位置加注润滑脂，没有易损的电子元件、密封件，长期在多粉尘、潮湿的车间环境下使用也不容易出现故障。结构的行程范围也做了限位设计，压杆的上下摆动位置都设置了硬限位，避免操作时过度下压导致连杆结构变形，或是抬升过高导致铰接部位脱出，操作人员不需要额外的操作培训，握住压杆下压到锁止位置即可完成压合作业，抬起压杆时只需要稍微施加反向力就能越过死点，带动压头复位，整个操作动作单手即可完成，另一只手可以用来取放工件，提升装配作业的效率。
