五轴加工中心专用自定心台钳结构

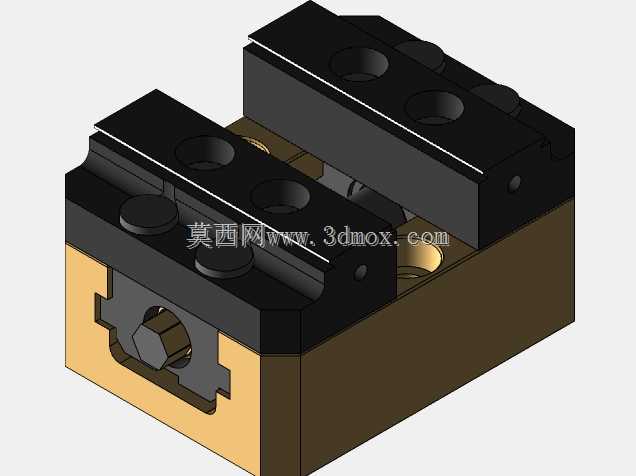

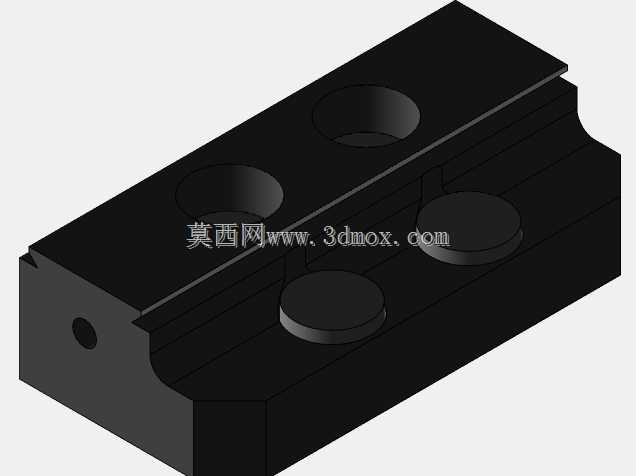

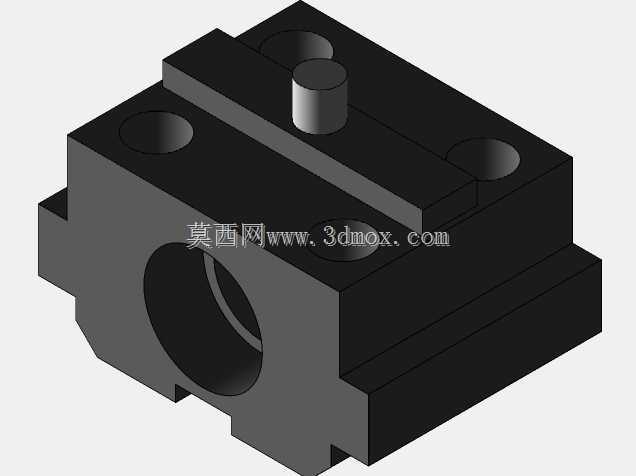

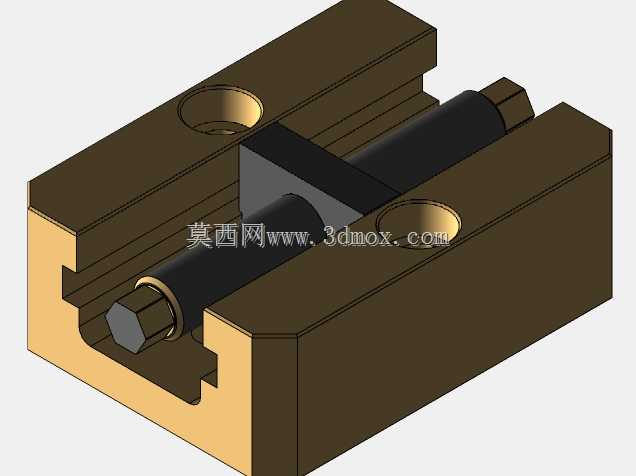

这款五轴台钳是专为多轴联动加工场景开发的精密装夹组件，日常应用在五轴联动加工中心、摇篮式转台机床上，解决异形件、多面加工件一次装夹完成全部工序的装夹需求，避免多次装夹带来的形位公差累积问题。从结构设计来看，钳体采用下沉式紧凑布局，整体高度控制在较低区间，能最大化预留五轴加工的摆头空间，减少刀具干涉风险，适配五轴设备大角度摆动加工的行程要求。钳口部分采用快换式硬质合金钳口设计，钳口表面做了细密防滑齿纹，夹持小尺寸工件时也能保证足够的摩擦力，同时不会在工件表面留下过深的夹痕，针对薄壁件、小型精密零件的装夹场景，还可以更换光面软钳口，适配不同材质工件的装夹需求。核心的定心结构采用内置式双向丝杆传动，转动钳体前端的内六角调节端，就能驱动两侧钳口同步向中心收拢或张开，保证工件自动对中，重复定心精度可以控制在0.01mm以内，省去了每次装夹找正工件中心的辅助时间，大幅提升多品种小批量零件的加工效率。安装边界上，钳体底部做了标准的定位键槽，可直接适配机床工作台的T型槽安装，也可以搭配零点定位快换板使用，实现不同夹具之间的秒级切换，底部的安装孔位采用沉孔设计，锁紧螺栓完全沉入钳体内部，不会突出底面影响安装平面度，也不会在加工过程中与刀具、排屑路径产生干涉。钳体主体采用合金钢整体淬火处理，表面做了发黑防锈处理，长期在切削液冲刷、切屑冲击的加工环境下使用也能保持结构稳定性，钳口滑动面做了精密研磨处理，滑动顺畅无卡滞，长期使用的磨损量极小，能长期保持装夹精度。在实际加工场景中，这类台钳常用来装夹小型结构件、医疗精密零件、航空航天类小型铝合金构件，配合五轴机床的摆角功能，可以一次完成工件五个面的铣削、钻孔、攻丝等全部加工工序，不需要二次翻面装夹，尤其适合结构复杂、形位公差要求高的零件加工，能有效降低装夹辅助时间占比，提升高端机床的实际稼动率。设计过程中特意将驱动端设置在钳体前端侧面，既方便操作人员在机床外侧操作锁紧，也不会在工件上方、侧面形成突出结构，给刀具路径留出足够的安全空间，避免加工过程中出现撞机风险。
