FRC赛事竞技轮式移动机器人结构设计

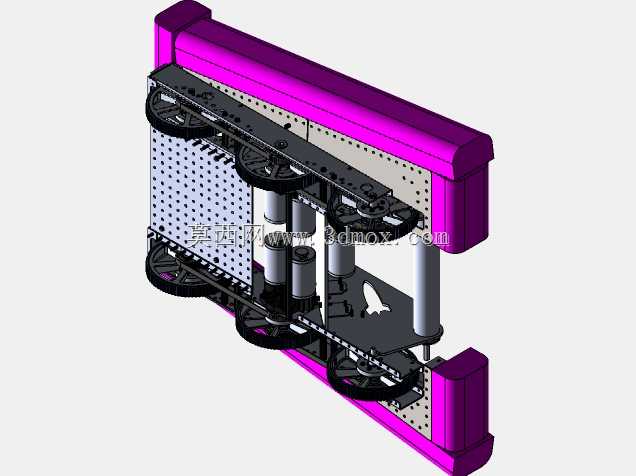

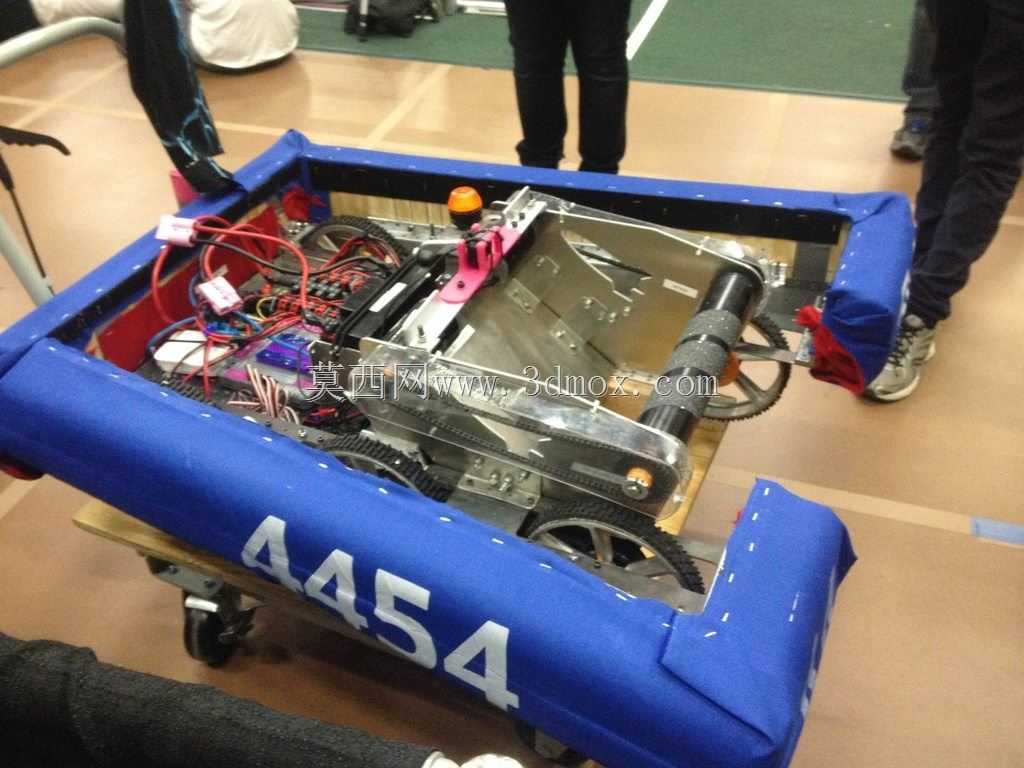

该轮式移动竞技设备主要面向青少年工程创新赛事场景，核心用途是在限定场地内完成指定的竞技任务，包括物料拾取、投射、障碍规避、对抗防守等赛事动作，所有结构设计都围绕赛事规则的边界约束展开。从功能特性来看，底盘采用多层框架式承载结构，上层预留电气元件安装位，可容纳主控板、驱动模块、电源组件与传感单元，走线槽沿框架内侧布置，避免运动过程中线缆剐蹭场地障碍或运动部件；外围设置缓冲防撞结构，采用软质包裹层搭配刚性支撑骨架，在对抗碰撞中可吸收冲击能量，保护内部核心元件不受损坏。行走系统最初选用高性能AM性能车轮，但在实际场地测试中发现可靠性不足，在急停、急转、侧向受力的工况下容易出现轮体变形、连接松动的问题，后续迭代更换为Colson车轮，这类轮体的耐磨性能、抗冲击性能更适配竞技场地的硬质地面，轮面摩擦系数经过实测可满足急加速时的抓地力需求，不会出现起步打滑的情况。设计思路上优先考虑赛事中的维护便捷性，所有轮组、驱动电机都采用快拆式安装结构，赛事间隙出现故障时可快速更换备件，不需要拆解整个底盘框架；上层执行机构预留通用安装接口，可根据不同赛季的任务需求快速更换拾取、投射类末端组件，不需要重新设计底盘主体结构，大幅降低迭代设计的工作量。外形尺寸严格遵循赛事规则的尺寸边界，整体外轮廓控制在规则允许的长宽高范围内，外围缓冲结构的突出量也纳入尺寸校核，避免赛前检核出现尺寸超标的问题；安装边界上，底盘底部预留足够的离地间隙，可顺利通过场地内的凸起障碍、斜坡地形，不会出现底盘剐蹭地面的情况；电气元件的安装位置都做了绝缘隔离处理，避免金属框架导电造成电路短路，驱动轮的安装同轴度经过反复调校，保证直线行驶时不会出现跑偏，转向时两侧轮速差匹配控制逻辑，可实现小半径转向甚至原地回转，适配赛事中狭窄区域的机动需求。框架主体采用轻量化金属材质加工，在保证结构强度的前提下尽可能降低整体自重，让设备的加速性能、续航表现都得到提升，防撞层的固定方式采用可拆式连接，磨损后可快速更换，不需要破坏主体框架结构。
