FRC4454队2017赛季竞技机器人结构设计

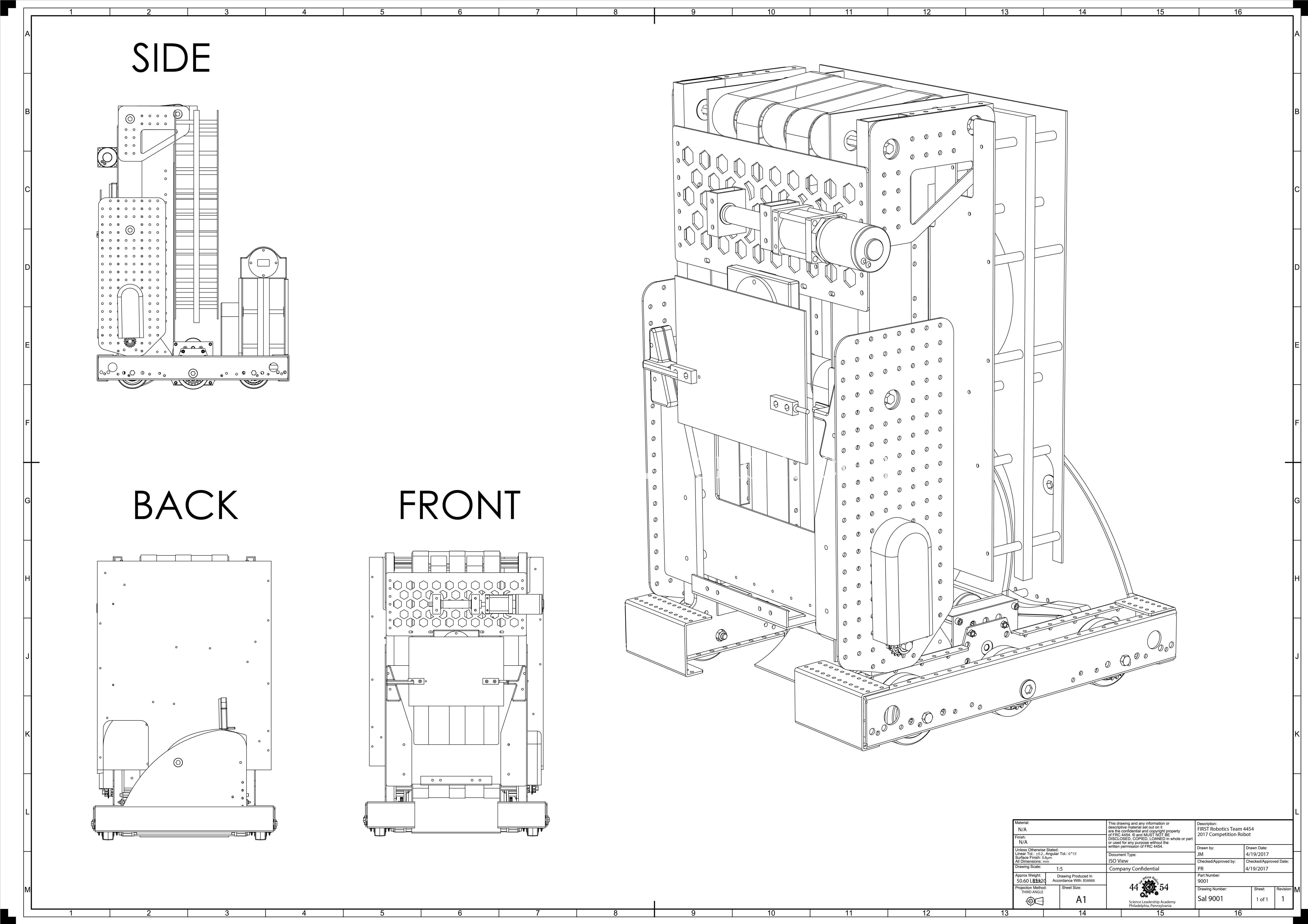

这套竞技机器人结构方案，面向青少年机器人对抗赛事的场地作业需求设计，整体采用框架式铝型材拼接作为主承载结构，所有安装孔位均沿型材基准面做阵列排布，方便赛中快速调整功能模块的安装位置，应对不同赛事任务的临时改装需求。从多视角的结构投影可以看出，设备底部采用轮式移动底盘布局，驱动轮与随动轮的安装基准面统一落在底盘下平面，保证行走过程中整机重心始终落在轮距支撑范围内，避免急停、急转工况下出现侧翻风险。底盘上方的主立架采用双侧板对称支撑结构，侧板上加工有密集的等距安装孔，既可以降低整体结构自重，也能为上层功能机构提供多位置的安装固定点，无需额外焊接转接支架即可完成发射、拾取、抬升等功能模块的快速装调。

从结构布局来看，整机的功能分区十分清晰，底盘区域预留了电池、控制器、驱动模块的安装腔，所有电气元件的安装位均做了走线槽预留，避免运动过程中线缆与运动部件发生剐蹭磨损；中部立架区域预留了发射机构的安装空间，兼容指定规格的兼容轮与飞轮组件安装，发射轮的安装轴系与立架侧板采用定位销加螺栓的双重固定方式，保证高速发射工况下轴系不会出现偏移松动；上部区域预留了抬升机构与拾取机构的安装接口，可根据赛事任务需求更换不同的执行末端，完成物料拾取、障碍物攀爬、对抗格挡等不同作业动作。

设计过程中充分考虑了赛事现场的维护需求，所有外露的紧固件均采用标准公制规格，无需特殊工具即可完成拆装更换；结构件的折弯、打孔工艺均适配常规钣金加工能力，无需特殊定制模具即可完成小批量制作，降低参赛队伍的加工成本。整机的安装边界严格控制在赛事规则限定的尺寸范围内，初始状态下的长宽高尺寸满足赛前检录的尺寸要求，展开作业状态下的机构运动行程也做了硬限位设计，避免超出赛事允许的活动范围被判违规。

从结构强度校核的角度来看，主承载侧板采用高强度铝合金板材加工，关键受力位置做了翻边加强处理，在对抗碰撞工况下可有效吸收冲击能量，避免结构出现塑性变形；底盘的轮系安装座采用加厚钢板加工，可承受赛中频繁的起步、制动冲击，以及与其他参赛机器人的碰撞载荷。整套结构虽然未做完全的细节收尾，但核心的承载、运动、安装接口均已完成验证，可直接用于参赛机器人的实物搭建，也可作为同类型竞技机器人结构设计的参考方案，帮助设计人员快速完成框架搭建、轮系布局、功能分区的基础规划，减少前期方案迭代的时间成本。针对赛事中常见的线缆拉扯、模块松动问题，结构上在所有走线位置都设计了扎带固定孔，模块安装位均设置了定位止口，即使在高强度对抗后也能保证各部件的位置精度，不会出现功能失效的情况。
