带安装底座的对开式刚性传动联轴器结构

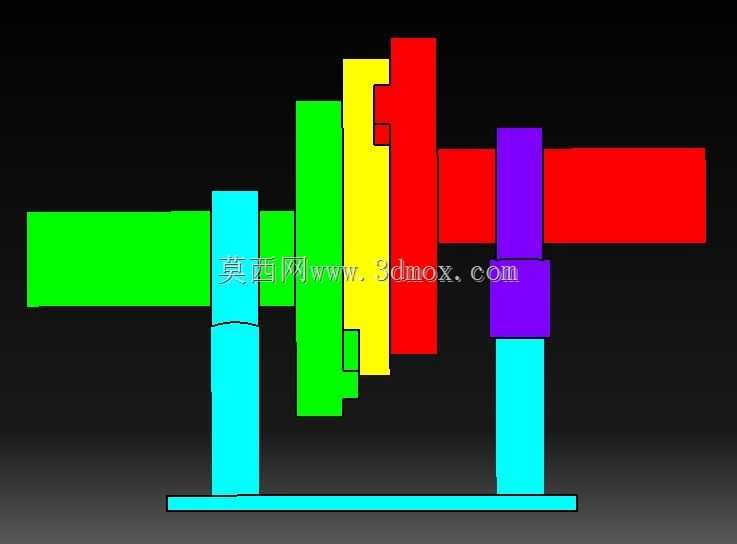

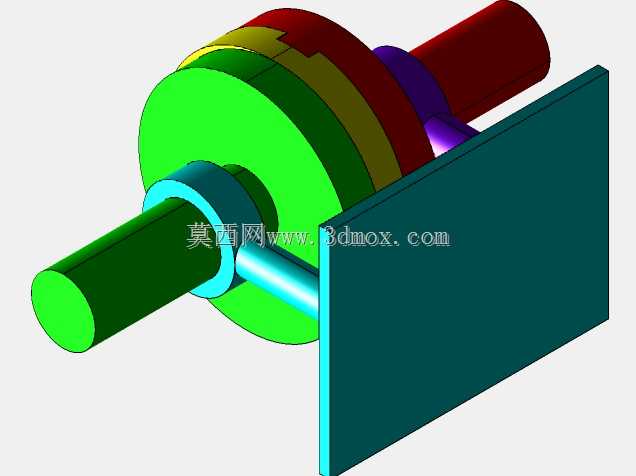

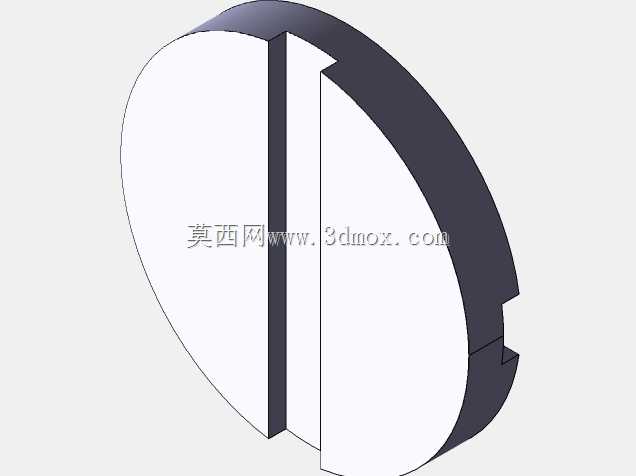

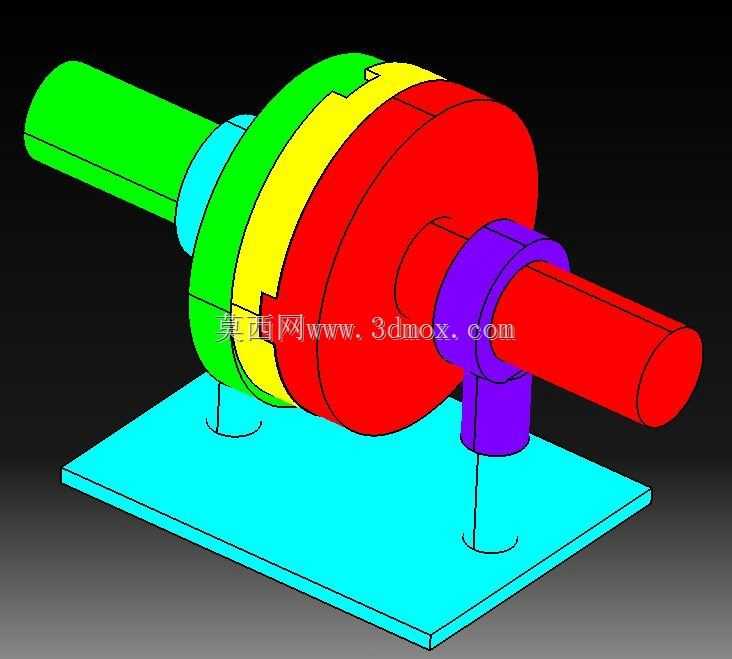

这类带安装底座的对开式刚性联轴器，早年广泛应用在中小功率的重载传动场景中，比如小型厂矿的输送线驱动端、老式机床的主轴进给传动连接、农用加工设备的动力输出对接位置，核心作用是实现两根同轴布置传动轴的刚性连接，传递旋转扭矩的同时，依托底座结构限制轴系的径向窜动，抵消部分安装过程中产生的微小同轴度偏差。从结构设计逻辑来看，该联轴器采用轴向对开的分瓣式外壳结构，两半壳体通过嵌合的止口定位，装配时不需要大幅移动两端的动力端与负载端设备，只需要将两半扣合在预先对接好的轴段上，再通过紧固件锁紧即可完成装配，相比整体式套筒联轴器，现场拆装维护的效率提升明显，尤其适合设备排布紧凑、没有足够轴向拆装空间的老旧产线改造场景。模型中呈现的安装底座是这类联轴器区别于普通刚性联轴器的核心特征，底座通过两个支脚与下半部分壳体连为一体，支脚底部设置通孔用于穿装固定螺栓，可将整个联轴器组件固定在设备机架的安装平面上，避免传动过程中联轴器自重带来的轴系附加弯矩，尤其适用于轴径较细、支撑跨距较大的传动场景，能有效降低轴端的弯曲疲劳风险。从安装边界来看，该联轴器的轴向总长度覆盖两端轴头的插入段与中间壳体的结合段，径向尺寸以最大的外壳轮缘为边界，底座的安装孔距需要匹配机架上预设的固定点位，设计建模时需要优先核对两端轴的轴径、键槽尺寸与插入深度，确保轴头与壳体内孔的配合公差符合传动要求，同时要预留出外壳锁紧件的操作空间，避免装配时工具与周边设备部件产生干涉。这类联轴器的结构没有设置弹性缓冲元件，传动过程中不存在回转间隙，扭矩传递的同步性较好，但不具备补偿大幅径向、角向偏差的能力，安装时需要预先调整两端轴的同轴度，将偏差控制在允许范围内，否则运行过程中会产生额外的附加载荷，加剧轴与轴承的磨损。建模过程中对各分瓣部件的止口配合面做了清晰的结构区分，不同部件采用差异化的色彩标识，方便结构设计人员快速识别装配关系，核对各部件的配合尺寸，也可直接用于老旧设备的备件测绘参考，还原这类传统传动部件的完整结构细节。
