高精度深沟球滚珠轴承结构设计

在各类旋转传动机构的设计选型中，滚珠轴承是应用覆盖范围极广的支撑类部件，从普通民用家电的电机转轴，到工业生产线的输送辊道、机床主轴的辅助支撑、中小型减速机的输入输出轴定位，再到农用机械、工程机械的旋转铰接点位，都能见到这类部件的应用。它的核心作用是在两个存在相对旋转需求的轴系之间，提供稳定的径向支撑，同时约束轴系的径向窜动，将轴运转过程中的摩擦阻力降到最低，减少动力传输过程中的损耗，也能避免轴颈与安装基座直接摩擦造成的零件快速磨损。

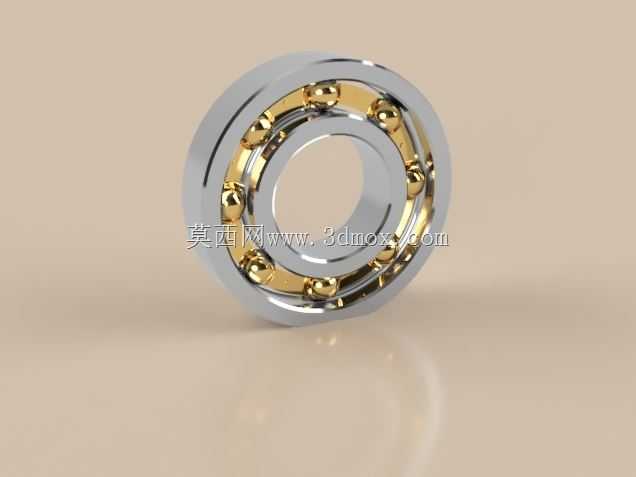

这款滚珠轴承采用经典的深沟滚道设计思路，建模过程中严格遵循滚动轴承的通用设计规范，内圈与外圈的滚道曲率经过匹配校核，保证钢球在滚道内可以顺畅滚动，不会出现卡滞或局部应力集中的问题。保持架采用浪形冲压结构设计，均匀分隔每一颗钢球，避免钢球之间直接接触产生额外摩擦与磨损，同时保证所有滚动体在滚道圆周方向均匀分布，让轴承承受载荷时各点位受力更均衡，不会出现局部载荷过载导致的提前失效。

从安装边界来看，这款轴承的内圈与轴采用基孔制过渡配合，适合中等转速、中等载荷的常规应用场景，外圈与轴承座孔采用基轴制配合，安装时可以根据实际使用的载荷特性、转速高低调整配合的松紧度，如果是转速较高、存在轻微冲击载荷的场景，可以适当加大内圈与轴的过盈量，避免内圈在轴上出现跑圈磨损；如果是需要经常拆装维护的工位，可以适当调松配合公差，方便检修更换。

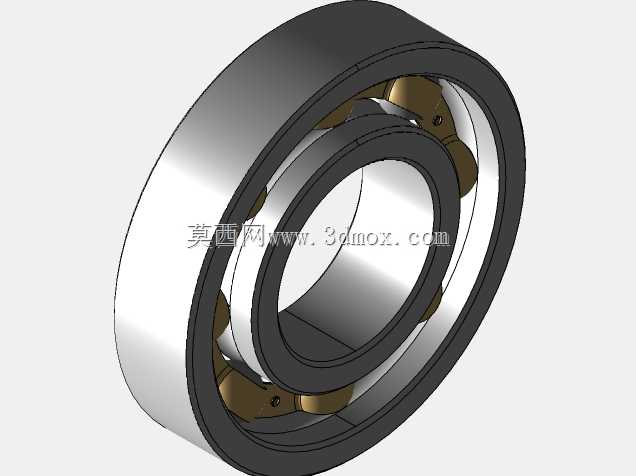

建模时还原了轴承的完整装配关系，内圈、外圈、钢球、保持架四个核心部件都做了独立的结构建模，钢球的直径与滚道的密合度经过反复调整，既保证滚动过程中接触应力处于合理区间，也预留了合适的润滑脂存储空间，实际使用时可以在装配阶段填充适配工况的润滑脂，在轴承两端加装密封件即可实现长期免维护运行。需要注意的是，这类滚珠轴承主要承受径向载荷，在合理的游隙调整下也可以承受一定程度的双向轴向载荷，适合轴系需要双向轴向定位的场景，相比滑动轴承，它的启动摩擦阻力更小，运转精度更高，维护更换也更便捷，是中小载荷旋转轴系支撑的首选部件。在做轴系设计时，需要提前核算轴承的额定动载荷与静载荷，匹配实际工况的载荷大小与预期使用寿命，同时预留合适的安装定位台阶，保证轴承安装到位后不会出现轴向窜动，轴肩与轴承座孔的挡肩高度需要符合轴承安装尺寸规范，避免挡肩过高影响轴承拆卸，或是挡肩过低无法提供足够的轴向定位支撑。
