FRC赛事竞技机器人投射作业机构设计

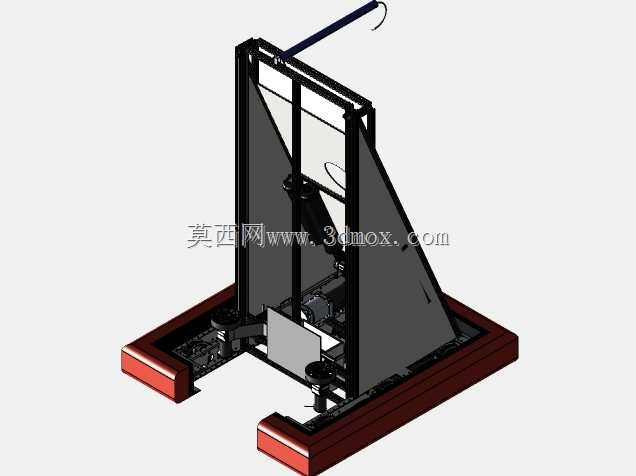

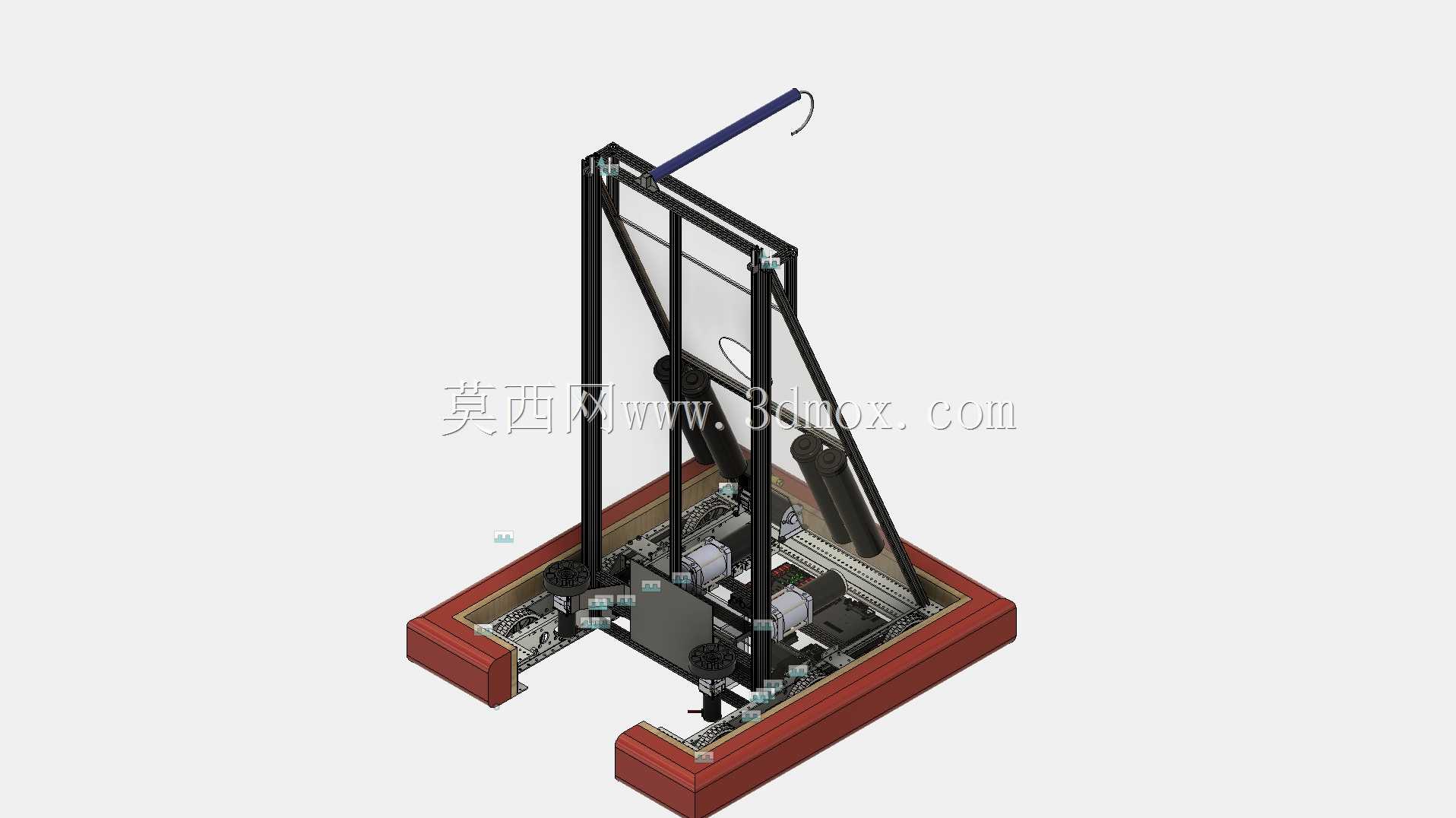

该套结构针对青少年机器人竞技赛事的对抗场景开发，核心服务于赛事中特定物料的拾取、抬升与精准投射作业需求，整体采用框架式三角支撑构型，底部设置双侧分体式承载基座，基座边缘做防撞缓冲设计，可在赛事场地的快速移动、对抗碰撞场景下保持整机结构稳定性，避免侧翻或结构形变。从功能实现逻辑来看，结构上部设置可俯仰调节的投射执行端，配套的连杆传动组件隐藏于两侧三角支撑框架内部，既能够减少外部碰撞对传动部件的损伤，也可降低整机运行时的风阻与剐蹭风险，投射端的角度调节行程覆盖赛事要求的投射高度与距离区间，可适配不同场地站位下的投射作业需求。底部基座内部预留了动力组件、控制模块的安装空间，走线槽沿框架型材内侧布置，避免运动过程中线路拉扯、剐蹭受损，基座下部预留了行走轮组的安装接口，可直接适配常规赛事机器人的行走底盘模块，无需额外做安装位的二次加工。设计过程中优先考虑赛事场景下的快装快拆需求，所有框架连接位采用标准紧固件锁紧，无特殊定制异形连接件，参赛队伍可在赛事备赛、现场维修环节快速更换受损部件，两侧三角支撑板采用镂空减重设计，在保证结构抗弯、抗扭强度的前提下尽可能降低整机自重，为动力组件、配重块预留更多重量配额。整机的安装边界充分考虑赛事场地的通行尺寸要求，底部基座的宽度、整机直立状态的高度均符合赛事规则的尺寸限制，可顺利通过场地内的通道、障碍区域，投射作业时的后部支撑延展范围也做了限位设计，避免作业过程中超出场地边界触发规则判罚。结构的受力点集中在底部基座与支撑框架的连接位置，该位置做了加强筋补强设计，可承受投射作业时的瞬间反冲力，长时间高频次投射作业也不会出现连接位松动、框架形变的问题，传动部件的运动行程做了机械限位，避免超程运行导致的结构卡滞、部件损坏。
