竞赛级多功能机械作业装置结构设计

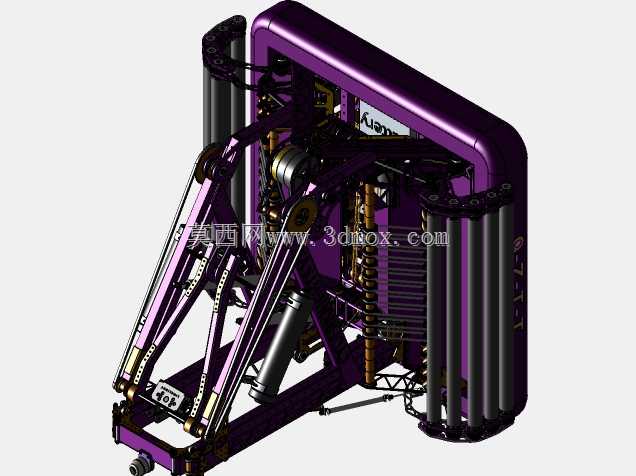

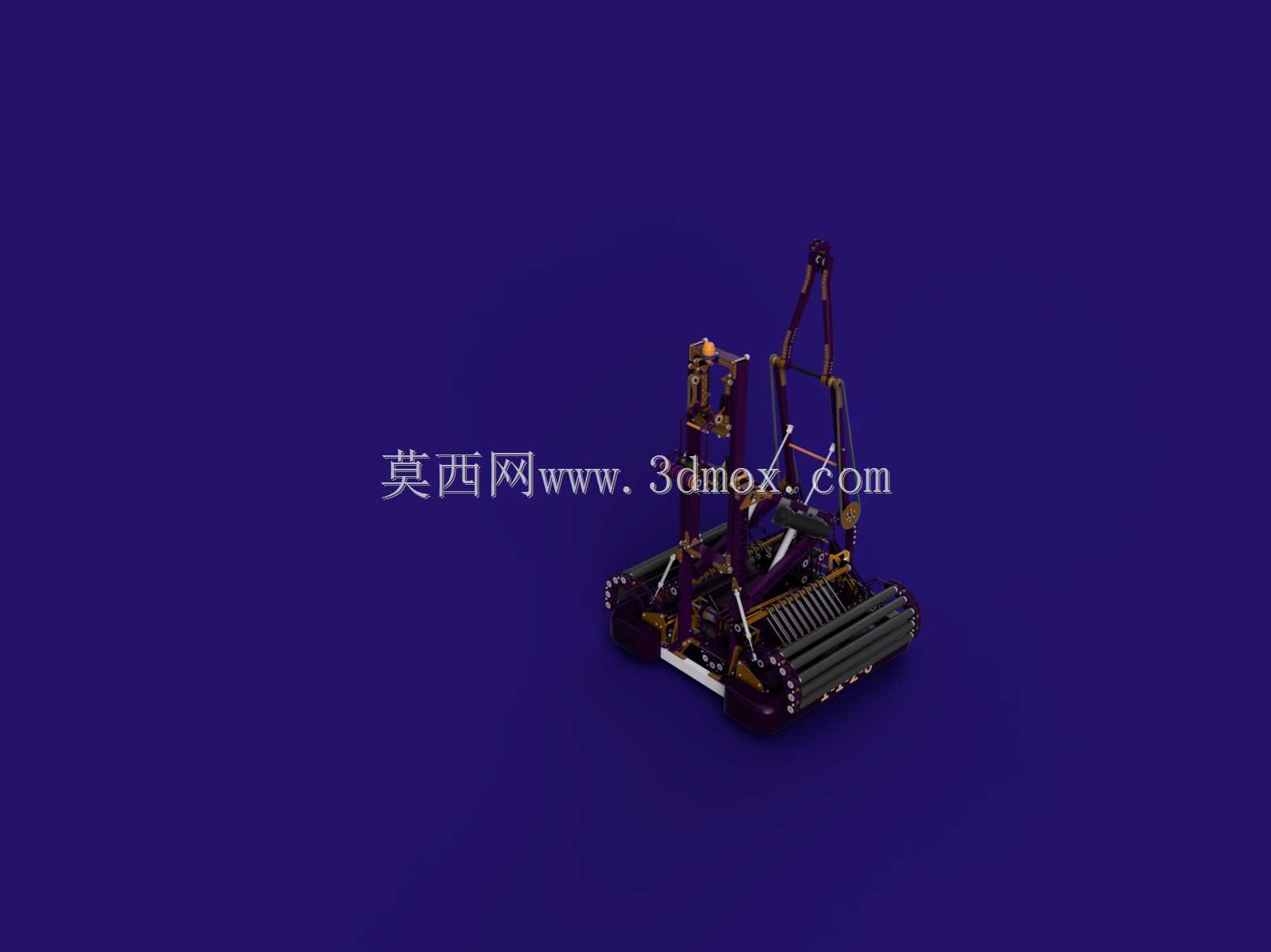

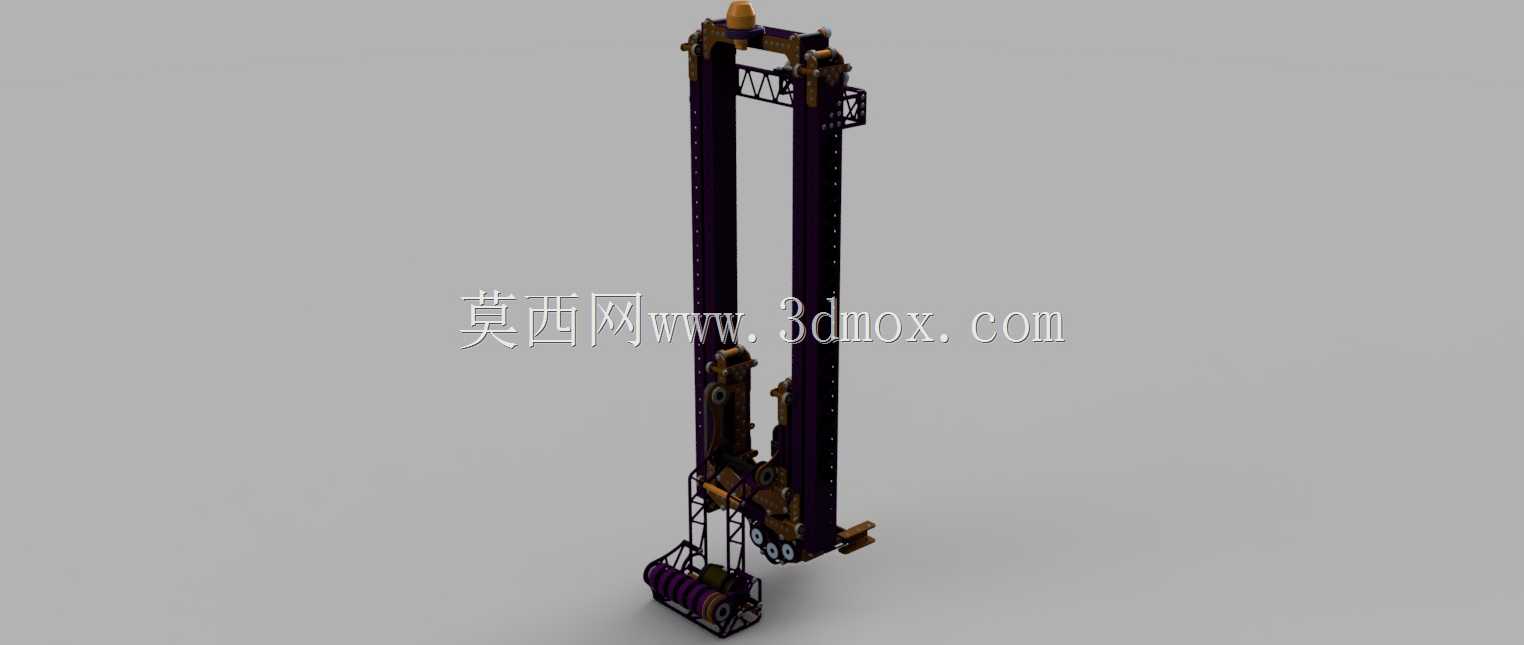

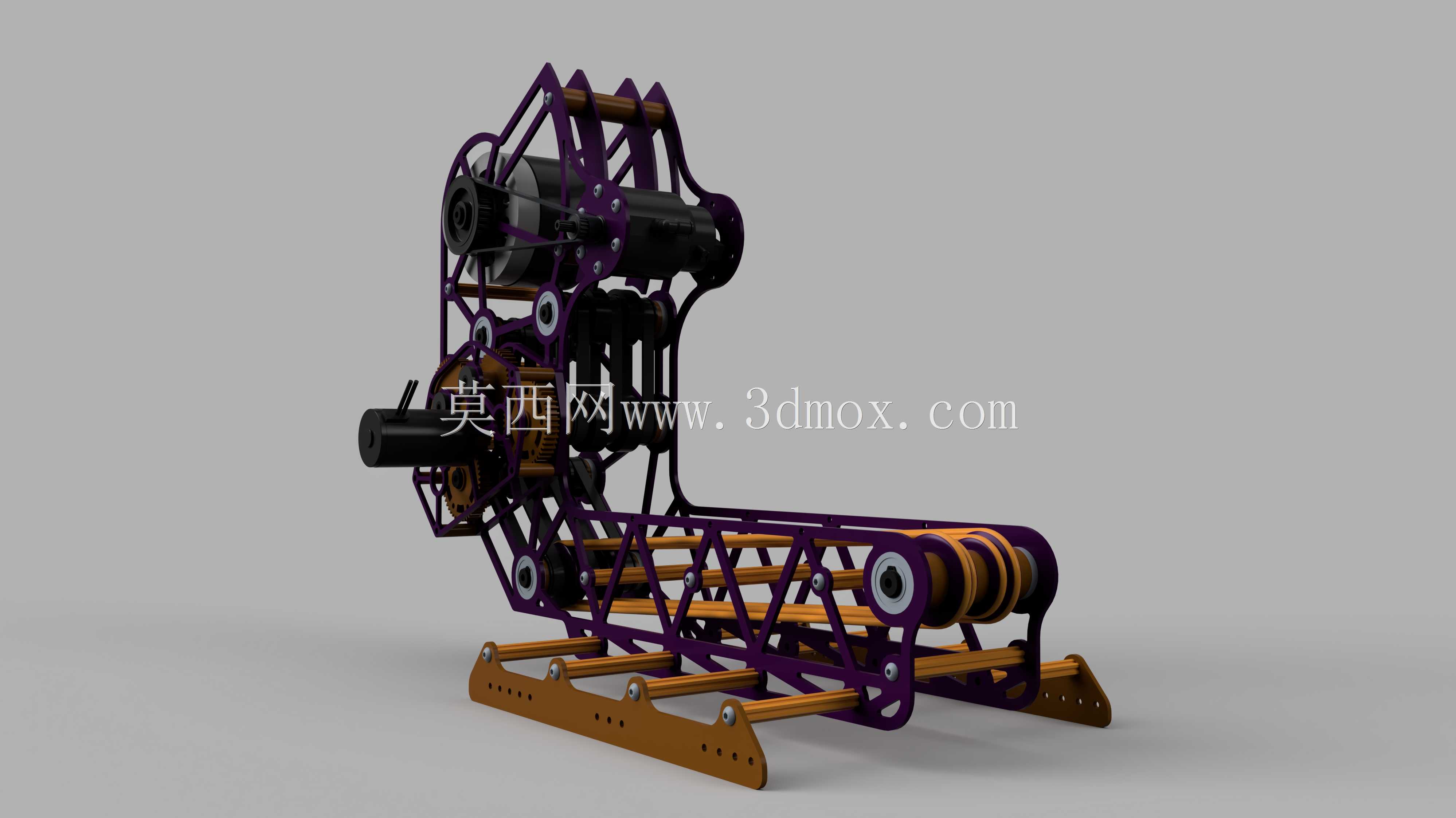

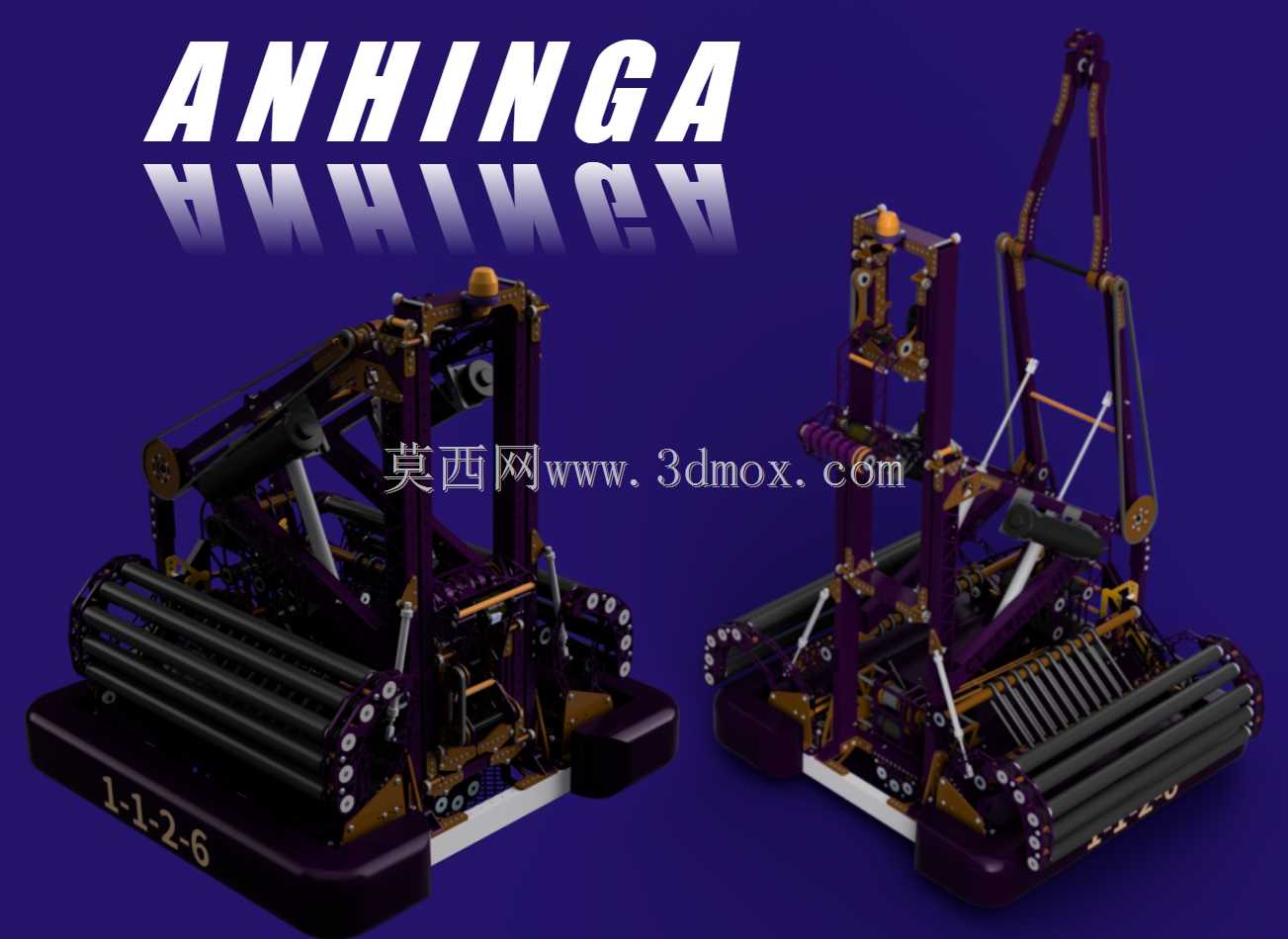

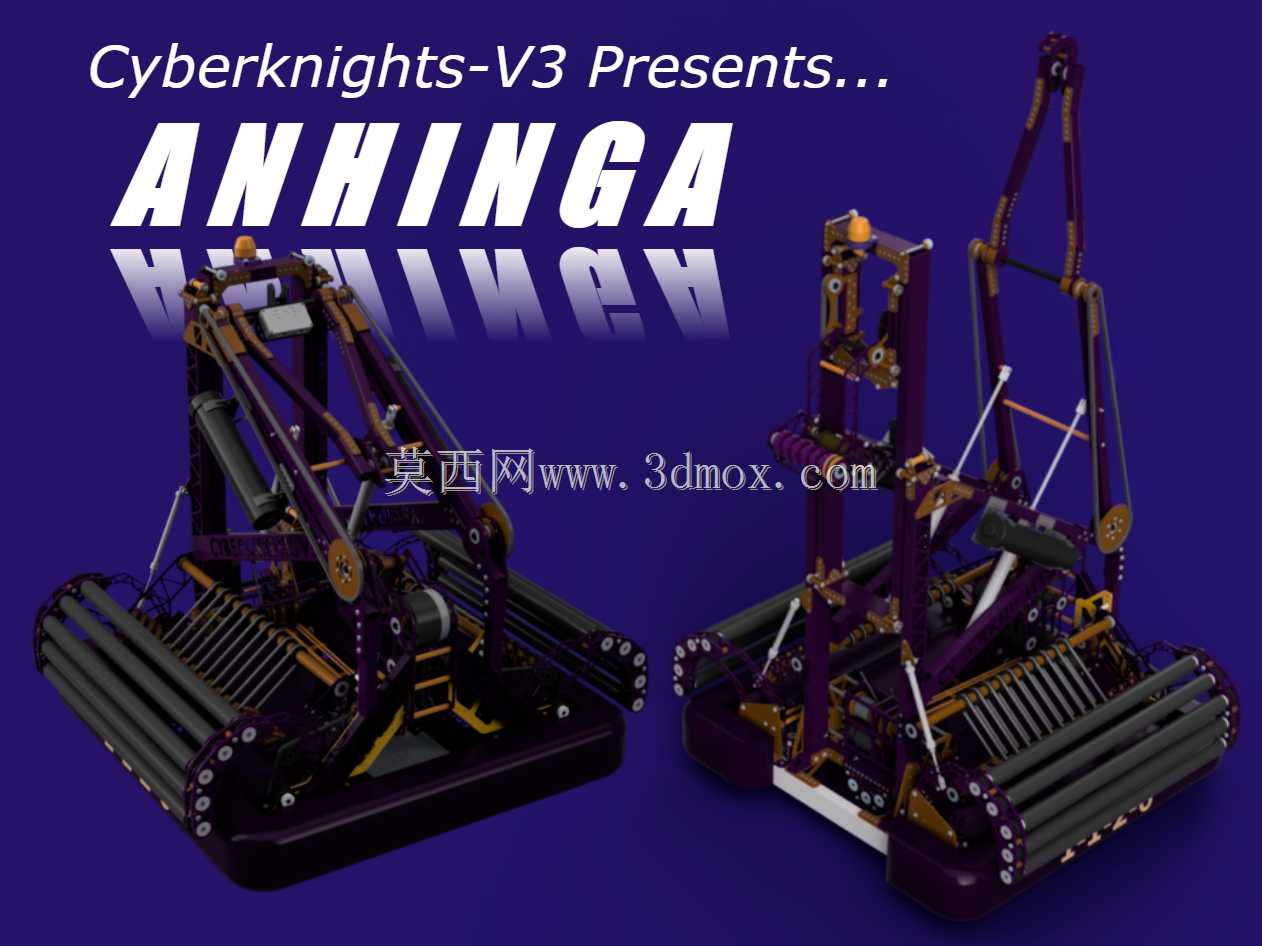

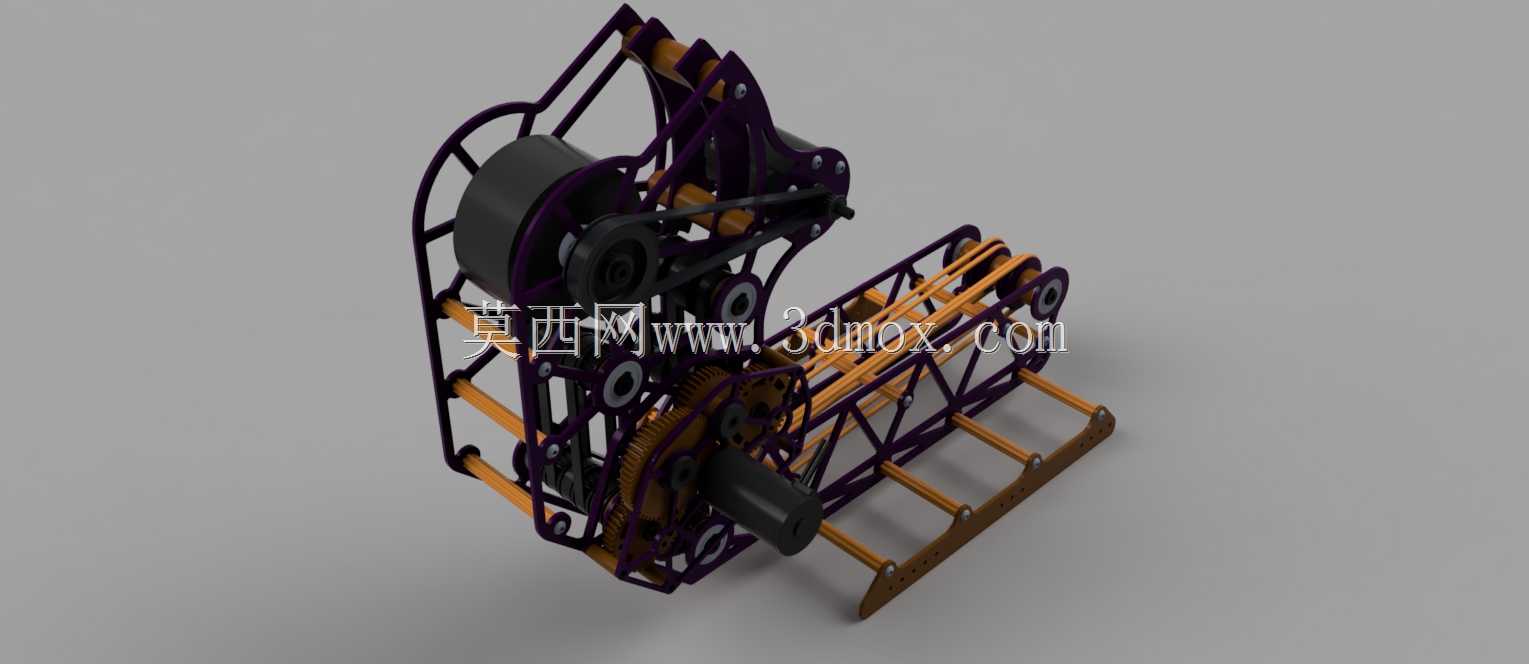

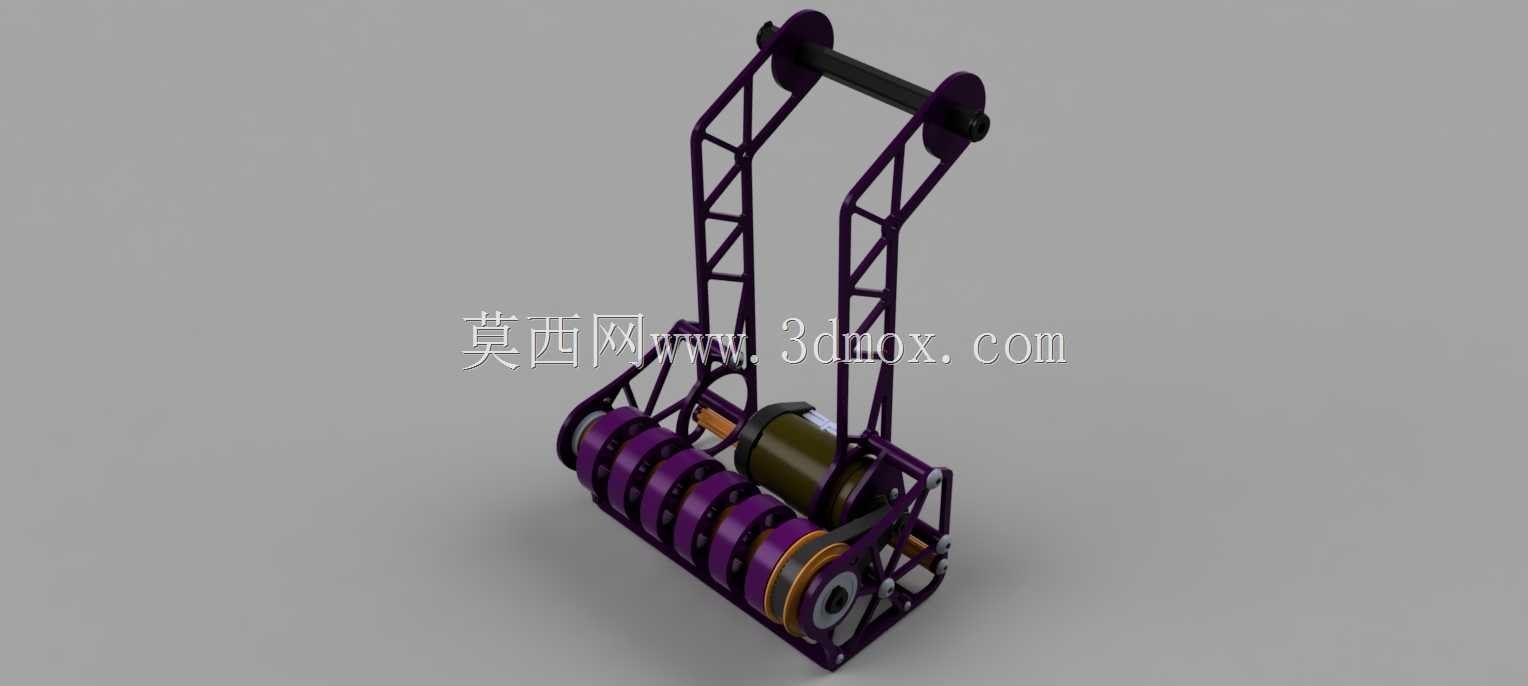

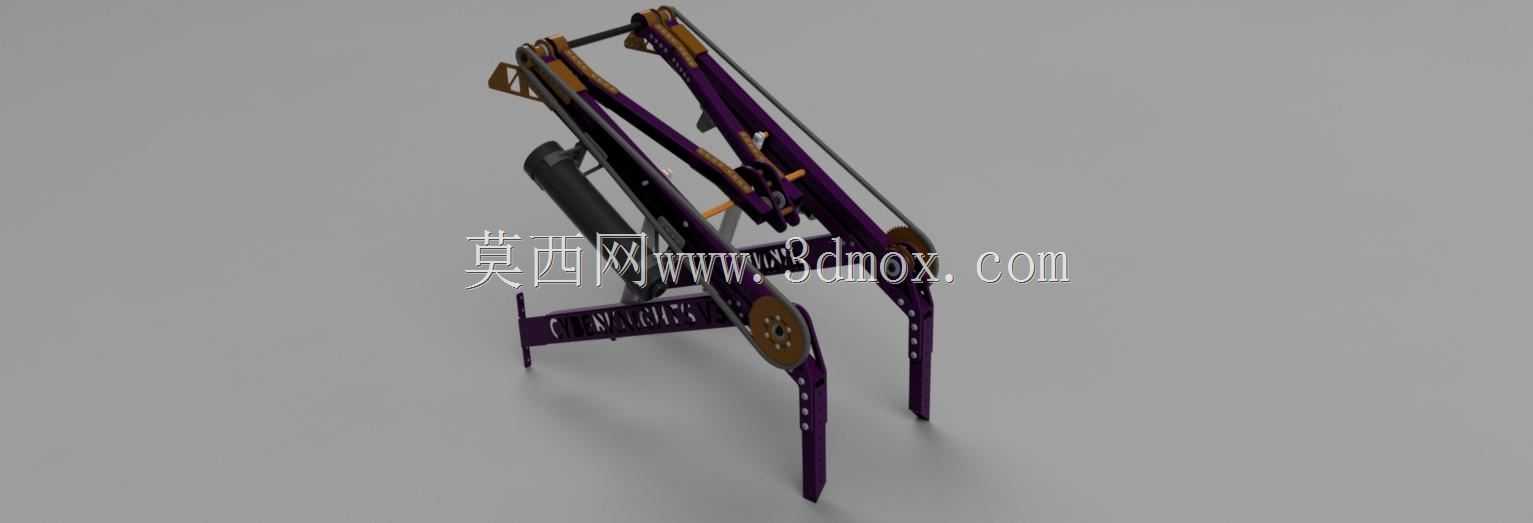

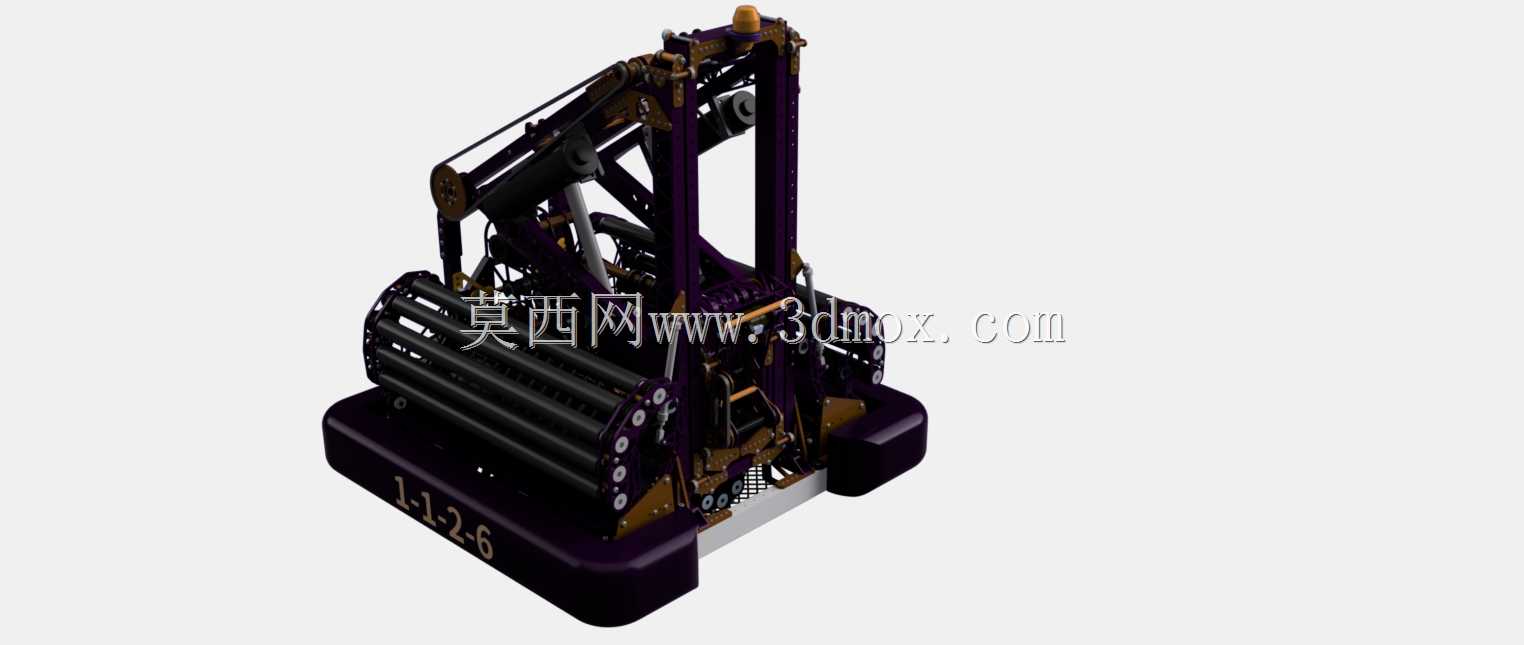

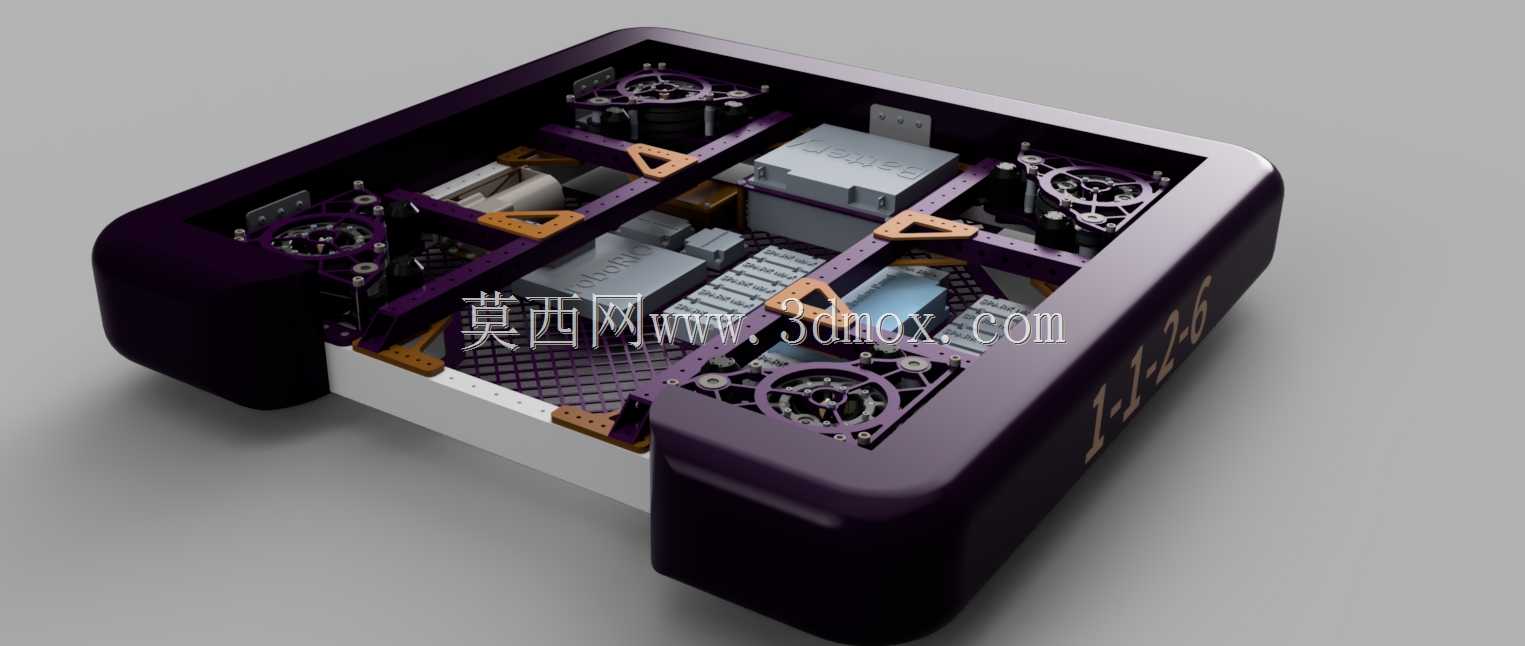

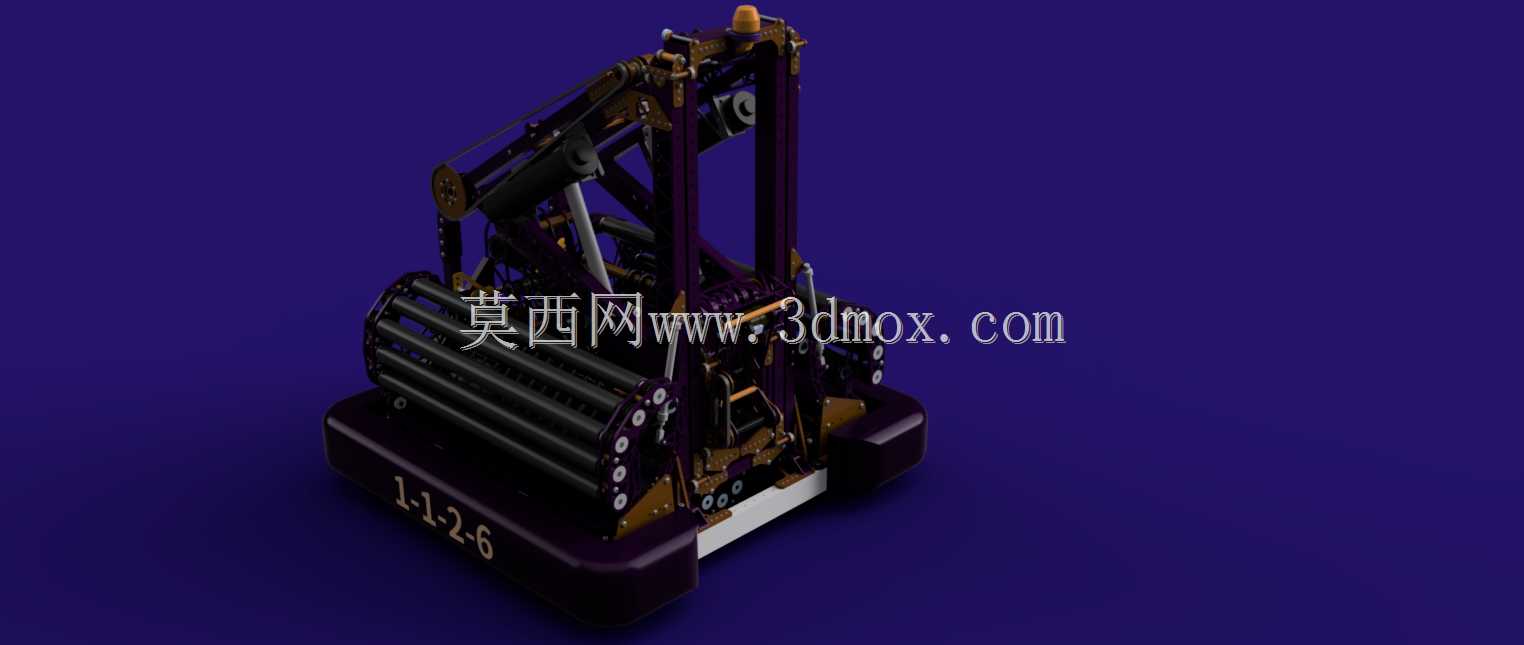

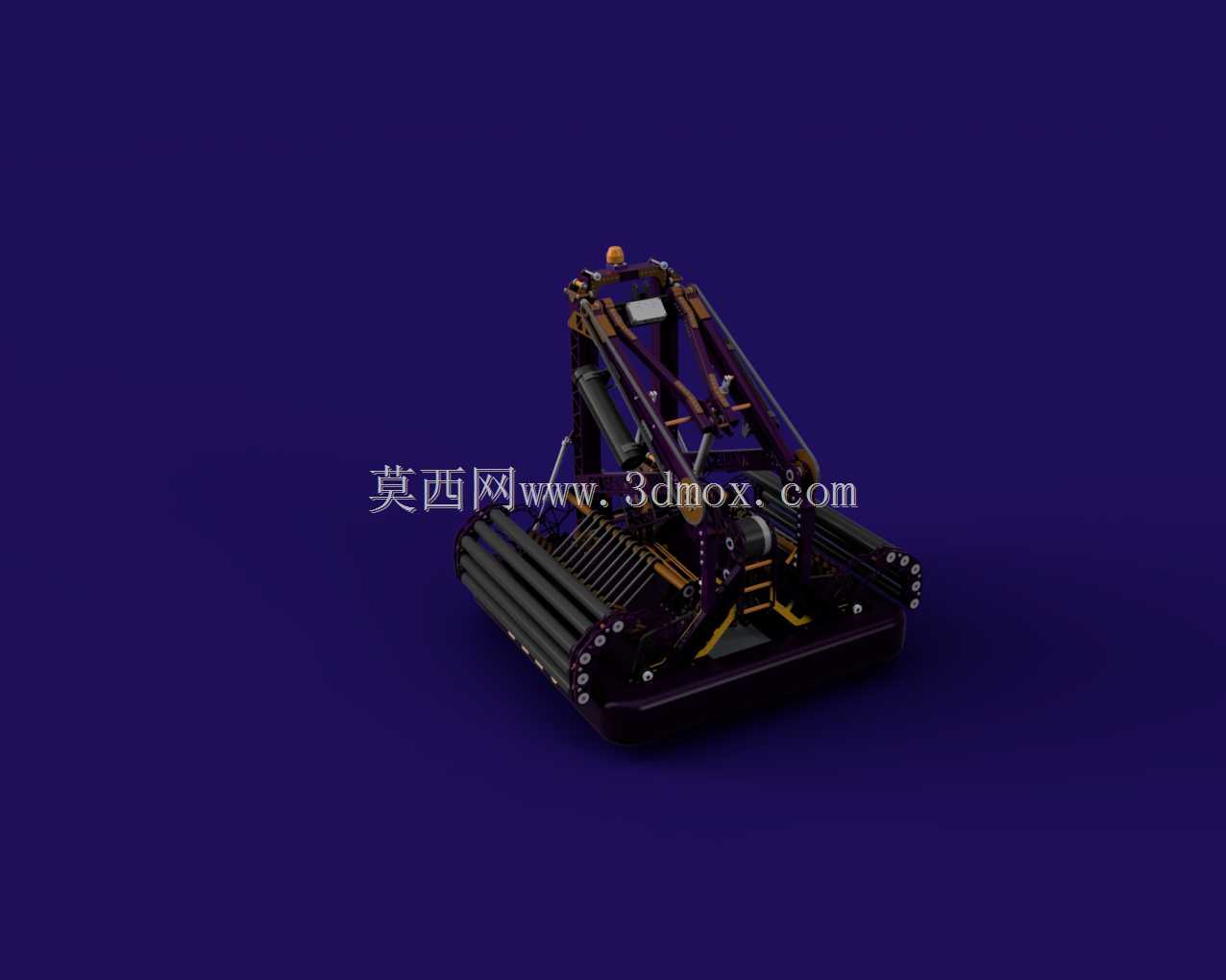

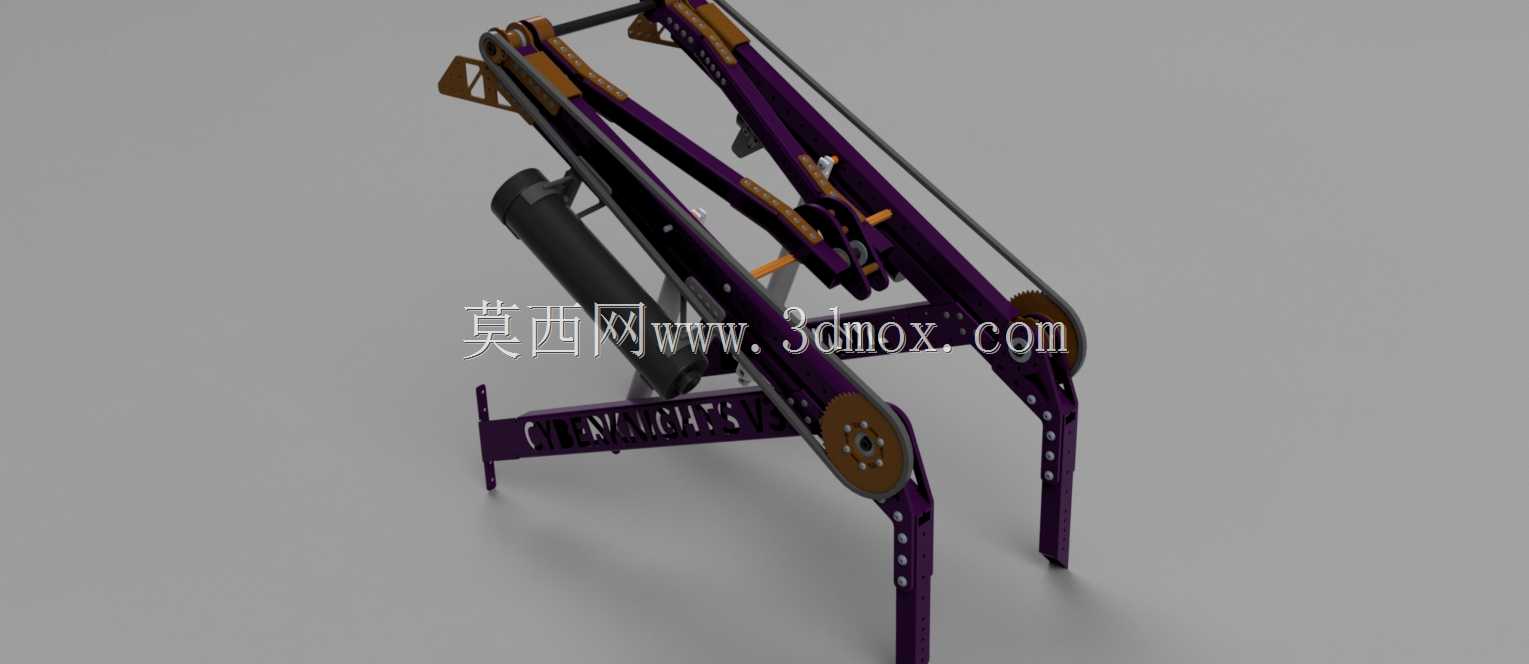

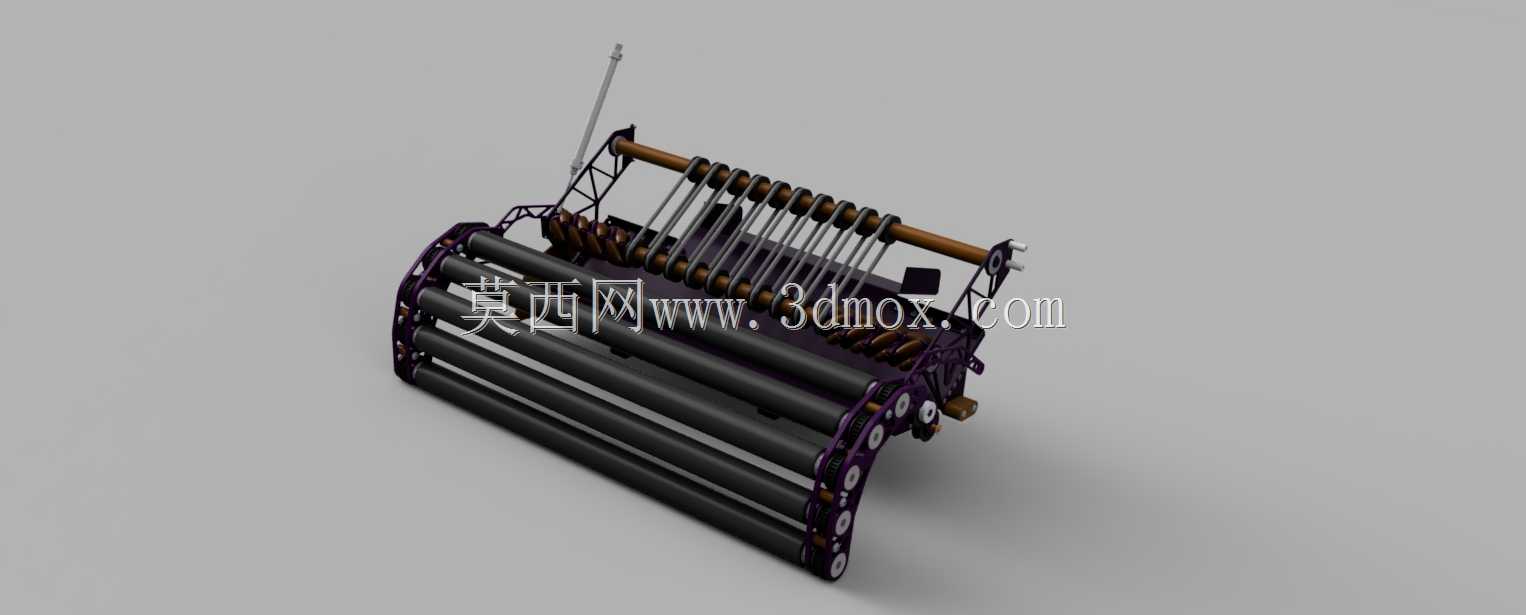

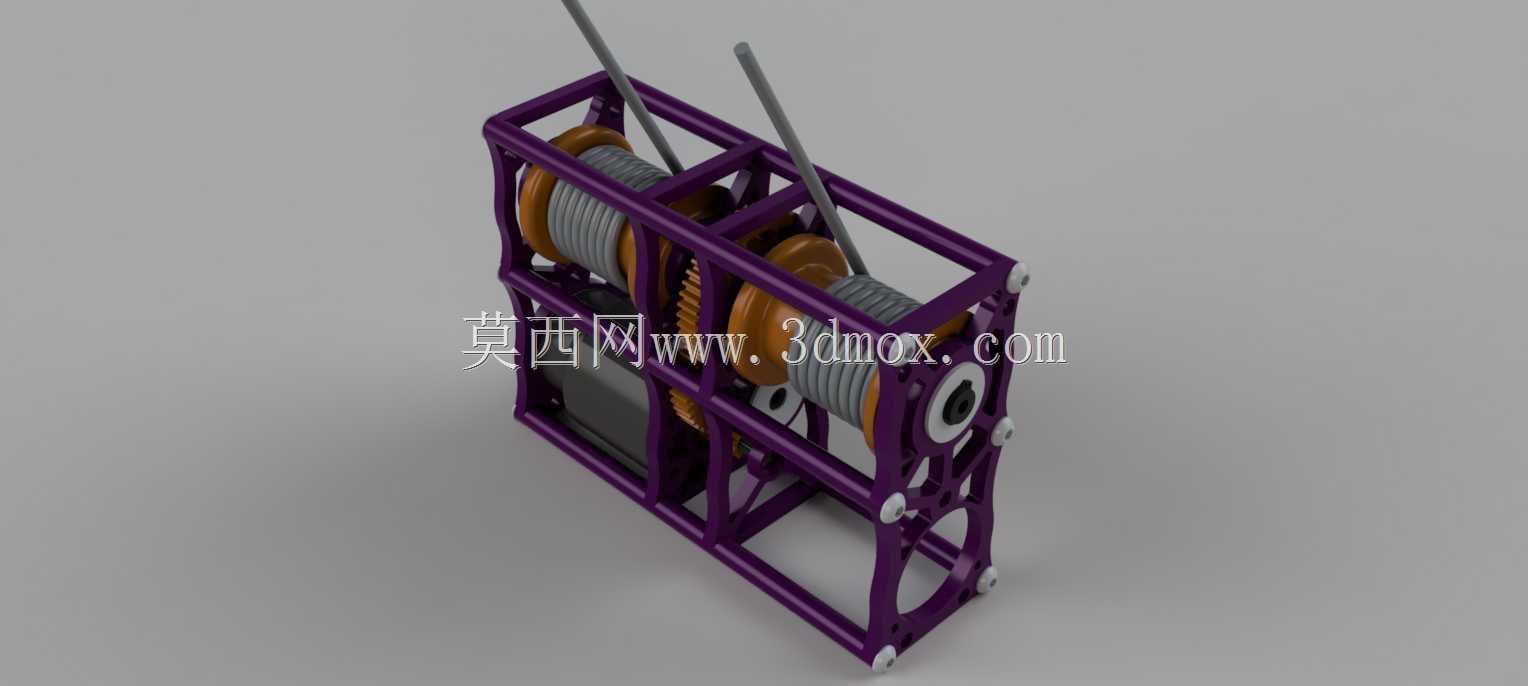

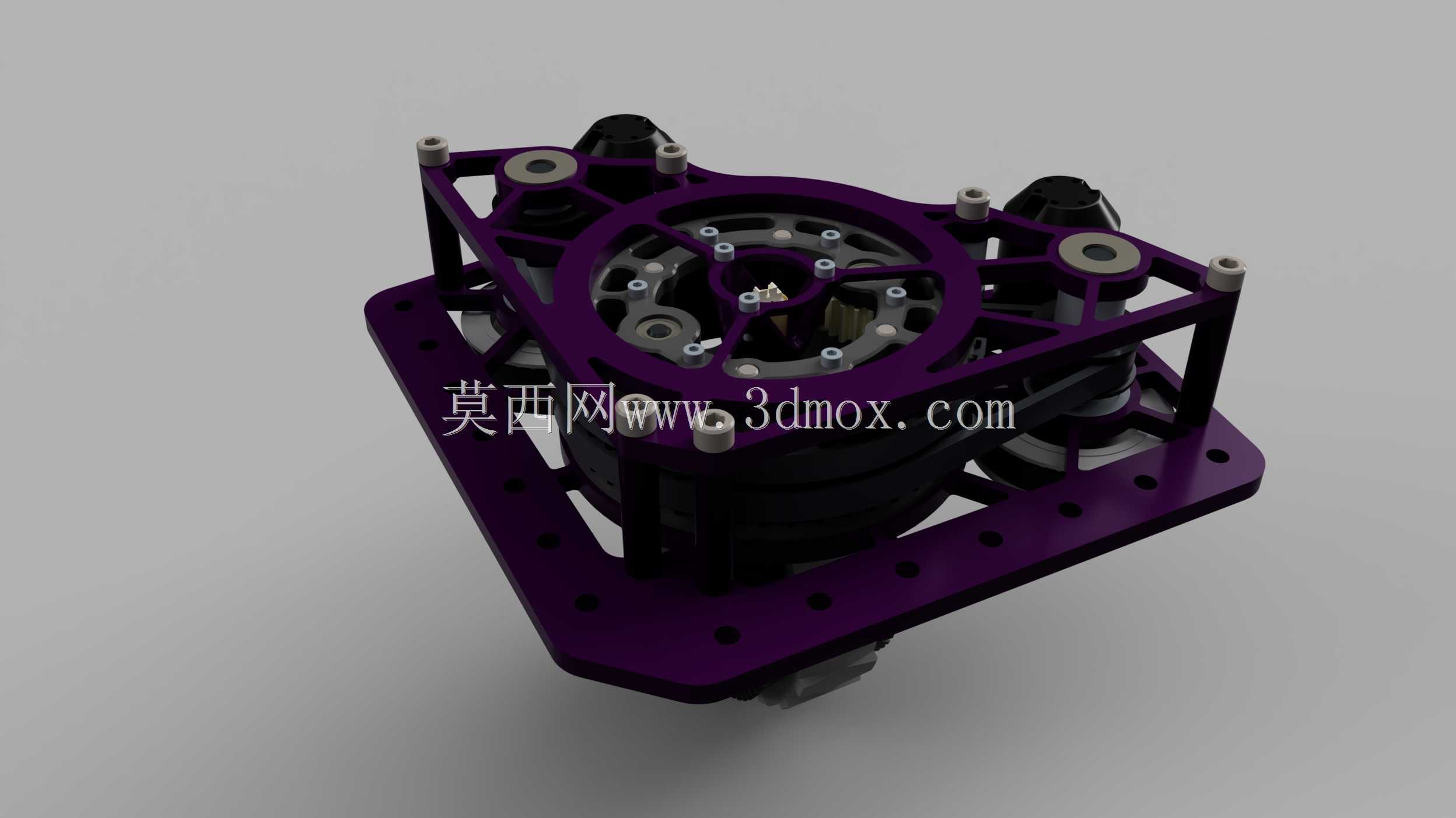

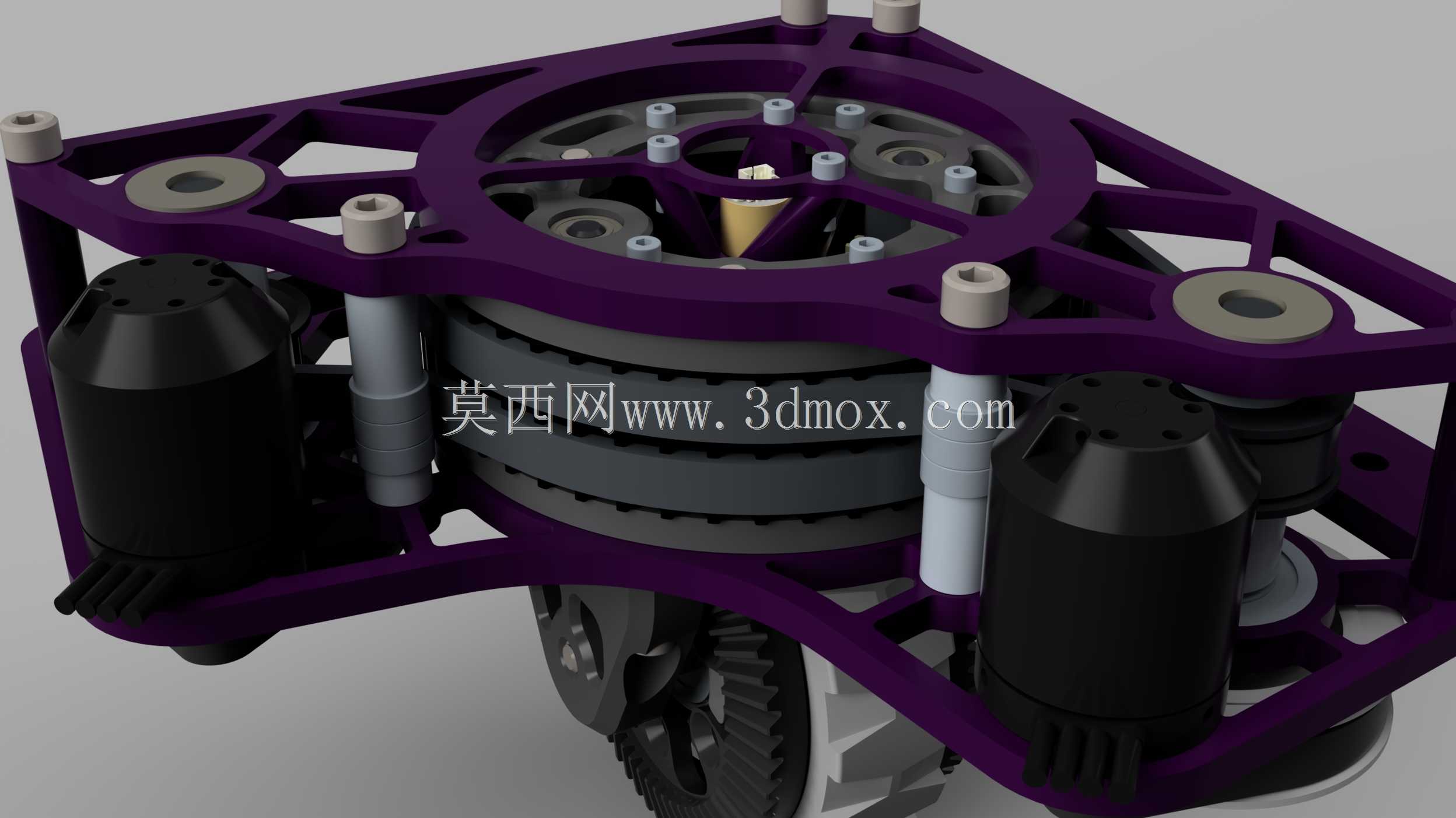

该机械作业装置采用双列平行辊筒作为前端执行端，辊筒表面包覆高摩擦系数防滑材质，可实现对不同规格硬质物料的拾取、输送与码放作业，辊筒组通过侧边同步带实现联动传动，单组辊筒的径向跳动量控制在0.2mm以内，保证物料输送过程中的平稳性，避免出现卡滞或物料滑落问题。装置的抬升机构采用多连杆铰接结构配合线性液压撑杆作为动力输出，可实现前端执行端0-45度范围内的俯仰角度调节，最大抬升高度可覆盖作业场景内1.2米高度的物料堆放位，连杆铰接点全部采用带密封轴承的销轴连接，配合铜质衬套降低铰接处的转动阻尼，同时可阻挡作业环境中的粉尘进入铰接间隙，延长结构维护周期。移动底盘采用低重心布局设计，整体框架采用高强度铝合金型材拼接而成，底盘底部两侧布置履带式行走机构，履带表面设置防滑凸齿，可在平整硬质地面、轻度不平整场地实现稳定行走，底盘的重心位置设计在整机几何中心偏下150mm处，保证前端执行端满载抬升时整机不会出现前倾失稳问题，底盘预留的电气安装空间可容纳驱动电机、控制模块、电源组件等核心部件，各部件的安装位均设置定位凸台与减震垫，减少行走过程中的振动对电气元件的影响。装置的两侧设置可调节的侧向支撑臂，支撑臂末端配备可伸缩的支撑脚，当装置定点执行重载拾取作业时，支撑脚伸出接触地面，可将整机的支撑跨度扩大30%，进一步提升作业时的整机稳定性，避免侧翻风险。整体结构的管线全部采用内置式布线设计，所有动力线缆、信号线缆均沿型材内部空腔或连杆侧边的走线槽布置，避免作业过程中线缆被外物剐蹭造成损坏，各运动关节处的线缆预留足够的弯曲余量，保证机构全行程运动时线缆不会出现拉扯、弯折过度的问题。从设计逻辑来看，该装置优先平衡了作业负载、移动灵活性与结构可靠性三者的关系，没有过度追求冗余的功能配置，所有结构设计均围绕物料拾取、转运、堆放的核心作业需求展开，各运动机构的行程参数均匹配常规竞赛场景与小型工业分拣场景的作业边界，可直接作为同类小型移动作业机器人的结构参考，也可根据实际作业场景的需求，更换前端执行模块实现不同的作业功能，比如更换夹爪模块可实现异形物料的抓取，更换清扫模块可实现地面杂物清理作业。
