简易框架式陀螺仪原理演示结构

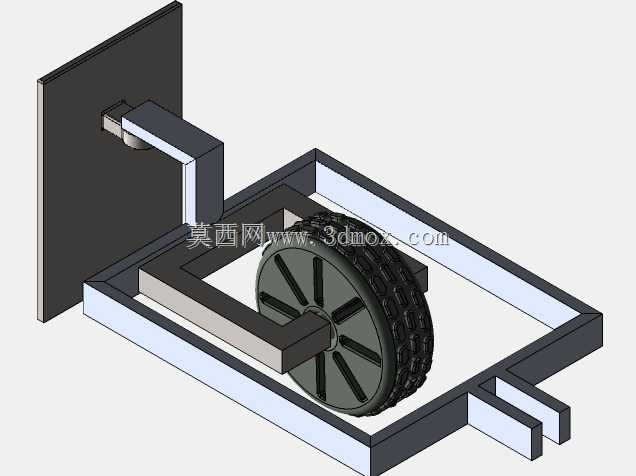

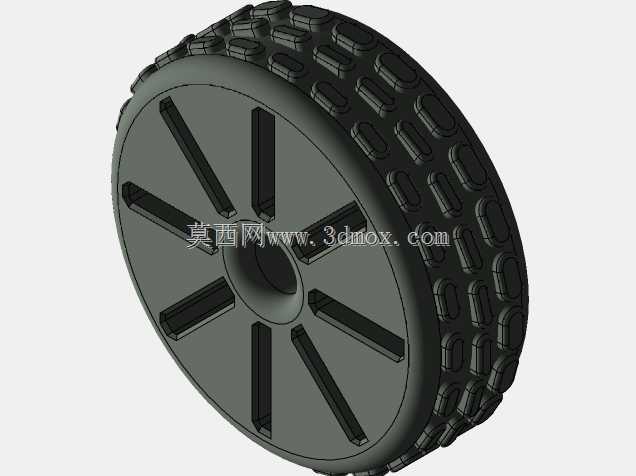

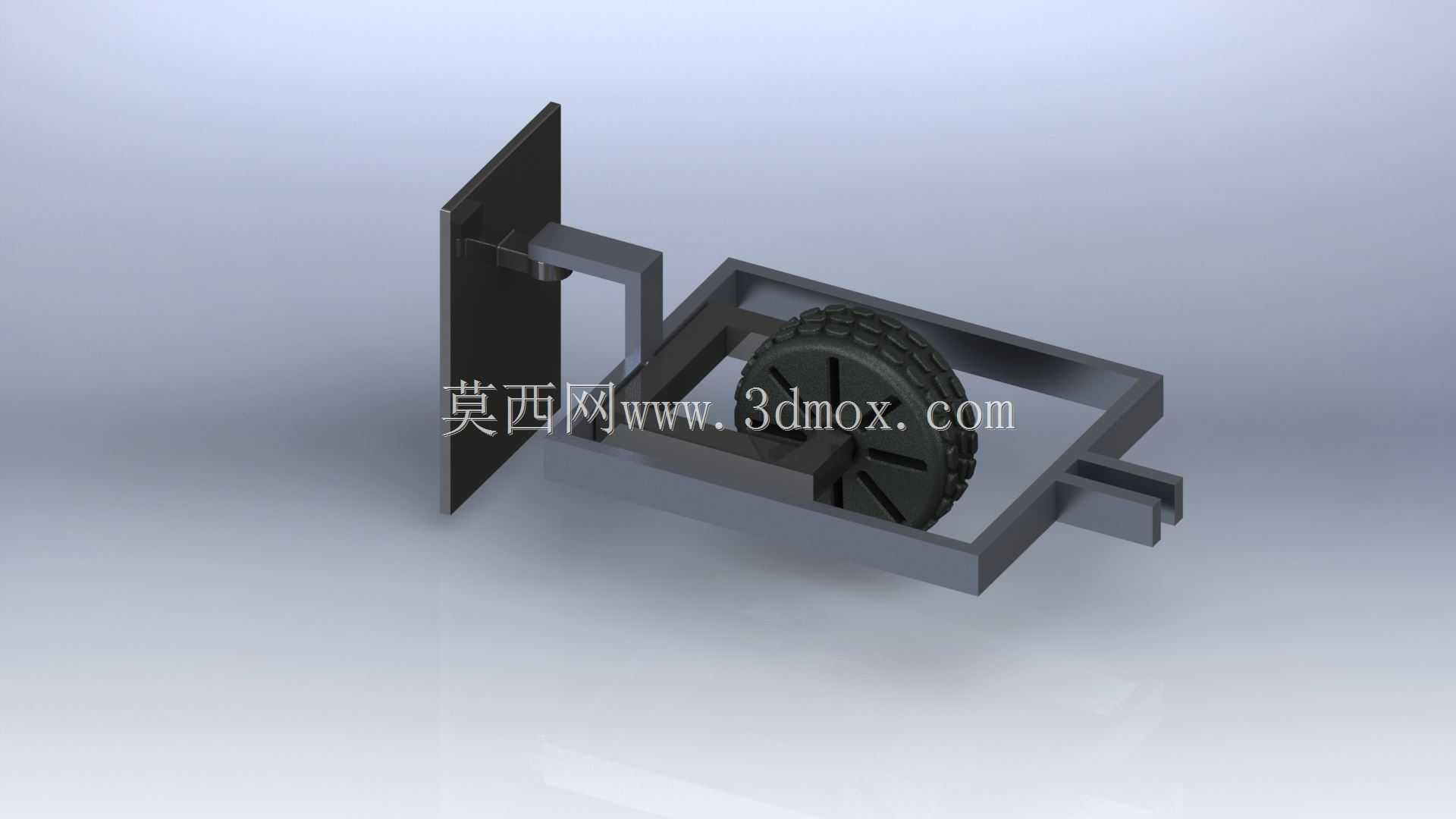

这套结构核心是复现陀螺仪定轴性的基础机械逻辑，没有集成复杂的传感或电控部件，完全靠纯机械配合完成原理展示，常被用在高校机械原理课堂、科普场馆互动展项、入门级惯性导航结构预研的验证环节。实际使用中，这套结构不需要额外的动力输入配套，仅靠手动拨动轮体达到额定转速后，就能直观展现高速转动刚体的轴向保持特性，能帮学习者快速理解角动量守恒在机械结构上的具象表现，也能给小型惯性稳定平台的初始框架设计提供结构参考。从功能特性上看，整体采用开放式框架布局，轮体被约束在矩形金属框架的内部回转空间里，框架一侧通过悬臂转轴连接到立式安装板上，让整个回转组件既能绕轮体自身的中心轴高速转动，也能绕悬臂的水平轴做俯仰偏转，同时还能顺着安装板的垂直轴完成方位转动，三个互相垂直的转动自由度完全放开，没有多余的限位结构干涉转动过程，能完整呈现陀螺仪进动、章动的基础运动状态。设计思路上完全遵循原理验证优先的原则，没有做冗余的外壳封装，所有运动副都外露展示，方便观察者直接看到每个转动副的配合关系；轮体采用带防滑纹理的实心轮结构，边缘做等距开槽处理，既可以提升转动时的转动惯量，延长高速转动的维持时长，也能在手动拨动时增加摩擦力，方便快速给轮体施加初始转速；框架采用等截面的矩形杆件拼接，杆件的截面尺寸统一，在保证整体结构刚性的前提下尽可能降低框架自身重量，减少额外负载对转动状态的干扰；悬臂转轴的位置做了偏心配重平衡处理，让整个转动组件的重心刚好落在三个转动轴的交点位置，避免重力带来的额外力矩干扰演示效果。安装边界上，立式安装板为平板结构，板上预留了标准的安装孔位，可以直接固定在桌面支架或者垂直展示墙面上，安装板的厚度足够承载整个转动组件的动态载荷，不会在轮体高速转动时出现共振晃动；整体结构的外伸尺寸控制在常规桌面展示的允许范围内，框架的边缘都做了倒角处理，没有尖锐突出结构，满足科普展示场景的安全要求；各个转动副之间采用小间隙配合，既保证转动过程无卡滞，也不会因为间隙过大出现转动轴线偏移，影响演示的准确性。
