带配重块的立式绳索滑轮传动结构

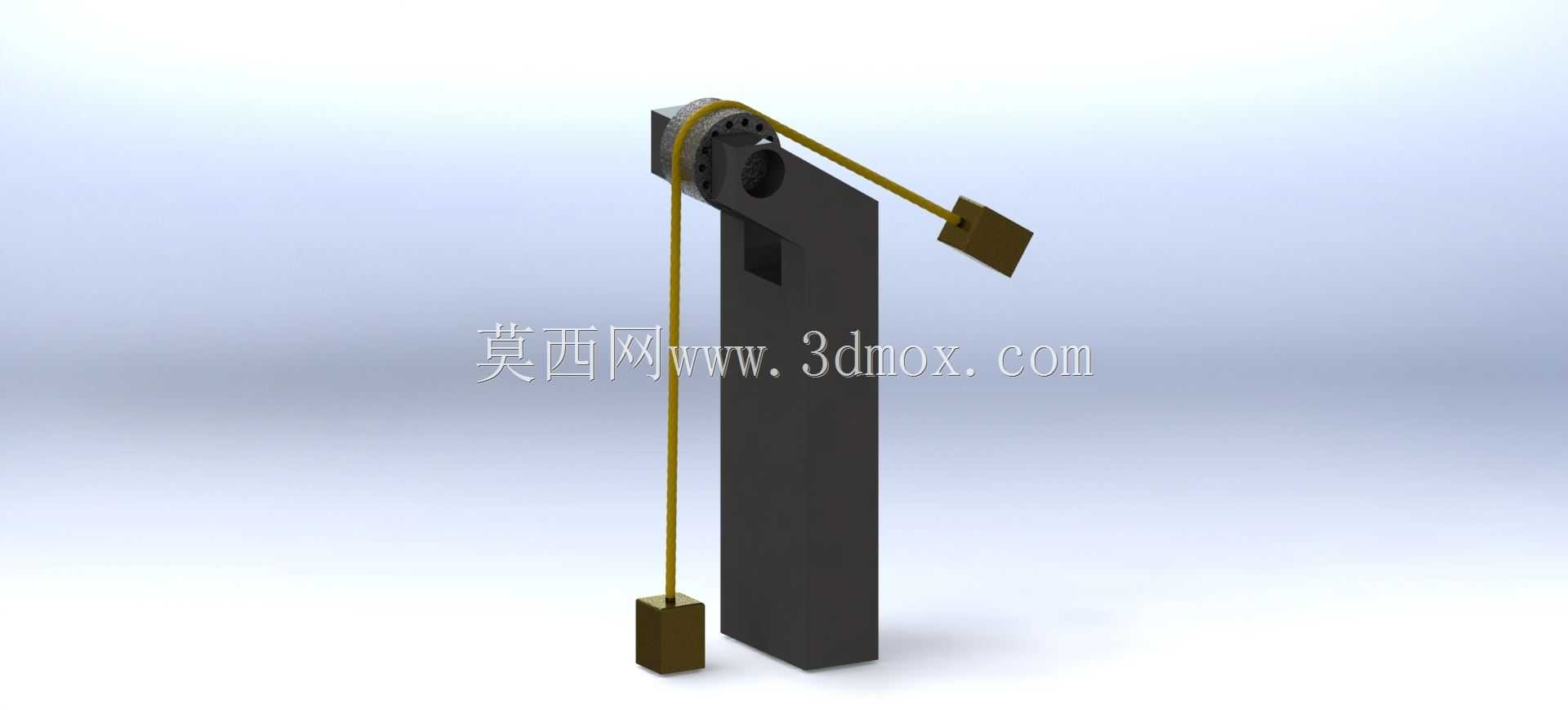

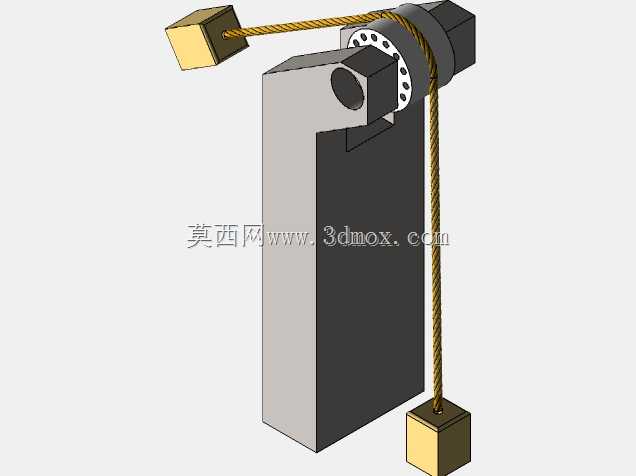

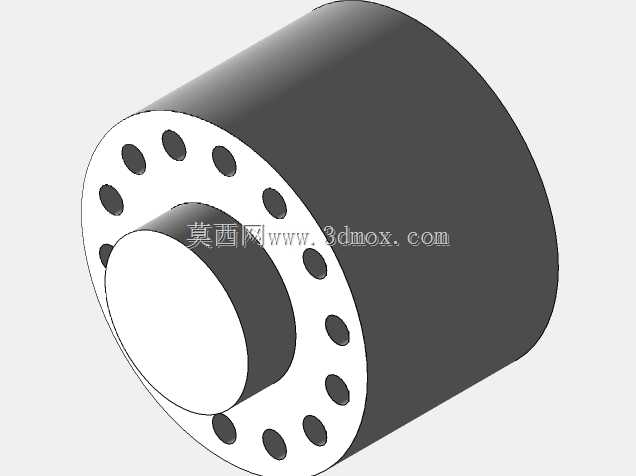

这套绳索滑轮结构常出现在小型垂直升降工位、教学演示教具、简易起重辅助装置的设计场景中，核心作用是通过绳索与滑轮的配合，将配重块的重力转化为稳定的张紧力或升降驱动力，抵消被牵引部件的自重，降低驱动端的负载输出要求。从结构布局来看，立式支撑座采用整块型材加工的思路，底部预留了平整的安装基准面，可直接通过螺栓固定在设备机架或工作台面上，安装孔位沿支撑座底部两侧对称分布，适配多数通用机架的安装孔距，不需要额外做转接板设计，能减少现场安装的调整工作量。滑轮组件安装在支撑座上部的悬臂端，轮槽做了适配绳索直径的圆弧过渡设计，避免绳索在卷绕过程中出现卡滞、偏磨的问题，轮体与支撑座之间采用销轴连接，预留了足够的转动间隙，保证轮体转动时无轴向窜动，绳索走线过程中不会出现脱槽风险。绳索一端连接下方的第一配重块，绕过顶部滑轮后沿支撑座侧面垂直向下延伸，末端连接第二配重块，两个配重块的重量可根据实际牵引负载做匹配调整，当一端负载出现位移变化时，另一端配重可通过绳索的传动快速响应，维持整个系统的力平衡状态。设计过程中重点考虑了绳索的走线空间，支撑座侧面做了避让凹槽，给绳索垂直运动预留了足够的行程空间，避免绳索运动过程中与支撑座本体发生摩擦，延长绳索的使用寿命。整个结构的运动逻辑做了动画演示，可直观看到配重块升降、滑轮转动、绳索传动的完整运动过程，能帮助设计人员快速理解绳索滑轮系统的力传递路径，在做同类结构设计时可直接参考其布局思路，调整支撑座高度、滑轮直径、配重块重量等参数，就能适配不同行程、不同负载的使用需求，比如小型物料升降台、设备安全门的配重结构、实验室小型吊装装置都能借鉴这套结构的设计逻辑，不需要从零开始做传动路径的排布验证，能缩短前期方案设计的周期。
