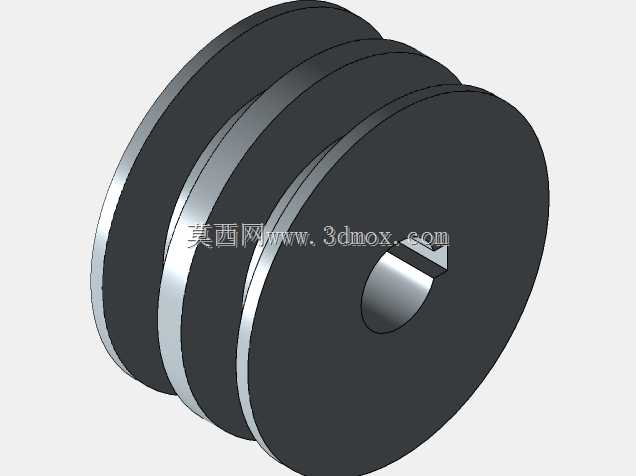

B型槽70毫米节径双槽V形皮带轮

做传动结构选型时，V带轮永远是中小功率传动场景里绕不开的基础零件，这次建模的双槽B型V带轮，节圆直径设定为70mm，适配常规工业传动里最常用的B型三角带，双槽结构可以同时驱动两路负载，或者用双联带的形式提升传动负载能力，避免单槽传动在重载工况下出现打滑丢转的问题。

从实际应用场景看，这个规格的带轮多用于小型台钻、桌面级输送线、小型农用机具、家用食品加工设备这类功率在1.5-4kW区间的传动结构里，安装时要注意轴孔的键槽匹配，模型里预留的标准平键槽位，能直接对应常用的直径19mm左右的输出轴，安装边界上要注意带轮的轴向总宽度，双槽B型带的槽间距严格遵循国标带轮尺寸规范，安装时两侧要留出至少5mm的轴向窜动间隙，避免带轮运转时和机架护罩发生剐蹭。

设计思路上没有做多余的轻量化减重孔，因为70mm节径的带轮本身外径不大，实心轮辐结构的加工成本更低，刚性也更好，高速运转时的动平衡更容易控制，不需要额外做去重处理就能满足每分钟1500转以内的运转要求。槽型的角度严格按照B型带的34度槽角加工，槽深控制在能让三角带嵌入后顶面和带轮外圆齐平的尺寸，既不会因为嵌合过深加剧皮带磨损，也不会因为嵌合太浅导致传动接触面积不足打滑。

实际选型时要注意，这个规格的带轮因为节径偏小，不适合搭配大功率电机使用，小带轮的包角如果小于120度要及时加装张紧轮，双槽结构的优势是可以在不额外增加安装空间的前提下提升传动功率冗余，很多小型设备的主传动用单槽带轮长期满负载运行容易断带，换成同尺寸双槽带轮搭配双联B型带，使用寿命能提升一倍以上，日常维护也只需要定期检查皮带张紧度，带轮本身因为是铸铁材质加工，正常工况下几乎不会出现损坏，只有在安装不同心、长期过载的情况下才会出现槽面异常磨损或者键槽崩裂的问题。建模时特意把轮缘的倒角、键槽的退刀槽这些加工细节都做了还原，导出的模型可以直接用来做装配干涉检查，也能直接导入CAM软件生成加工代码，不需要二次修改结构细节。
