线路跟踪模块LSA08埋入式亚克力安装支架

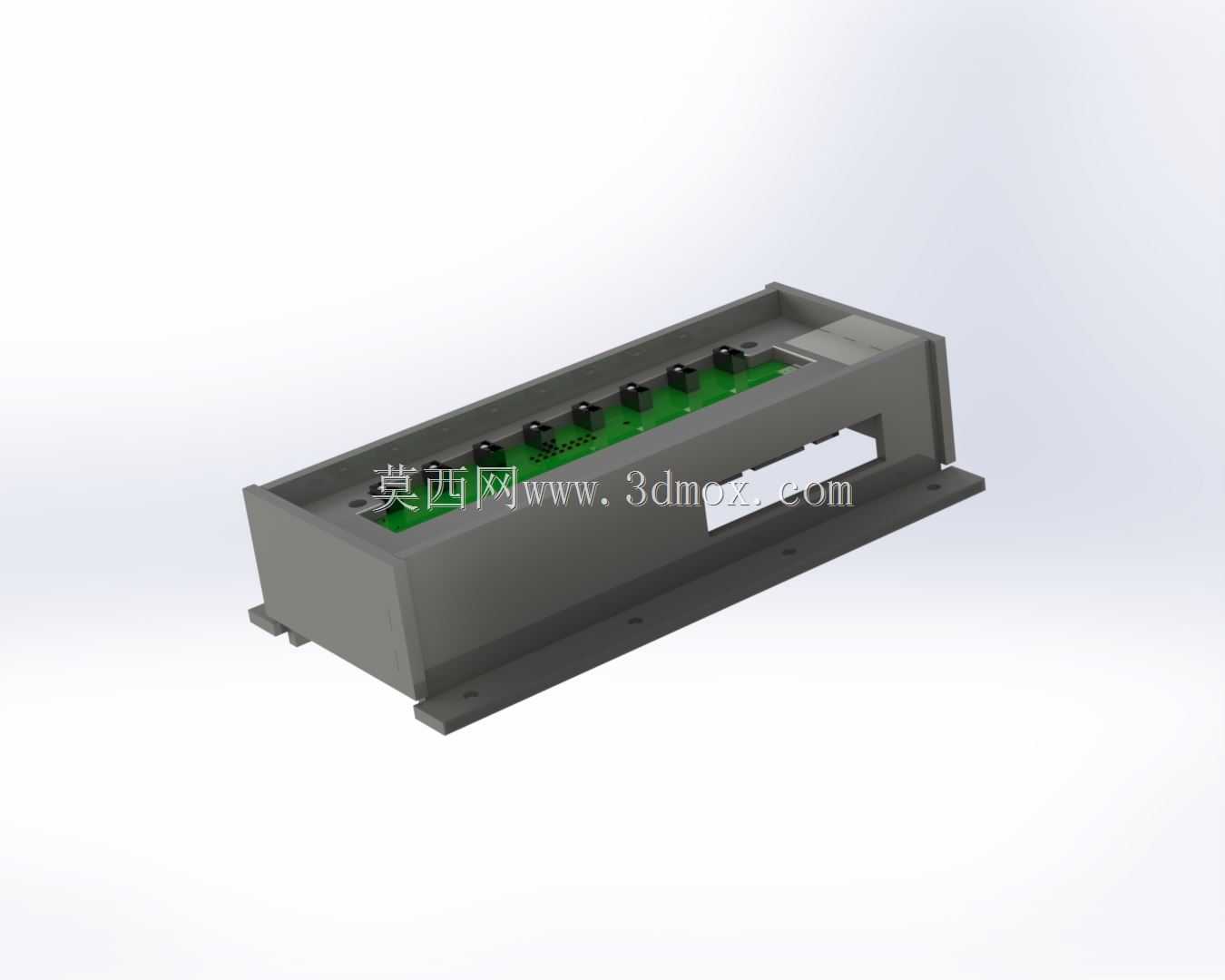

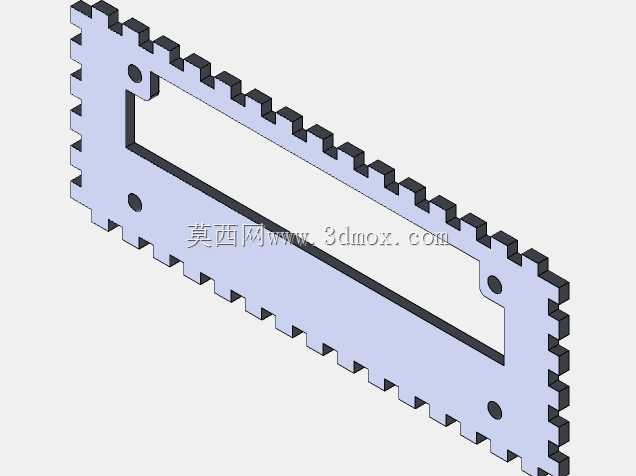

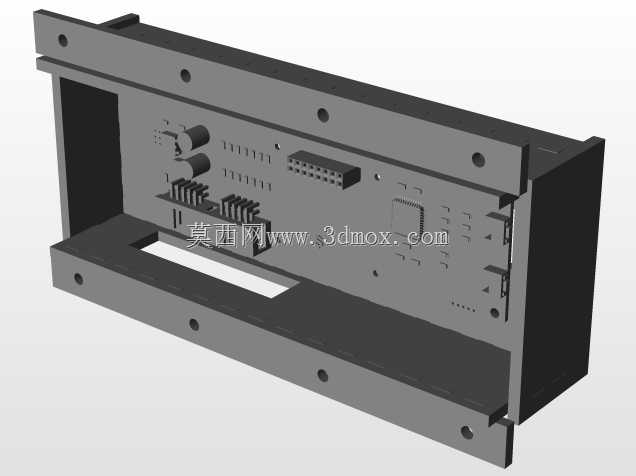

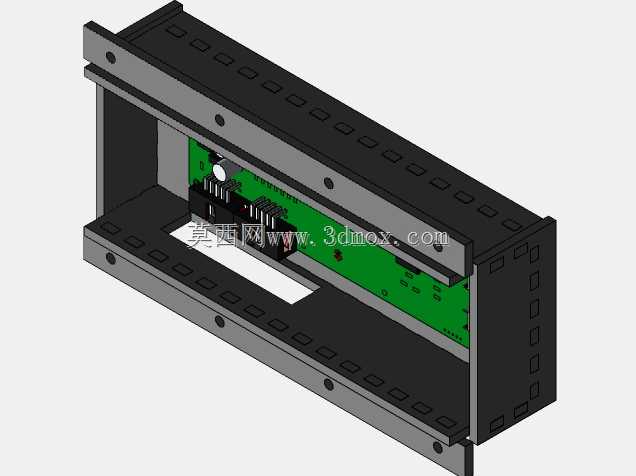

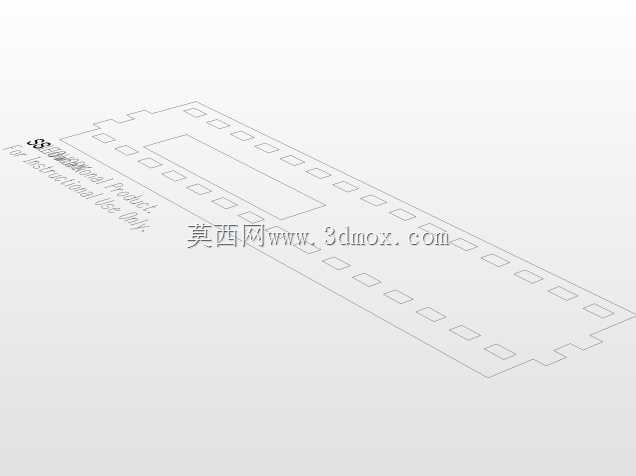

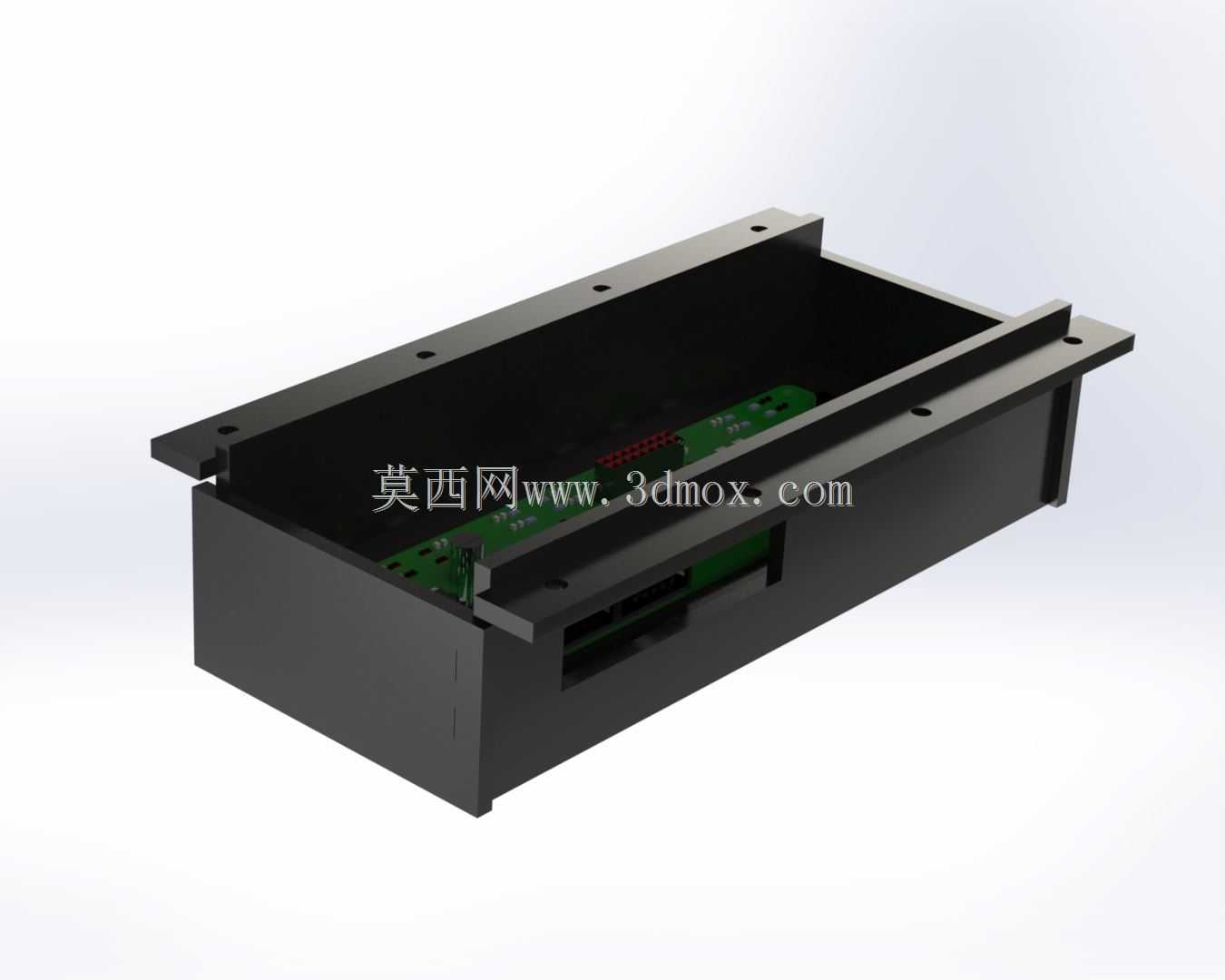

这款埋入式安装支架主要服务于自动化产线的直线跟踪检测场景，针对LSA08线路跟踪模块的固定需求做了专属结构适配，在物流分拣线、AGV小车导航、自动化装配对位等需要实时采集线路偏移信号的工位上，这类支架是保障检测模块稳定运行的核心结构件。支架整体采用亚克力板材加工成型，配套的切割加工文件可直接适配4mm厚度亚克力板材的激光切割工艺，加工完成后的板件可通过氯仿塑料焊接工艺拼接为整体盒状结构，无需额外的螺丝紧固件，拼接后的结构整体性强，不会出现紧固件松动导致的模块移位问题。从结构设计逻辑来看，支架采用埋入式安装思路，盒体的外轮廓尺寸完全匹配安装工位的预留嵌槽，安装时可直接将盒体嵌入设备台面的预留开口内，盒体两侧延伸出的带安装孔翼边可直接贴合台面表面，通过预留孔位完成快速固定，不会突出台面影响物料输送。盒体内部的腔体尺寸完全贴合LSA08线路跟踪模块的外形，腔体侧壁预留了模块的走线缺口，模块装入后可直接通过缺口引出信号线缆，不会出现线缆挤压弯折的问题，同时腔体的深度刚好让模块检测面与支架下表面齐平，保证检测距离符合模块的工作参数要求，避免因安装高度偏差导致的检测信号失真。支架顶部的翻边结构做了加厚处理，焊接后可提升盒体的整体抗形变能力，即使在设备长期运行产生振动的工况下，也能保证模块的安装位置精度，不会出现检测基准偏移的问题。翼边上的安装孔位做了沉头设计，固定螺丝装入后不会突出翼边表面，避免刮蹭输送过程中的物料或设备走线。在实际选型使用时，需要提前核对安装台面的嵌槽开口尺寸，保证盒体可以顺利嵌入，同时要确认翼边的固定孔位与台面上的预留孔位对齐，减少现场二次加工的工作量。这类塑料焊接成型的支架相比金属支架重量更轻，加工成本更低，同时亚克力材质的绝缘特性可以避免模块信号受到金属材质的干扰，提升线路跟踪的检测稳定性，适合在各类非重载的自动化检测工位上批量使用。
