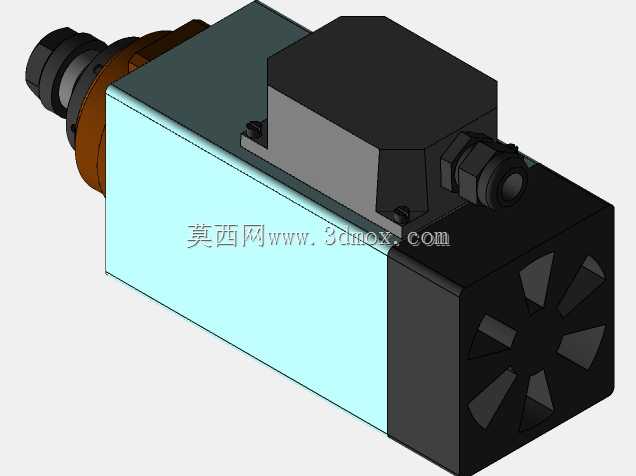

高速风冷方形精密加工电主轴结构

这款方形风冷电主轴主要适配中小型数控雕刻、精铣、钻削加工场景，在木工开料、铝合金小件精加工、非金属材料铣削工位上应用广泛，可直接安装在设备滑台端面，无需额外搭建复杂的冷却管路，相比水冷主轴减少了水路堵塞、冷却液泄漏的运维隐患，更适合对安装空间紧凑度要求高、运维条件有限的加工场景。从结构设计来看，主体采用方形截面壳体，相比同功率圆形主轴，方形壳体的平面安装基准更容易保证装配同轴度，安装时无需额外制作弧形抱座，直接通过壳体侧面的安装孔锁附在设备安装板上即可，安装面的平面度公差控制在0.02mm以内，能有效降低主轴高速运转时的径向跳动。输出端采用标准ER型夹头结构，可适配不同柄径的加工刀具，夹头锁紧螺母做了动平衡校正，避免高速运转时产生额外振动。尾部集成了轴流散热风叶与独立接线盒，风叶随主轴转子同步运转，气流顺着壳体表面的散热槽流过，带走定子运转产生的热量，在持续额定负载运行工况下，壳体表面温度可稳定控制在合理区间，避免热伸长影响加工精度。接线盒采用侧出式防水接头设计，可避免加工过程中切削液、粉尘进入接线腔，提升恶劣加工环境下的运行可靠性。设计过程中优先考虑了安装边界的适配性，壳体的长宽尺寸控制在常规小型加工设备的安装位兼容范围内，输出端的刀具装夹长度预留了足够的换刀空间，尾部风叶外罩做了安全防护设计，避免运转过程中异物卷入。主轴内部轴承采用配对角接触球轴承配置，可同时承受径向切削力与一定的轴向进给力，满足钻铣复合加工的受力需求，轴承预紧结构设置在前端，可在长期使用出现间隙后方便调整预紧量，延长主轴的维护周期。在实际选型适配时，可直接根据安装板的孔位匹配对应安装孔，无需额外调整滑台的行程范围，主轴的重心落在安装面的几何中心附近，高速运转时不会产生额外的偏载力矩，能有效提升设备Z轴的运动稳定性。
