凯斯勒X22系列HSK25高速电主轴结构

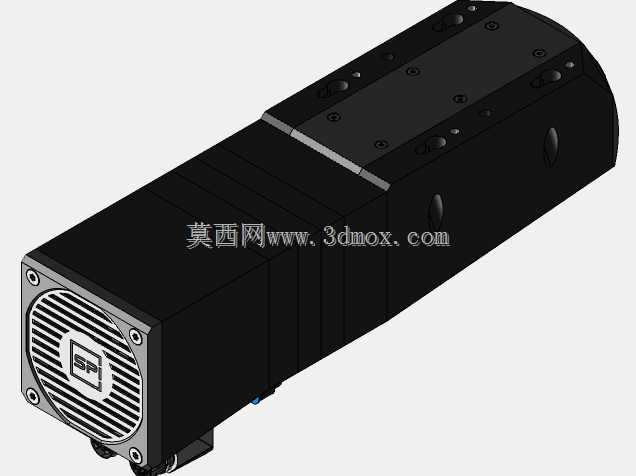

这款高速电主轴主要面向中小型精密铣削加工场景，在消费电子精密结构件加工、小型模具精雕、医疗器械微小零件铣削工位中应用广泛，可直接集成到小型立式加工中心、精雕机、专用铣削设备的主轴安装位，替代传统机械主轴的长传动链结构，大幅压缩主轴传动环节的误差累积。从结构设计来看，这款电主轴采用集成化布局思路，将驱动电机、轴承组、冷却回路、换刀接口全部整合在一体化壳体内，整机重量控制在较低水平，能有效降低设备Z轴的负载惯量，提升Z轴进给的动态响应速度，适配高速进给下的微小路径加工需求。主轴前端采用HSK25刀柄接口，这类小规格HSK刀柄的锥面与端面双重定位特性，能在高转速下保持稳定的刀柄夹持精度，避免传统BT刀柄在转速超过万转后出现的刀柄张口、夹持刚性下降问题，最高可适配五万转级的加工转速，满足微小刀具高速铣削的线速度要求。冷却系统采用双通道设计，一路针对电机定子线圈做循环冷却，带走电机高速运转产生的铜损与铁损热量，另一路针对前后轴承组做精准温控，避免轴承在高速运转下出现热伸长，保证加工过程中刀尖位置的热稳定性，24V独立风机可辅助壳体表面散热，在封闭的机床防护内也能维持稳定的工作温度区间。防护等级达到IP30，可阻挡加工过程中飞溅的切屑颗粒与冷却液雾进入主轴内部，配合迷宫式密封结构，能在干切、微量润滑加工场景下长期稳定运行，减少密封件的磨损更换频率。安装边界方面，主轴壳体采用规整的近方形截面结构，侧面预留标准安装基准面，可通过压块或者专用主轴抱箍直接固定在设备滑枕端面，顶部预留的两个气液接口对应换刀时的刀柄吹气清洁与松刀动力供给，三个调节旋钮可用于现场调试时的参数微调，无需拆解主轴壳体即可完成基础状态校准。轴承组采用高精度主轴专用轴承，配对方式适配高速运转下的径向与轴向载荷，在小直径刀具铣削硬质材料、铝合金、工程塑料等工件时，能保持足够的切削刚性，避免振刀导致的工件表面质量下降。智能安装系统可让主轴与设备控制系统快速匹配，减少现场调试的接线与参数配置工作量，德国制造的工艺标准让主轴的核心部件精度保持性更强，可根据不同加工场景的功率需求，选择1.5kW或者2kW的功率规格，适配230V或者400V的供电场景，2极或者4极的电机配置可对应不同的转速扭矩特性，覆盖从精加工到半精加工的不同工序需求。
