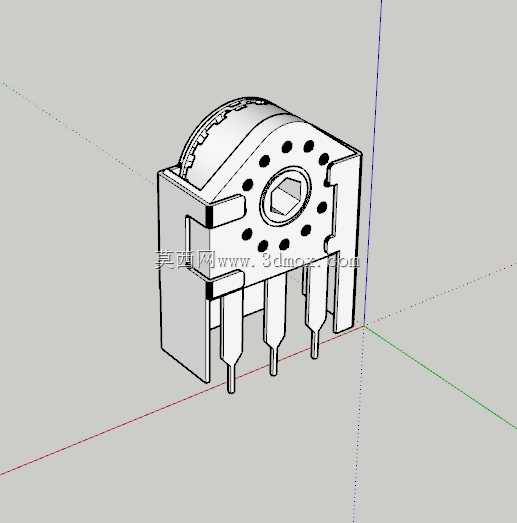

鼠标滚轮用增量式旋转编码器结构

日常使用的普通光电鼠标中，滚轮的滚动信号采集核心就是这类小型增量式旋转编码器，它承担着把滚轮的机械旋转位移转化为可被主控识别的电脉冲信号的作用，是鼠标滚轮功能实现的核心传感部件。不同于鼠标底部的位移光学传感器，这类编码器完全依靠机械接触配合内部码盘完成信号输出，结构紧凑，适配消费类电子的狭小安装空间。从结构设计来看，这类编码器采用卧式插装布局，底部设置三个直插式引脚，分别对应公共端与两路相位差90度的信号输出端，引脚间距符合常规PCB板的通孔焊盘设计规范，可直接通过波峰焊完成固定，不需要额外的固定支架辅助。主体外壳采用阻燃工程塑料注塑成型，外壳上均匀分布的圆形通孔一方面是注塑成型时的工艺孔，减少壳体缩水变形，另一方面也能在编码器长期旋转摩擦时导出内部积尘，降低触点接触不良的概率。中心的六角形轴孔是和鼠标滚轮的塑胶转轴配合的安装位，六角形的截面设计可以保证转轴和编码器轴芯无相对滑动，避免滚轮空转的问题，轴孔的尺寸公差控制在0.05mm以内，既保证装配时可以顺利压入，又不会出现配合间隙过大导致的滚轮晃动。编码器内部的核心是带等分栅格的绝缘码盘，码盘随轴芯旋转时，两侧的弹性接触刷会依次接触码盘上的导电区与绝缘区，输出两路存在相位差的通断信号，主控芯片通过判断两路信号的相位先后，就能识别滚轮的正转与反转方向，同时通过脉冲计数确定滚动的位移量，实现页面滚动、缩放等操作。这类编码器的安装边界需要和鼠标上盖的滚轮让位槽匹配，整体高度控制在10mm以内，宽度不超过12mm，不会占用鼠标内部过多的空间，适配绝大多数常规尺寸的有线、无线鼠标内部布局。设计这类编码器结构时，需要重点考虑接触刷的弹性寿命，通常选用铍青铜作为接触刷材料，保证经过数十万次旋转摩擦后仍能保持稳定的接触压力，不会出现信号断连、乱跳的问题；同时轴芯和外壳的配合间隙需要控制在合理范围，既要保证旋转时的阻尼手感均匀，又不能因为间隙过大导致滚轮左右窜动，影响使用体验。在实际选型应用中，这类编码器的旋转阻尼通常有不同档位可选，阻尼偏大的型号适合需要精准滚动控制的办公场景，阻尼偏轻的型号适合快速滚动的游戏场景，结构上不需要做大幅改动，只需要调整内部阻尼弹片的预压力就能实现不同的手感反馈。外壳两侧的定位凸台可以卡在PCB板对应的定位槽内，避免焊接时编码器出现偏移，保证滚轮轴和编码器轴孔的同轴度，减少装配时的调试工作量。
