安捷伦HDNS-2100光学鼠标镜头结构设计

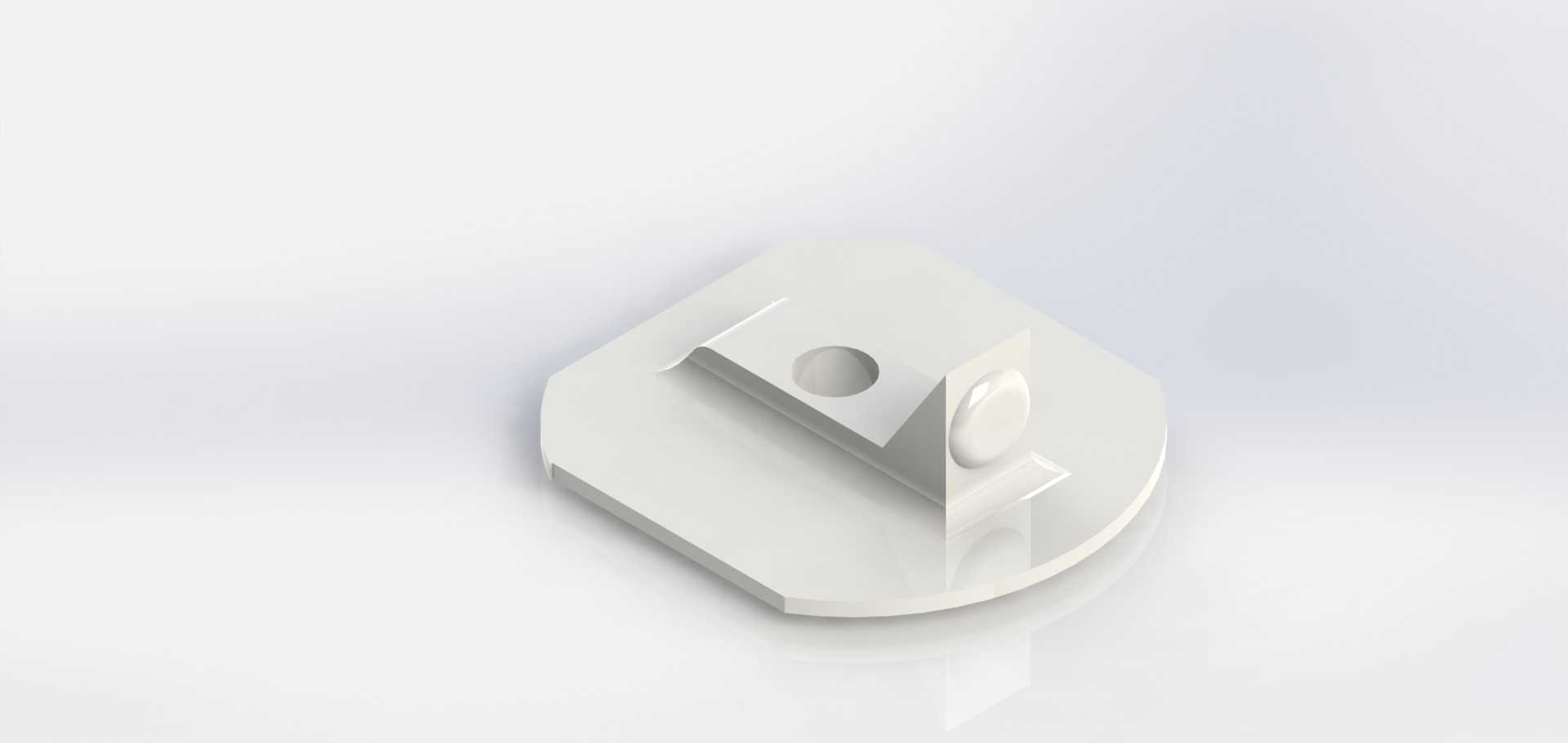

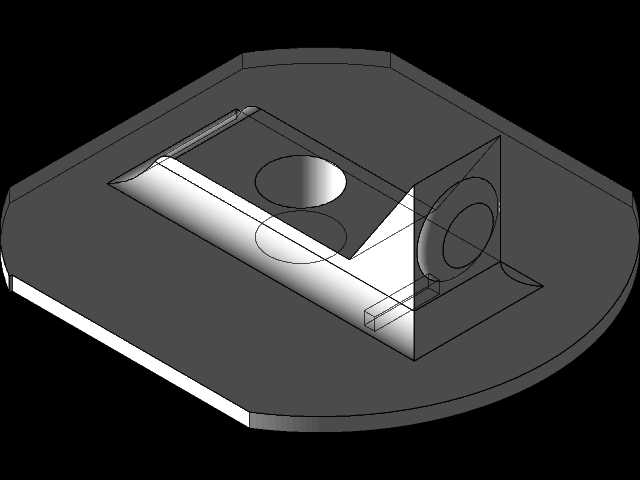

日常办公、电竞外设等场景所用的光学鼠标，其定位精度、追踪流畅度的核心支撑之一，就是配套的光学镜头组件，本次涉及的安捷伦HDNS-2100固态光学鼠标镜头，是专门适配对应光学传感芯片的光路传导部件。从实际使用需求来看，光学鼠标的工作逻辑是通过发光元件照亮接触面，镜头将接触面的纹理影像精准投射到感光芯片上，再通过芯片对连续帧影像的比对计算位移量，这就要求镜头的光路设计必须严格匹配传感芯片的成像靶面尺寸、焦距参数，不能出现光路偏移、成像畸变的问题，否则会出现光标丢帧、定位漂移、追踪卡顿的情况，在高DPI电竞场景或者高精度工业触控操作场景下，这类缺陷会被直接放大，影响操作体验。从结构设计思路来看，这款镜头采用一体化注塑成型的基座加镜头定位结构，基座做了圆角切边的异形轮廓，底部为平整安装面，能够直接贴合鼠标内部的PCB板安装位，不需要额外增加调整垫片；基座上设置的带孔定位凸台，是用来和PCB上的定位柱配合卡接，安装时不需要复杂的对位调整，卡入后即可保证镜头光轴与感光芯片中心完全重合，降低组装环节的公差累积。镜头的安装边界完全适配HDNS-2100芯片的标准封装尺寸，基座的整体高度控制在常规鼠标上壳与PCB之间的预留空间范围内，不会和上壳的按键支撑筋、发光元件的导光结构产生干涉，同时镜头的成像端做了遮光围挡结构，能够阻挡发光元件的直射光线进入镜头，避免杂光在成像面形成光斑，干扰芯片的位移计算。从功能特性上看，这款镜头的光学面做了非球面设计，能够在短焦距下保证接触面成像的边缘清晰度，不需要额外增加校正镜片，既压缩了组件的整体体积，也减少了组装环节的零件数量，降低批量生产的装配成本；基座上的侧向支撑筋一方面加强了镜头安装位的结构强度，避免鼠标跌落、受外力挤压时镜头移位，另一方面也能作为导光结构的限位基准，让发光元件的照射角度刚好覆盖镜头的取像区域，提升光线利用率，在低功耗无线鼠标场景下，能够适当降低发光元件的工作电流，延长电池续航时间。实际选型适配时，需要注意该镜头的焦距参数与感光芯片的匹配度，安装面的平面度公差需要控制在合理范围内，避免安装后镜头倾斜导致成像一侧清晰一侧模糊，同时定位凸台与PCB定位孔的配合间隙不能过大，否则长期使用后受震动影响出现光轴偏移，导致鼠标定位精度下降。
