格雷希尔16位旋转开关结构三维设计

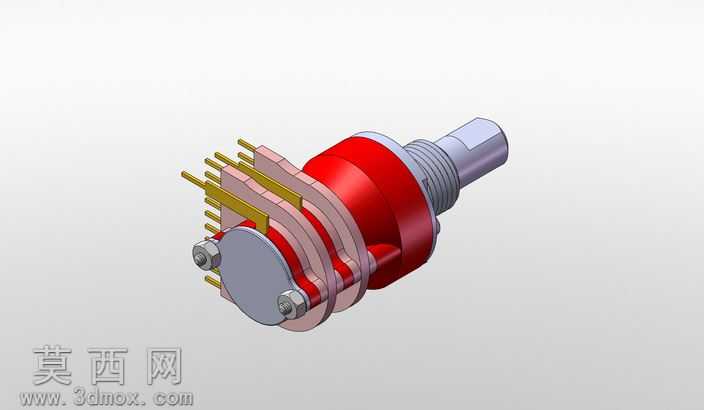

本作品为16位旋转开关的三维结构设计，采用SolidWorks完成全参数化建模，完整还原格雷希尔该款多档位旋转开关的全部装配细节与功能结构。建模过程中首先梳理旋转开关的功能逻辑：该部件依靠转轴旋转实现16个档位的电路通断切换，因此建模优先搭建核心的转轴定位基准，依次完成金属转轴、螺纹安装段、红色绝缘基座、多层叠装接触片组、引脚接线端、端部固定盖板与锁紧螺丝的零件建模。材质渲染阶段针对不同部件的物理属性做对应设置：金属转轴、锁紧螺丝、接线引脚采用抛光金属材质，还原五金件的金属光泽与机加工纹理；红色绝缘基座采用酚醛树脂材质，设置哑光红的漫反射属性，还原工程塑料的磨砂质感；多层叠装的接触铜片设置黄铜金属材质，添加轻微的氧化做旧效果，贴合电子元件的真实生产质感；端部盖板采用镀锌钢板材质，还原浅灰色金属的哑光质感。结构设计上完整还原多层触点叠装结构，每层触点对应不同的信号通路，转轴旋转时带动内部动触点与不同层的静触点接触，实现16个档位的信号切换，建模时严格控制各层接触片的间距与同轴度，还原真实产品的装配公差要求，螺纹安装段的牙型、锁紧螺丝的规格、引脚的间距均参考实物尺寸做1:1还原，保证模型可直接用于结构验证、装配模拟与产品展示。设计过程中优先保证功能结构的完整性，对内部的触点限位结构、转轴档位定位结构做了详细建模，没有省略核心功能部件，既可以用于电子电器产品的配套装配设计，也可作为多档位旋转元件的结构参考案例，模型装配关系清晰，各零件可单独编辑修改，适配不同的设计调整需求。
