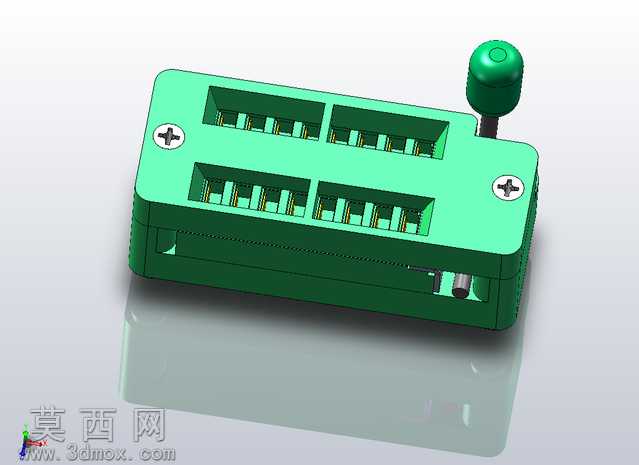

本模型为十六位零插拔力电连接器的三维参数化建模成果,建模阶段以实际工业级ZIF连接器的实物测绘尺寸为基准,在SolidWorks平台中完成全零件的特征化搭建,首先构建连接器的绝缘基座主体,采用拉伸、切除、阵列特征完成基座上双排共十六个接触端子安装槽的精准布局,槽位间距、深度、导向倒角均符合对应规格连接器的通用尺寸规范,基座两侧预留的螺丝安装孔做了沉头结构处理,匹配标准十字盘头螺丝的装配尺寸,同时在基座侧边完成拨杆驱动机构的安装腔体建模,预留凸轮锁紧结构的运动空间。接触端子部分采用薄壁钣金特征建模,还原端子的弹性接触臂结构,对接触端的弧形凸起做了细化处理,保证装配后端子与插针的接触对位精度,端子沿安装槽做等距线性阵列,确保十六个端子的排布整齐无错位。顶部的操作拨杆采用旋转副装配约束,还原ZIF连接器拨杆抬起解锁、压下锁紧的运动逻辑,拨杆顶端的球形操作头做了圆角过渡处理,基座外壳的绿色绝缘材质在渲染阶段采用哑光工程塑料材质,调整材质的粗糙度、漫反射参数还原PA66绝缘塑料的真实质感,金属端子部分采用抛光铜合金材质,添加轻微的金属反射效果,螺丝、拨杆金属轴部分采用镀锌钢材材质,区分不同金属件的色泽差异。渲染输出时采用工作室柔光环境,添加地面反射效果突出连接器的整体轮廓与结构细节,建模过程中充分考虑ZIF连接器零插拔力的核心设计逻辑,即通过拨杆驱动内部凸轮结构带动端子弹性臂张开与收拢,实现插针无外力插入后锁紧固定的功能,所有活动部件均添加了合理的装配间隙,避免运动干涉,整体模型结构完整,细节还原度高,可用于电子接插件结构教学、电路配套结构设计参考、接插件选型展示等场景,清晰展现了这类零插拔力连接器的内部构造与工作原理。
- 全部评论(0)
- 模板大小 1.95 MB
- 售价 10金币
- 浏览次数
- 系统要求 SolidWorks2011,效果图,SolidWorks2012,其它,
- 软件分类 通用机械零部件
