适配Arduino控制的3D打印仿生假肢手结构

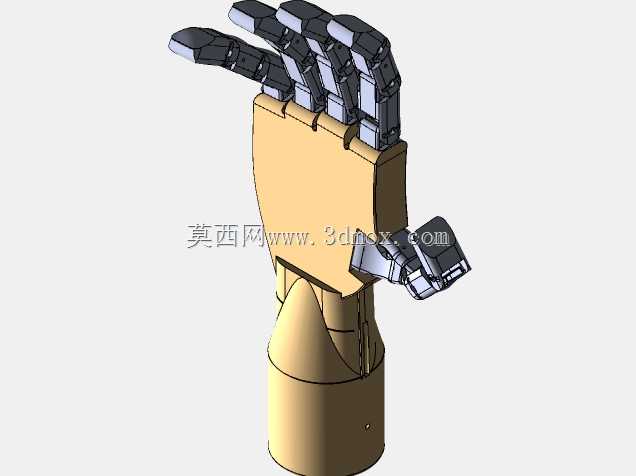

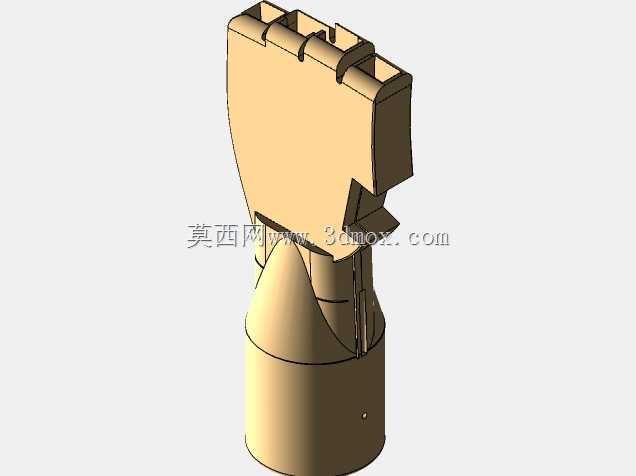

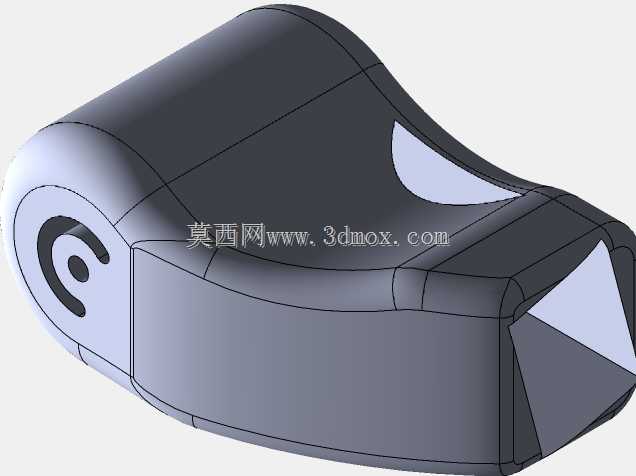

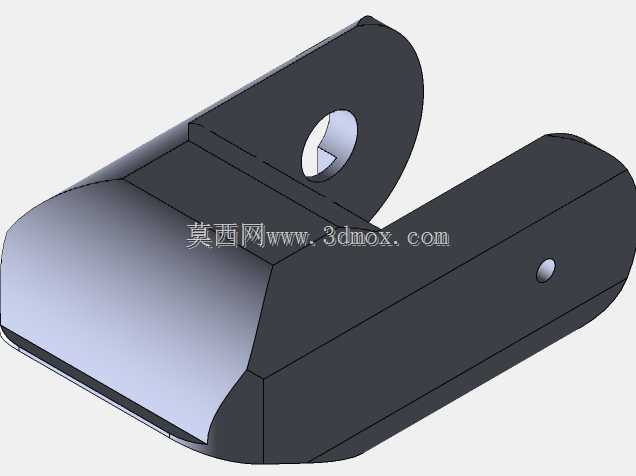

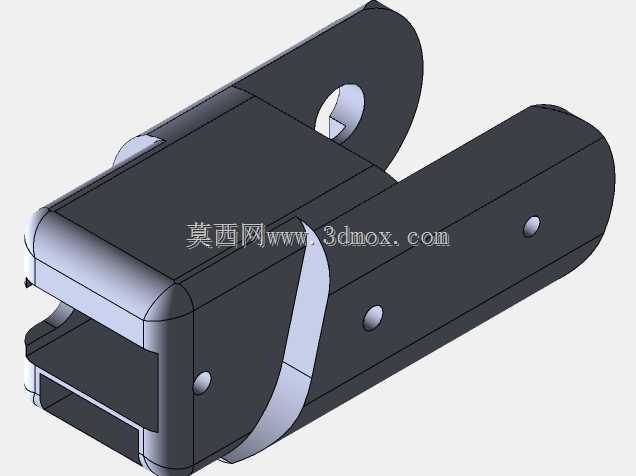

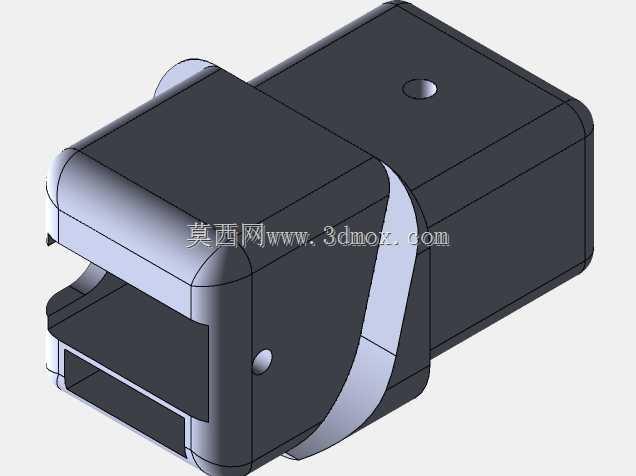

这款仿生假肢手结构面向肢体缺失人群的日常动作辅助场景设计，同时可作为开源硬件教学、仿生机器人研发的验证载体，适配单舵机拉线驱动逻辑，可直接对接Arduino开源控制板完成基础动作调试。从结构设计逻辑来看，手掌主体采用分体式腔体布局，掌心区域预留了伺服电机的安装沉槽，槽位周边设计有均匀分布的走线孔与舵机固定螺柱孔，安装边界适配市面上常用的9g微型伺服电机外形尺寸，无需额外打磨修改即可完成舵机的嵌装固定，腕部设计有标准圆柱对接接口，可与不同规格的假肢接受腔、机械臂连接法兰快速适配，接口处预留的周向定位槽可避免使用过程中手部结构出现周向转动偏移。手指部分采用多段式铰接结构，每根手指的指节转动副都预留了0.3mm的装配间隙，适配3D打印工艺的成型公差，无需额外添加轴承即可实现顺畅的屈伸动作，指节内部设计有拉线导向槽，牵引线可沿槽体布置，避免动作过程中拉线出现跳线、卡滞问题，拇指位置额外设计了独立的转动基座，可实现一定角度的外展与内收动作，配合其余四指的屈伸可完成抓握水杯、拾取小件物品、握持笔具等日常生活动作。从实际使用场景出发，该结构的所有外露部件均采用圆弧过渡设计，没有尖锐棱角，避免使用过程中剐蹭使用者皮肤或接触物品，指腹位置预留了柔性贴片粘贴槽，可粘贴硅胶防滑垫提升抓握摩擦力，整体重量控制在轻量化区间，长时间佩戴不会给残肢造成过大的负重压力。设计过程中充分考虑了3D打印的成型便利性，所有结构均无倒扣特征，无需添加支撑即可完成FDM工艺打印，打印完成后仅需清理少量毛边即可完成装配，铰接位置的公差匹配经过多轮调试，既不会出现间隙过大导致的结构松动，也不会因为间隙过小导致指节转动卡滞，拉线的张紧结构集成在掌体内侧，可通过调节螺丝快速调整牵引线的张紧度，适配不同使用者的动作力度需求。控制层面的结构预留完全匹配Arduino控制板的接线逻辑，舵机信号线、电源线的走线槽从掌体腔室直通腕部接口，可直接将控制板集成在腕部腔体内，无需额外外置控制盒，整体结构的集成度较高，既可以直接作为康复辅具的原型结构进行迭代优化，也可以作为仿生机械手教学案例供结构设计爱好者参考学习，验证多关节拉线驱动结构的动作逻辑与装配可行性。
