无人机搭载双爪式货物抓取执行机构

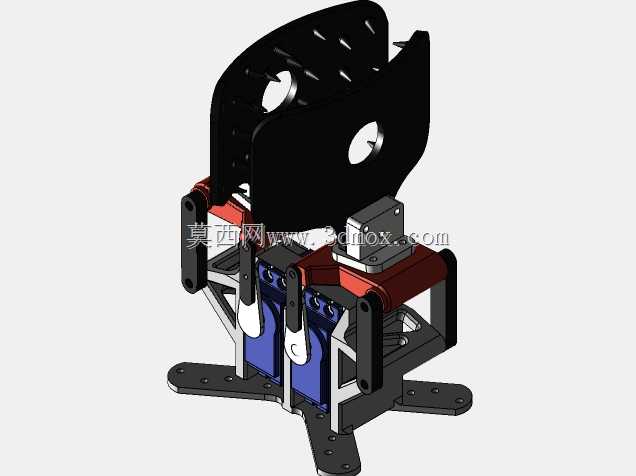

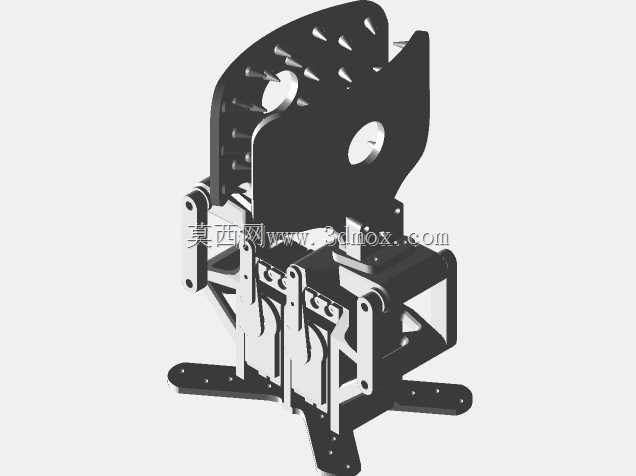

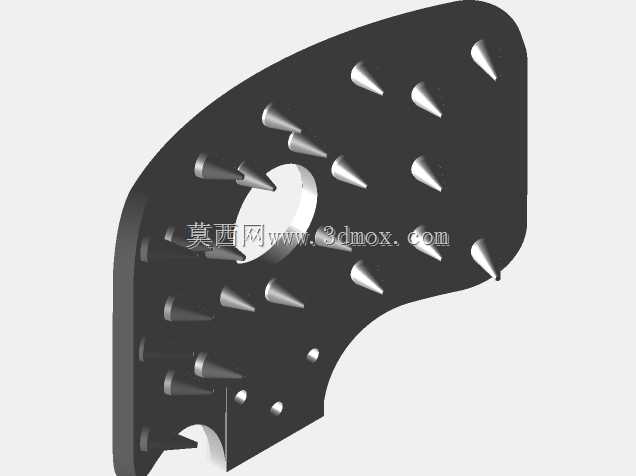

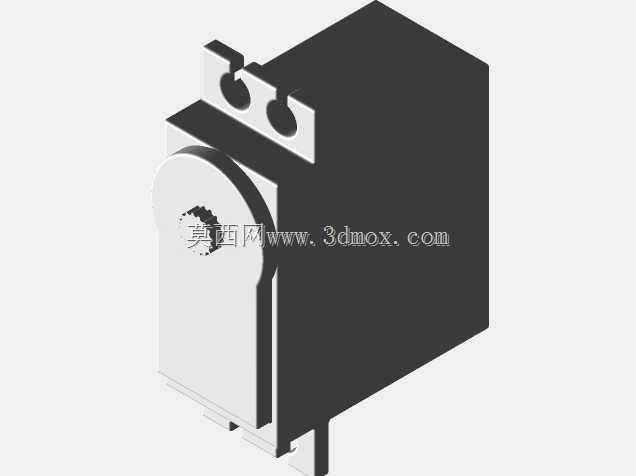

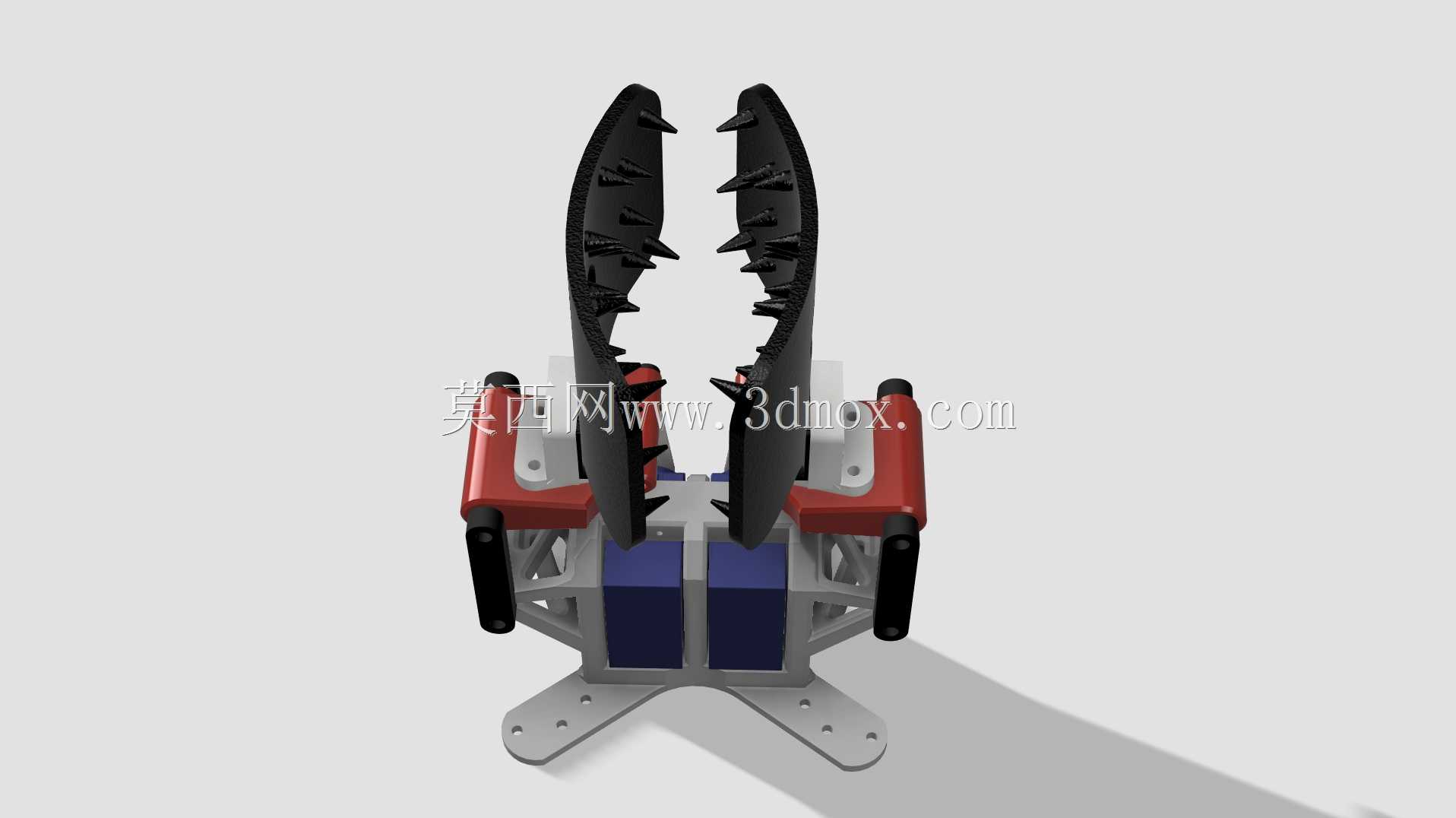

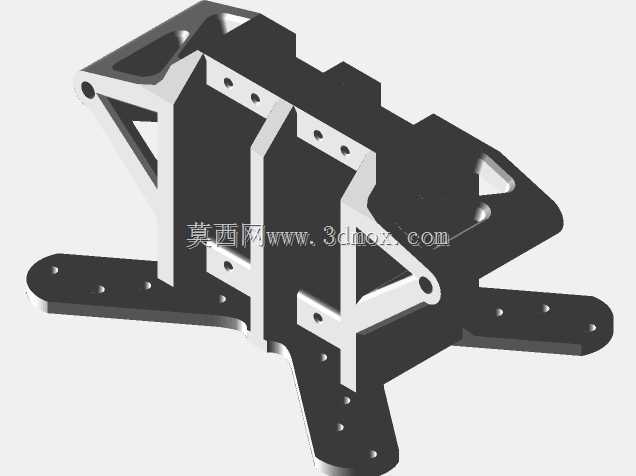

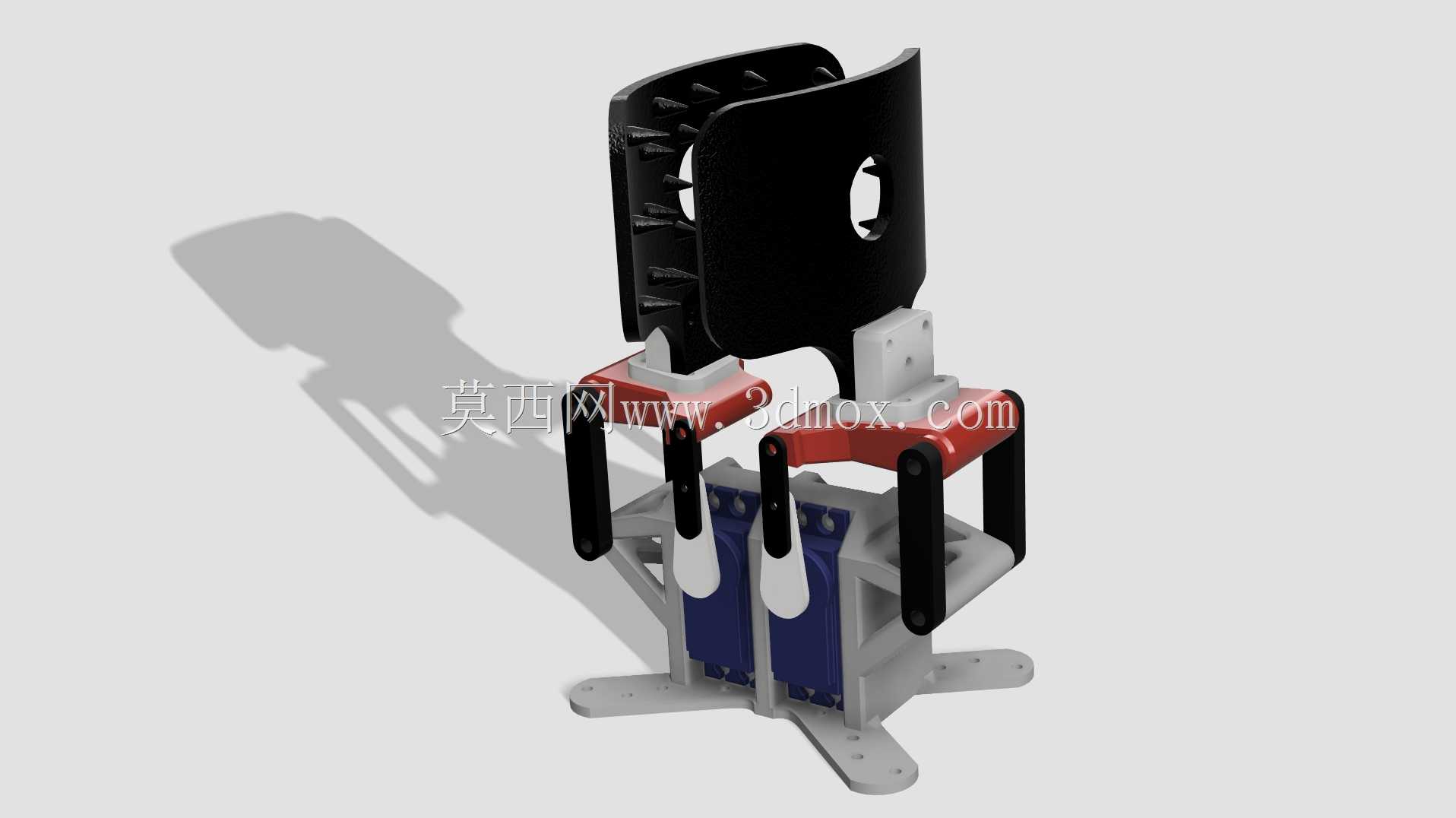

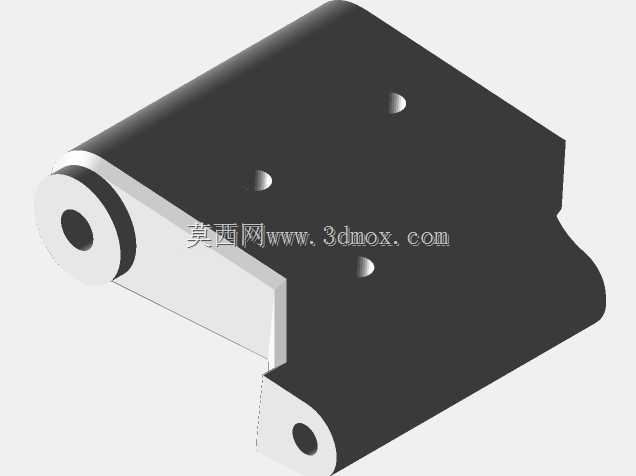

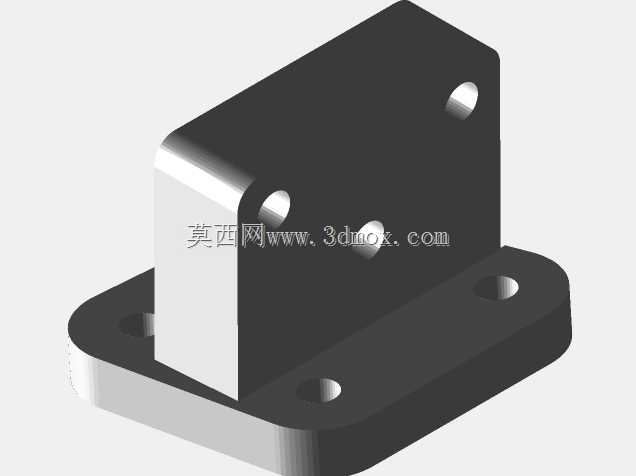

这款双爪式抓取执行机构专为低空物流无人机设计，核心解决无人机在最后一公里配送场景下的货物自主取放痛点，适配多旋翼、垂直起降固定翼等主流载货无人机的挂载接口，可在悬停状态下完成对规整包装货物的夹持与释放动作，无需额外地面人员辅助对接。整套机构采用对称式双爪布局，两个夹爪可独立做开合动作，夹持面做了防滑齿形结构处理，接触货物时能增大静摩擦力，避免飞行过程中气流扰动、姿态调整带来的货物滑脱风险，单组机构额定承载重量为1千克，可适配最大外轮廓尺寸70毫米的方形、圆柱形常规包装货物，覆盖日常小件快递、应急物资投送的常见货物体量。驱动部分选用MG995R伺服系统作为动力源，舵机输出扭矩通过连杆结构传递到两个夹爪臂，传动链路做了间隙补偿设计，开合动作响应延迟控制在0.2秒以内，夹爪开合行程可通过舵机转角参数灵活调整，无需更换结构件即可适配不同尺寸的被夹持物。设计阶段充分考虑无人机机载载荷的重量限制，整体框架采用轻量化镂空结构，非受力部位做了材料去除处理，在保证结构刚性的前提下尽可能降低自身重量，减少对无人机有效载荷的占用；安装底座预留了标准孔位，可直接对接无人机下方的通用挂载平台，安装边界尺寸适配市面上多数载重1-2千克级民用无人机的挂载间距，不需要额外设计转接板即可完成装配。夹爪的开合角度做了机械限位设计，避免舵机过转导致的结构损坏，夹持力可通过舵机输出扭矩参数做线性调整，针对纸质包装、塑料包装等不同硬度的货物材质，可匹配对应的夹持力阈值，既保证夹持稳固，又不会夹损货物外包装。整套机构的重心与安装面中心完全重合，挂载后不会改变无人机的原有重心位置，避免额外的飞控配平负担，飞行过程中机构不会产生多余的晃动，不会干扰无人机的姿态传感器正常工作。在实际作业场景中，该机构可配合无人机的视觉定位系统，在悬停至货物上方预设高度后自动完成夹爪下降、合拢夹持、提升锁定的全套取货动作，到达投放点后自动解锁释放货物，全程无需人工干预，可大幅提升低空无人机配送的作业效率，也可适配无人机巡检场景下的小型取样、物件投递等特殊作业需求。
