Nema23规格带安装支架步进电机结构

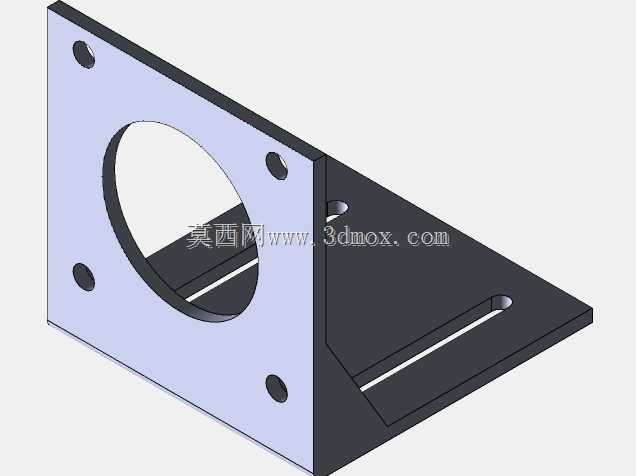

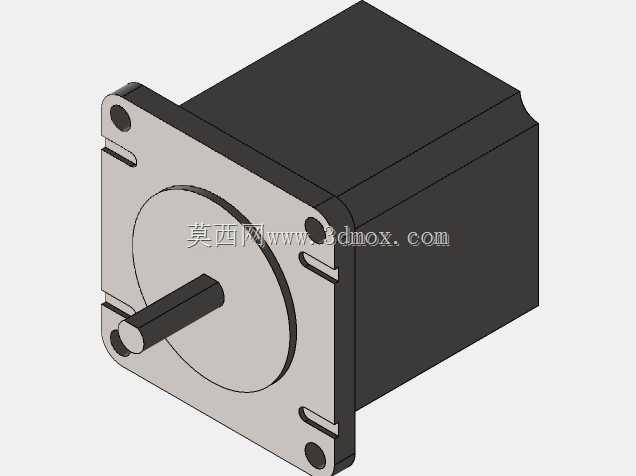

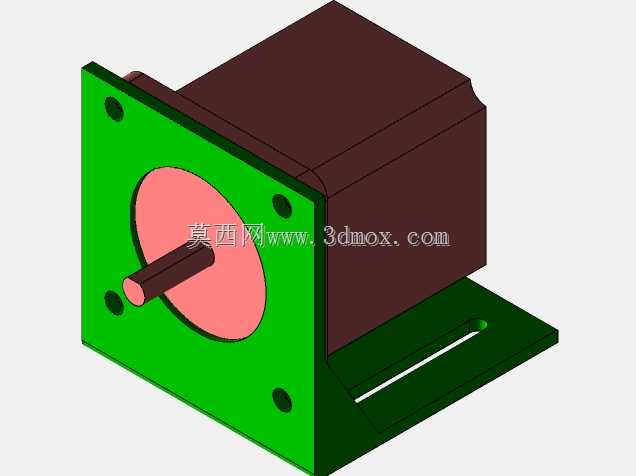

在小型自动化输送线、桌面级数控雕刻设备、3D打印运动轴、非标工位分度机构这类对开环控制精度有稳定要求的场景里，Nema23规格的步进电机是应用占比极高的动力执行部件，这类电机常规保持扭矩覆盖0.9N·m到3N·m区间，适配多数中低负载的直线、回转运动需求，而自带一体式安装支架的结构设计，能大幅减少设计人员单独做电机固定座的建模、出图、加工环节，缩短非标设备的开发周期。从结构设计逻辑来看，这款带支架的步进电机将前端法兰安装面与底部L型安装支座做了一体化适配，前端法兰保留标准Nema23的安装孔位布局，四个安装孔呈56.4mm中心距正方形分布，适配常规的电机座、联轴器连接端的安装公差，输出轴直径为常规8mm规格，轴端预留平键槽位，可直接配套联轴器、同步带轮、齿轮等传动连接件，不需要额外做轴径适配加工。底部的L型支架采用直角折弯结构，支架底面开设长圆形调节腰孔，腰孔的长度方向与电机输出轴轴线平行，安装时可以顺着腰孔方向调整电机的前后位置，不管是配套同步带传动时张紧同步带，还是配套齿轮齿条传动时调整啮合间隙，都不需要额外加工调整垫片，直接松掉安装螺栓滑动调整到位再锁紧即可，能大幅降低现场安装调试的工作量。支架与电机本体的连接部位做了贴合面的限位设计，电机外壳与支架的接触面完全贴合，避免电机运行时的振动导致连接松动，支架的折弯处做了加强筋过渡，能承受电机高速启停时的反作用力矩，不会因为长期负载出现支架变形、电机轴偏移的问题。从安装边界来看，电机本体的方形外壳边长为57mm，加上前端法兰的突出厚度、输出轴的伸出长度，整体轴向尺寸控制在常规Nema23电机的标准范围内，底部支架的底面低于电机本体最低点3mm左右，安装时不需要在安装底板上开设避让电机外壳的沉槽，直接用螺栓穿过腰孔固定在安装平台上即可，法兰端的安装面与支架底面的垂直度控制在0.05mm以内，能保证电机输出轴与安装平台的平行度要求，避免出现传动别劲、电机负载异常升高的问题。这类集成支架的步进电机结构，在做三维布局时可以直接调入装配体，不需要额外绘制固定座零件，也不用反复核对电机与支架的配合公差，能有效避免设计阶段出现的安装干涉问题，尤其适合快速迭代的非标自动化设备开发场景，设计人员只需要确认安装空间、负载扭矩匹配性，就可以直接选型使用，减少重复建模的无效工作量。
