多旋翼无人机用大拉力无刷盘式动力电机

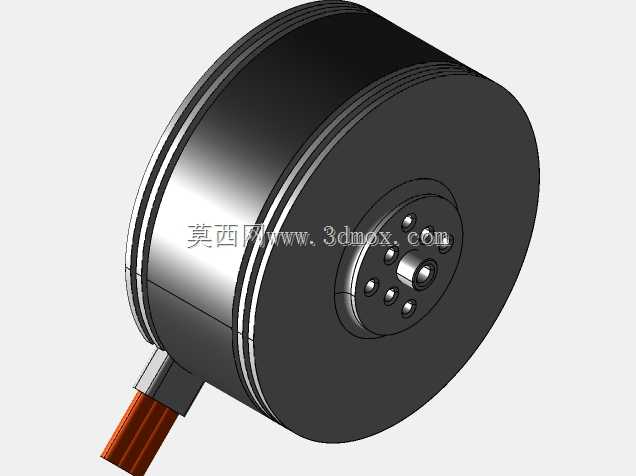

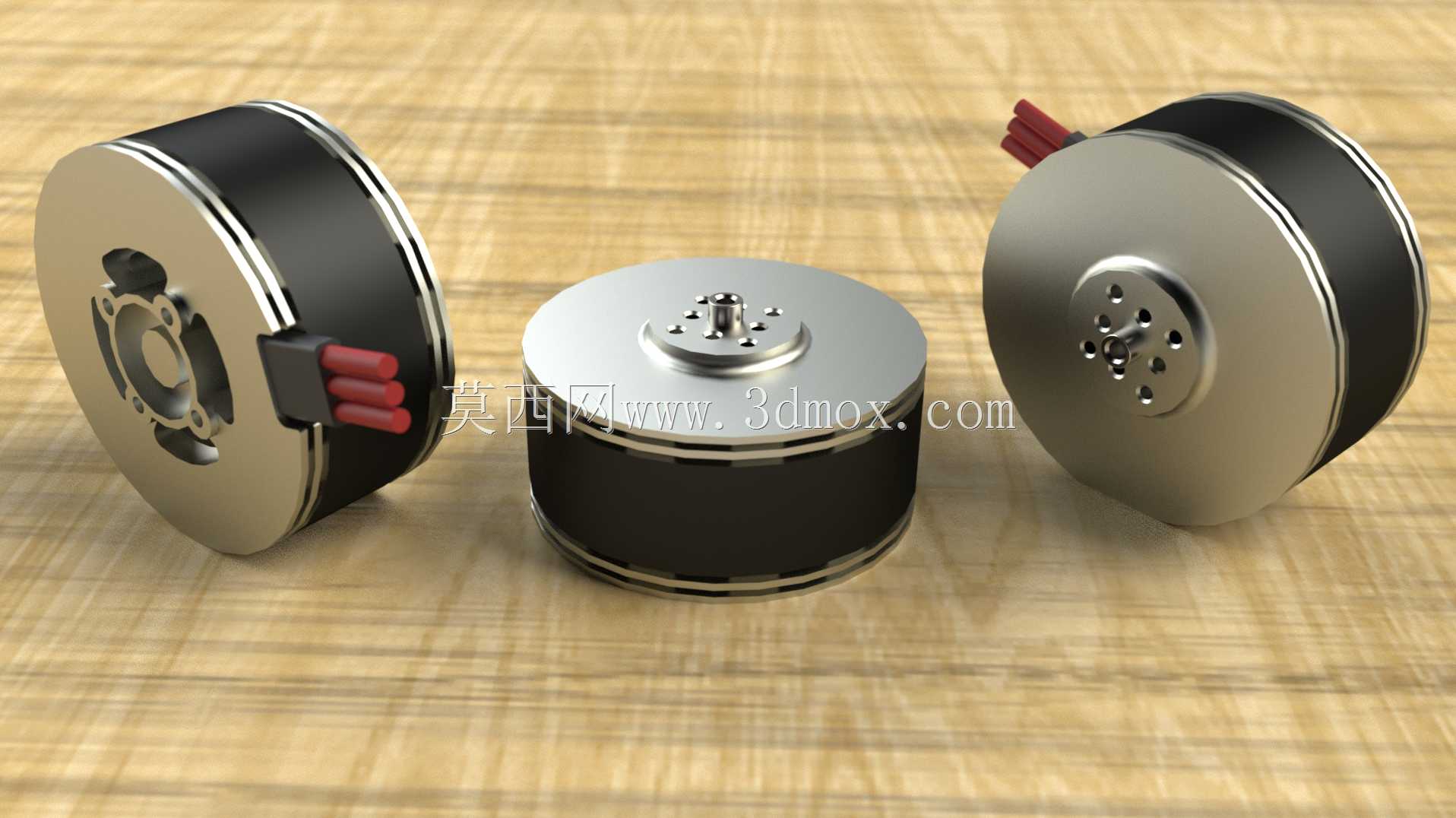

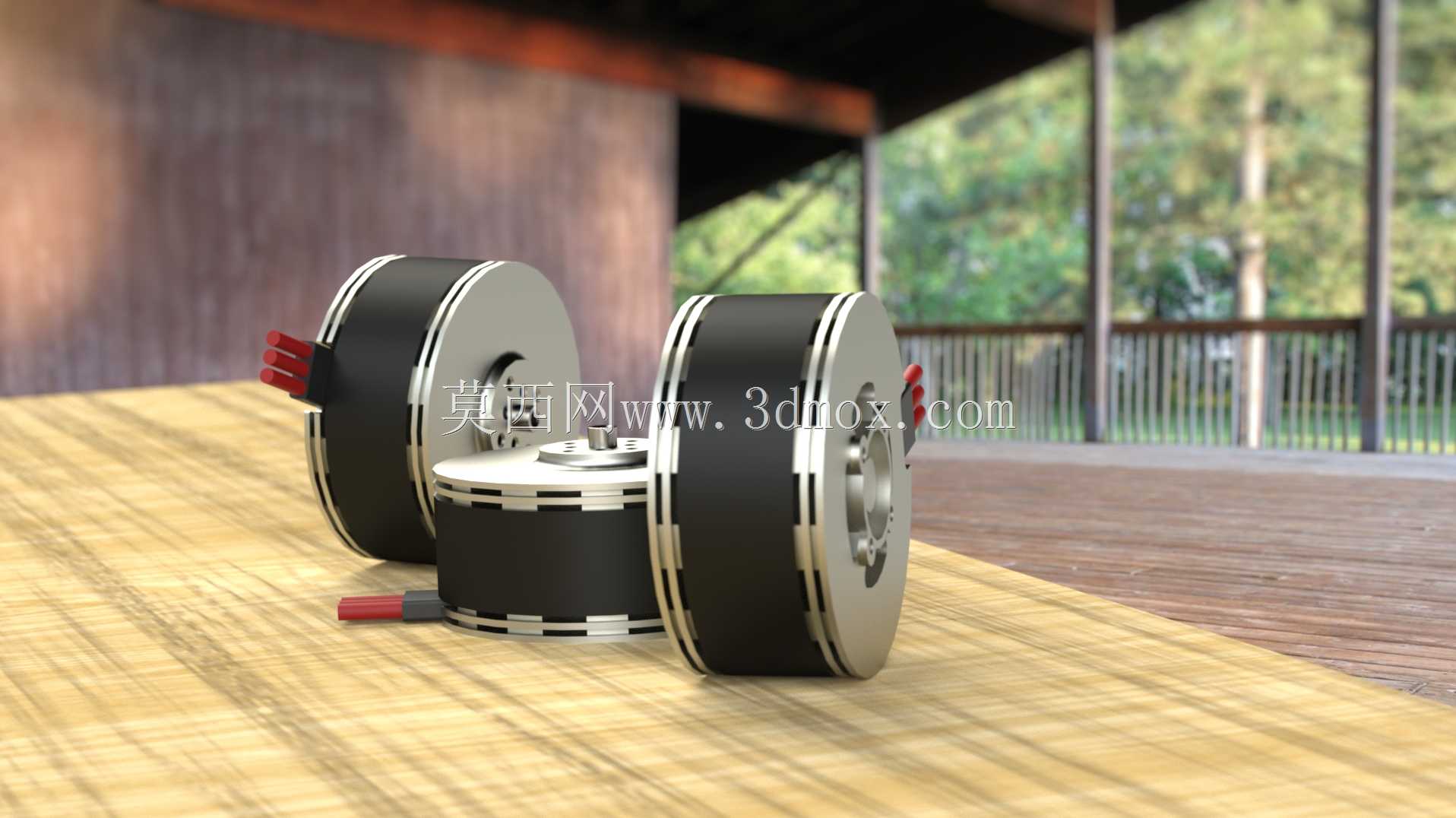

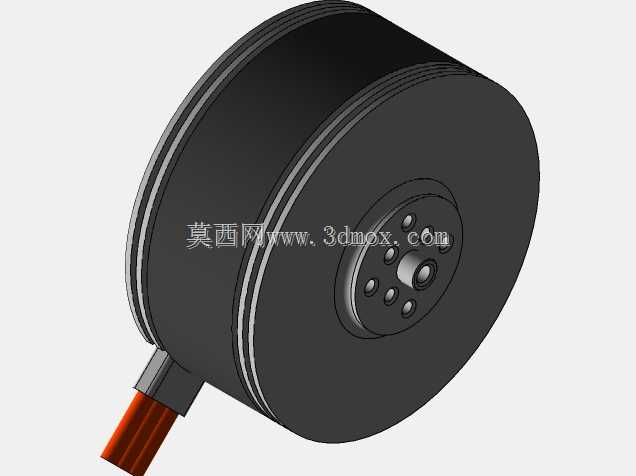

这款盘式无刷动力单元，最初是为大载重多旋翼无人机、垂直起降固定翼航模以及重载植保无人机设计的核心动力部件，在实际选型应用中，也常被改装用于小型水下推进装置、桌面级云台稳定转台、轻型电动滑板的动力输出端，适配场景覆盖了对动力重量比要求极高的各类轻量化电动设备。从结构设计逻辑来看，采用外转子盘式布局并非单纯追求扁平化外观，核心是通过最大化转子磁钢的排布半径，在相同绕组电流下获得更高的扭矩输出，省去了传统内转子电机搭配减速齿轮组的传动损耗，同时也降低了传动结构带来的震动与故障点，对于对震动敏感的航拍无人机、测绘无人机来说，这种直驱结构能大幅减少飞控系统的减震调校工作量。设计阶段优先考虑了安装边界的通用性，定子基座预留的四个安装孔位采用行业通用的孔距标准，可直接适配市面上绝大多数15寸至22寸碳纤维螺旋桨的安装座，转子外壳的出线端做了弧形倒角处理，避免大拉力工况下线缆反复弯折出现断芯问题，绕组部分采用耐高温漆包线多层平绕，槽满率控制在78%左右，既保证了大电流下的过流能力，也预留了足够的散热间隙。实际工况下，持续大拉力输出时的热量会通过定子基座的铝合金材质直接传导到安装机臂上，配合转子旋转带动的气流穿过定子与转子之间的缝隙，可实现被动风冷散热，不需要额外加装散热风扇，进一步降低了整机重量。外壳的接缝处做了凹凸止口设计，日常户外作业时可阻挡大部分沙尘、飞溅的药液侵入绕组区域，应对小雨环境下的短时飞行也不会出现电路短路问题。输出轴采用不锈钢材质与转子外壳过盈压装，配合双轴承支撑结构，在满油门拉力输出时不会出现轴芯晃动的问题，保证螺旋桨旋转的动平衡精度，减少整机的共振区间。在进行三维建模时，所有安装孔位、配合公差都按照实际加工精度还原，包括转子磁钢的排布间隙、定子硅钢片的叠厚尺寸都做了1:1复刻，结构设计人员可以直接将该模型导入整机装配体中，核对机臂的安装空间、螺旋桨的旋转间隙，不需要反复调整安装位的尺寸参数，也可以直接基于该模型的安装接口设计配套的快拆桨座、电机减震座等附属配件。
