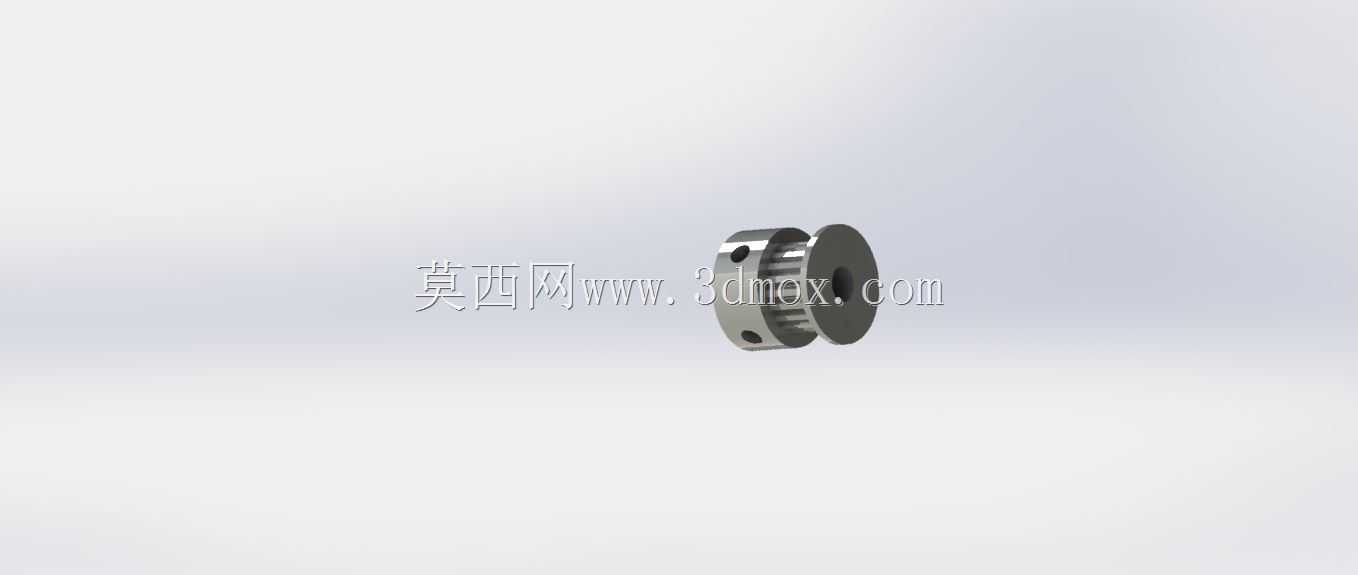

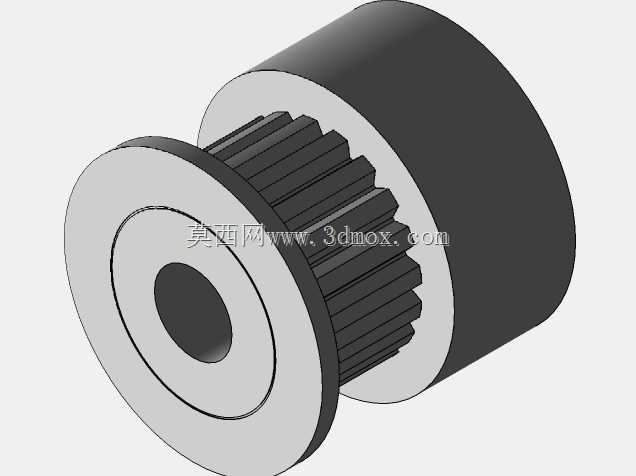

GT2型20齿16mm孔径同步带轮结构

这类同步带轮是精密传动场景里的常用部件，日常在桌面级3D打印机的XY轴传动、小型自动化点胶设备的位移模组、轻载机械手的直线运动单元里都能见到它的身影，核心作用是和GT2规格同步带啮合，把电机输出的旋转运动转化为精准的直线位移，或是在平行轴之间传递定比旋转动力，相比平带传动它不会出现打滑丢步的问题，相比齿轮传动它的安装中心距容错率更高，运行噪音也更低，很适合对传动精度有要求但载荷不大的轻载传动场景。从设计层面来看，这款带轮采用20齿的齿形配置，匹配GT2齿距的圆弧齿同步带，齿廓做了适配同步带齿形的圆弧过渡，啮合过程中不会出现齿根应力集中的问题，能减少同步带的磨损，延长传动带的使用寿命。带轮的内孔直径为16mm，适配输出轴径为16mm的步进电机、直流伺服电机，孔侧设计了两个径向顶丝孔，安装时可以通过紧定螺钉直接顶紧在电机轴的铣扁位上，不需要额外做键连接，装配流程简单，也能避免传动过程中带轮和电机轴出现相对转动的滑差问题。带轮的轮体部分做了挡边设计，两侧的凸缘可以限制同步带在高速往复运动时出现轴向窜动脱带的问题，不需要额外加装带轮挡片，减少了装配零件数量。齿面的加工精度直接影响传动的回程误差，建模时齿形参数严格匹配GT2带的标准齿形参数，齿槽深度、齿顶圆弧半径都按照通用传动件的设计规范取值，保证和标准同步带啮合时的侧隙处于合理区间，既不会因为侧隙过大出现传动回程误差超标的问题，也不会因为侧隙过小导致带轮和同步带啮合过紧，增加运行阻力和带的磨损。安装边界上，这款带轮的总长度、轮体外径都适配常规的GT2同步带宽度，安装时只需要保证电机轴和从动带轮轴的平行度在允许范围内，同步带的张紧力调整到合适区间，就能实现稳定的无滑差传动。在小型自动化设备的设计选型中，这类带轮因为结构紧凑、安装便捷、传动精度稳定，是轻载精密传动场景的首选传动部件，建模时还原了顶丝孔、挡边、齿形的所有细节，能直接用于装配干涉检查、传动路径模拟，也能作为出加工图纸的基础模型使用，不需要二次修改齿形参数就能直接对接加工环节。
