直角出线式USBB型接口连接器结构

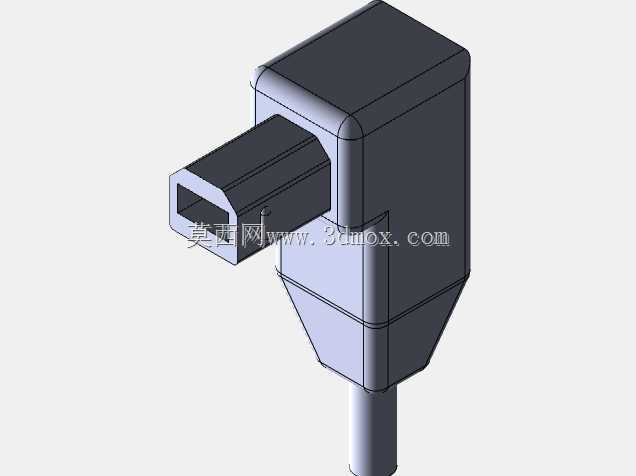

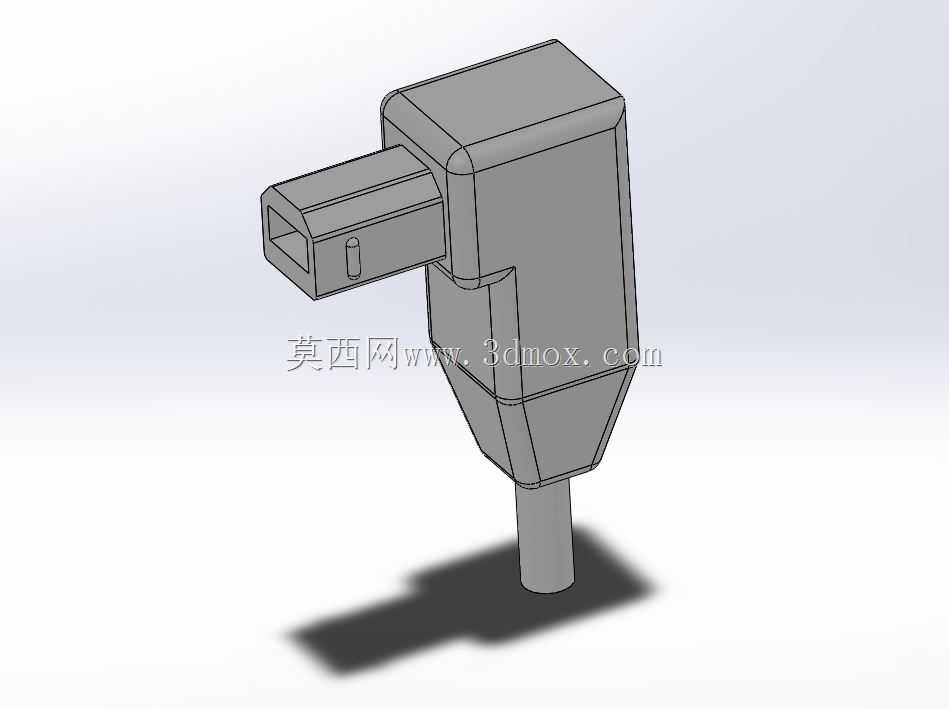

在工业控制外设、老式打印设备、专业音频接口以及部分嵌入式工控装置的布线场景里，直角出线的B型USB连接器是解决狭小空间布线干涉的常用接插件方案。这类接插件的核心作用是在设备端实现USB2.0协议下的稳定数据传输与供电连接，相比直头出线的同规格连接器，直角结构能让线缆沿设备外壳表面平行延伸，避免线缆过度弯折导致的线芯断裂，同时减少接插件尾部的出线占用空间，适配设备安装后与墙面、机柜框架间距不足的布线场景。从结构设计逻辑来看，这款接插件分为公头插接段、主体塑壳段、线缆尾套三个核心部分，公头插接段严格遵循USBB型接口的标准尺寸规范，插接端的金属屏蔽壳厚度、内部胶芯定位槽、接触弹片的伸出长度都匹配通用母座的插接公差，保证插拔时的顺畅度与接触可靠性，不会出现插接过紧或松旷的问题。主体塑壳采用直角过渡的L型结构，转角处做了圆弧过渡处理，避免应力集中导致的塑壳开裂，内部的胶芯定位结构将四个信号接触弹片精准固定，同时金属屏蔽层从公头端一直延伸到塑壳尾部，实现全链路的电磁屏蔽，减少工业现场复杂电磁环境对数据传输的干扰。线缆尾套采用锥度渐缩的结构，从塑壳连接处的大直径逐步过渡到适配线缆外径的尺寸，尾套的长度设计兼顾了线缆弯折缓冲与空间占用，能在出线位置给线缆提供足够的支撑，避免线缆在根部反复弯折造成的内芯折断。在安装边界上，公头插接段的插入深度符合通用标准，L型主体的两个垂直方向的外轮廓尺寸控制合理，当公头完全插入设备母座后，直角出线方向的塑壳外边缘不会超出常规设备外壳的安装凸台范围，不会和周边的其他接口、固定螺丝产生干涉，尾套的最大弯折角度适配常规设备布线的走线需求，不需要额外预留过大的线缆弯折空间。设计时还考虑了插拔受力的合理性，塑壳表面的防滑纹路位置刚好对应人手插拔时的手指施力区域，插拔时的作用力方向和公头插接方向保持一致，避免斜向插拔导致的公头胶芯断裂或母座焊盘脱落问题，内部的接触弹片采用弹性铜材，表面做镀金处理，保证多次插拔后依然有稳定的接触电阻，适配工业场景下需要频繁插拔调试的使用需求。
