28BYJ-48步进电机PCB适配更换盖结构

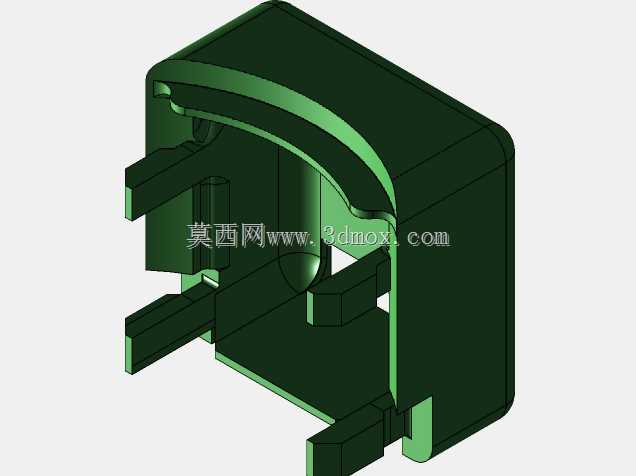

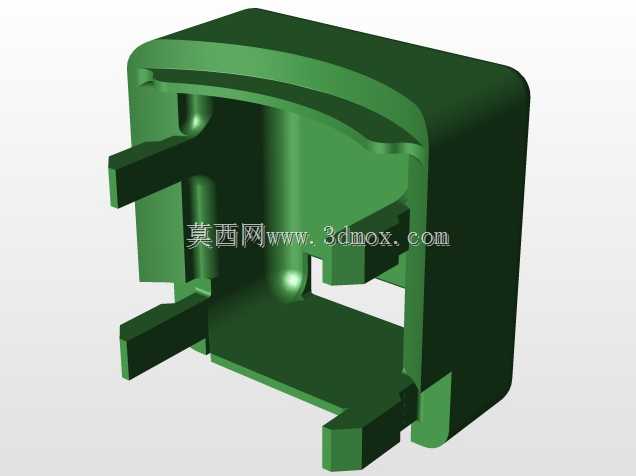

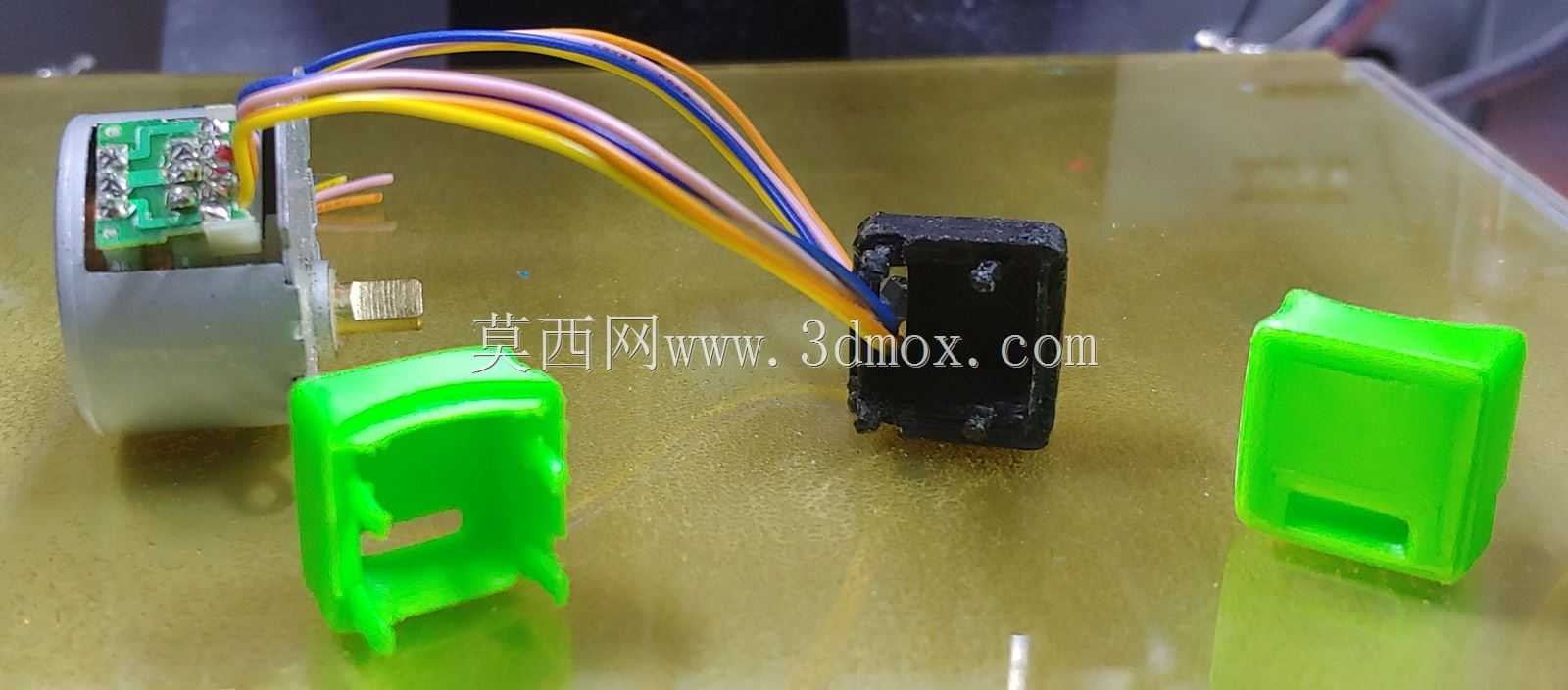

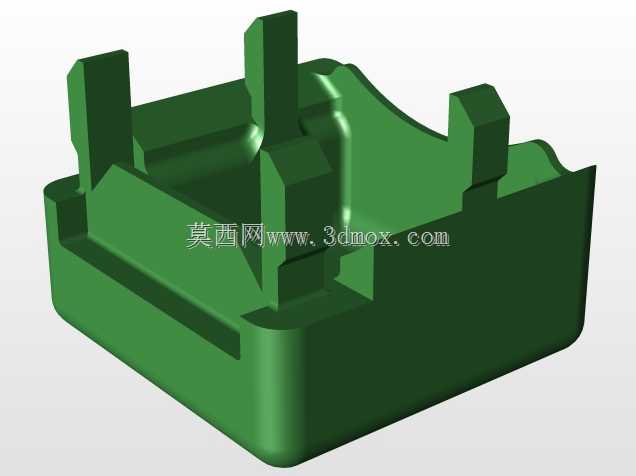

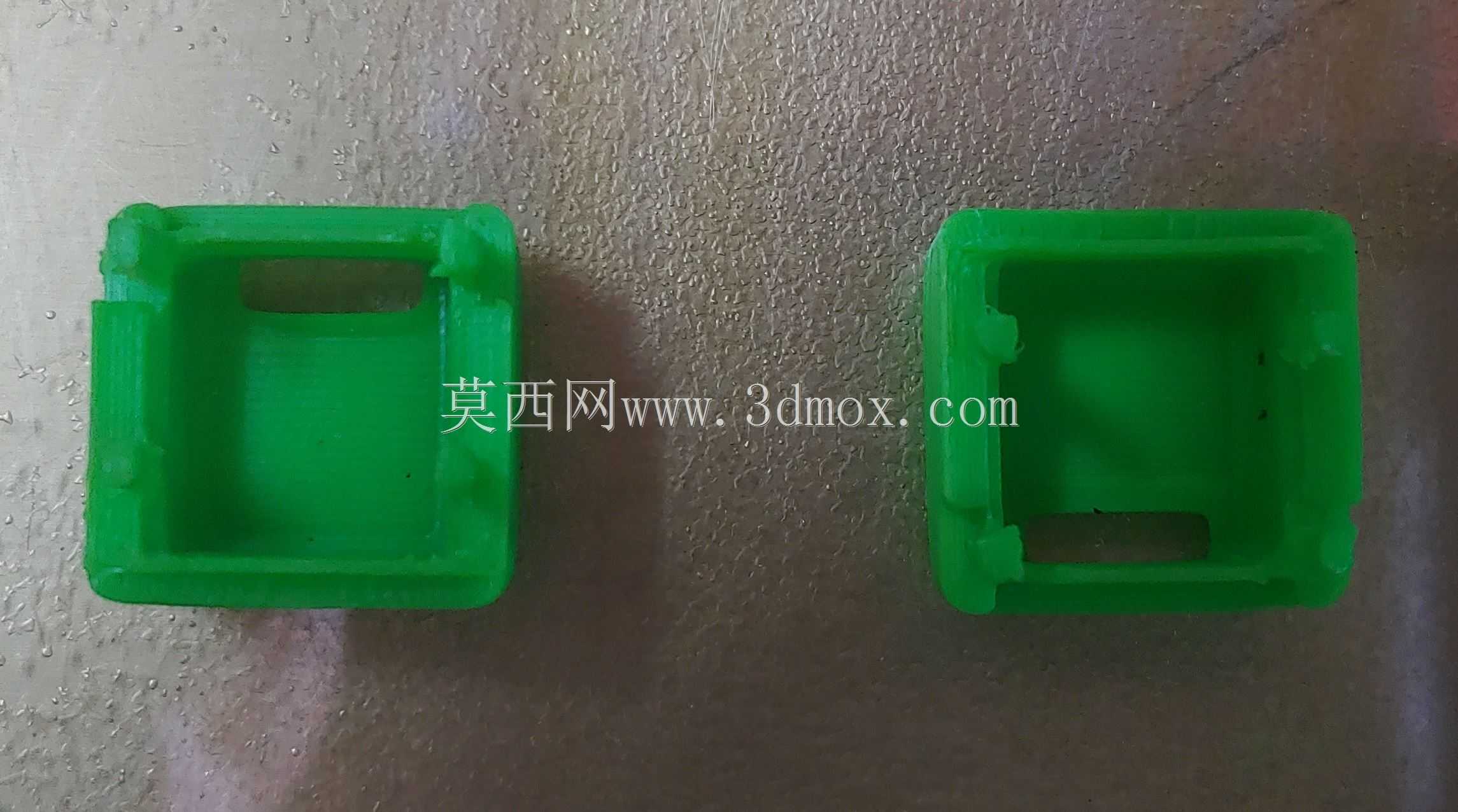

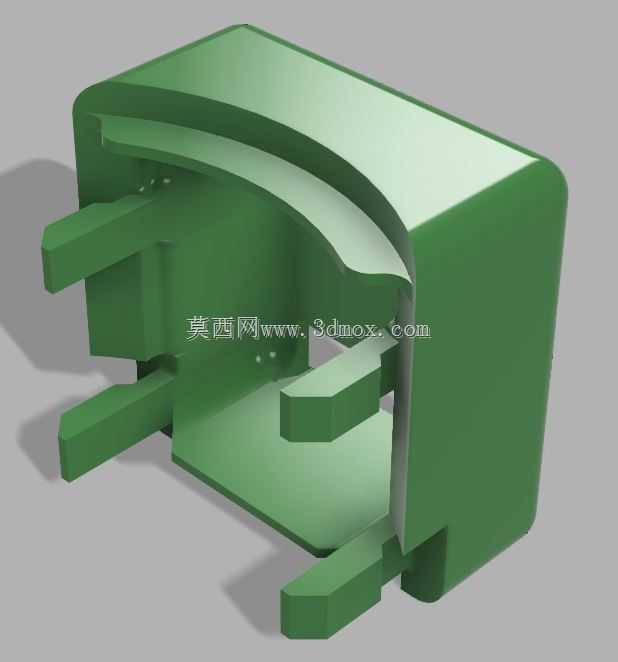

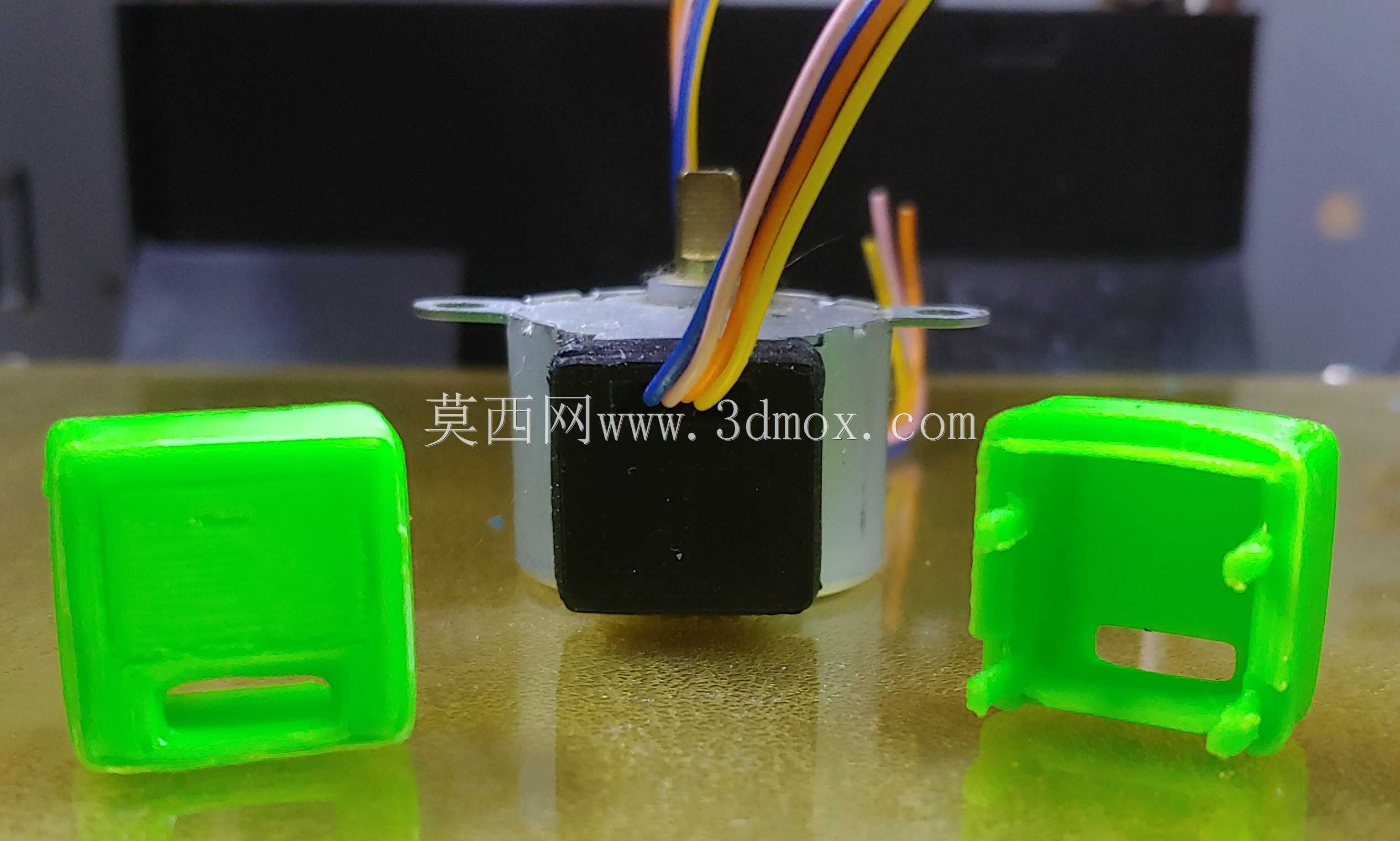

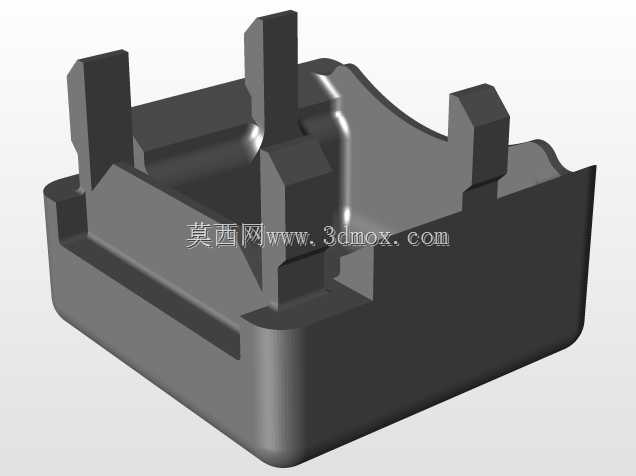

在小型步进电机的应用场景里，28BYJ-48作为常见的减速步进电机，大量用在智能家居风摆、小型云台、自动阀门执行器、教学实验装置这类对成本敏感、扭矩需求适中的场合，不少开发者在做方案迭代时，会遇到原厂单极驱动的电机需要替换为双极驱动版本的情况，这时候原有电机端的PCB防护盖会因为板型布局差异出现干涉、扣合失效的问题，没法继续起到防护与定位作用，这款更换盖就是针对这类改装场景设计的适配结构。从实际使用的角度出发，这个盖子首先要满足PCB板的安装限位需求，内侧的几道凸筋是专门对应双极驱动PCB的板边缺口做的定位结构，安装时不需要额外打胶或者增加紧固件，顺着凸筋导向推入就能卡在电机端的对应卡槽里，外侧伸出的几个插脚是对应原有安装位的固定结构，完全匹配原盖的安装边界，不需要对设备端的安装孔位做二次修改，替换时直接拆下损坏或者干涉的原盖，扣上这个适配盖就能完成装配，不会额外增加改装的加工成本。设计的时候优先考虑了安装的容错空间，盖体内部的容腔做了0.3mm的余量预留，避免不同批次PCB板的厚度公差导致扣合过紧或者松垮，边缘的弧形过渡一方面是匹配电机端部的圆弧外形，减少装配后突出的棱角，避免在狭小安装空间里刮蹭周边线束，另一方面也能提升塑胶件注塑成型时的熔体流动性，减少拐角处的应力集中，提升部件的抗摔抗形变能力。从安装边界来看，盖体整体的外轮廓尺寸完全沿用原盖的外形参数，总长度、宽度以及突出的插脚位置都和原厂件保持一致，在原有设备的装配空间里不会出现额外的干涉，哪怕是已经完成总装的设备，只需要拆开电机端的小空间就能完成更换，不需要拆解整个设备结构。盖体的壁厚做了均匀化处理，整体壁厚保持1.2mm，既保证了足够的结构强度，在日常拆装、设备运行振动的情况下不会出现开裂，也不会因为壁厚过大导致注塑时出现缩痕，影响装配精度。内侧的空腔避开了PCB板上的焊点与插针位置，不会出现压坏元件、导致短路的风险，同时盖体和PCB板之间预留了0.5mm的间隙，避免设备运行时的振动导致盖体摩擦元件引脚，长期使用出现磨损掉屑引发电路故障。在实际选型使用时，只要是28BYJ-48系列电机从单极驱动改双极驱动出现原盖干涉、损坏的情况，都可以直接用这个结构替换，不需要重新测绘设计配件，能大幅缩短改装方案的验证周期，减少非标配件的开模或者3D打印的试错成本，对于小批量改装的项目来说，这类标准化的适配结构能有效提升装配效率，降低配件的管理成本。
