直角输出JGY370蜗杆传动减速电机结构

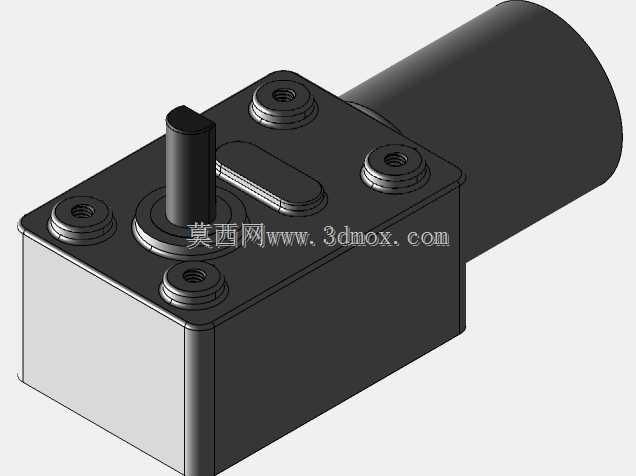

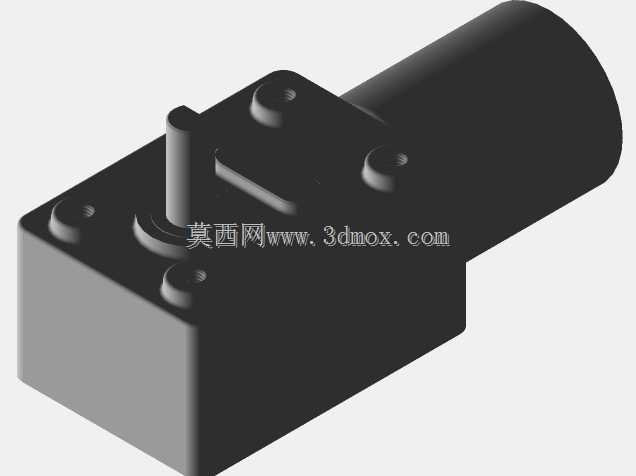

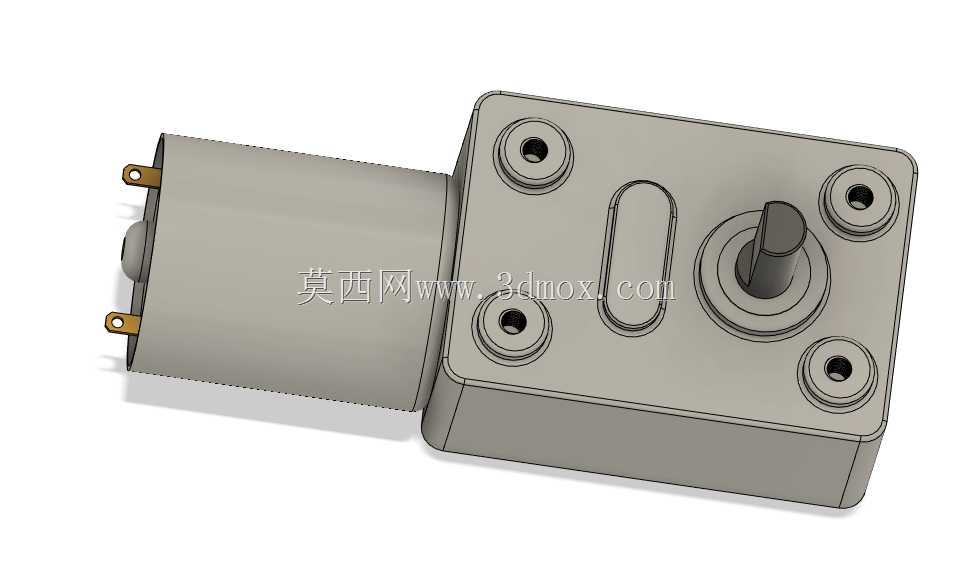

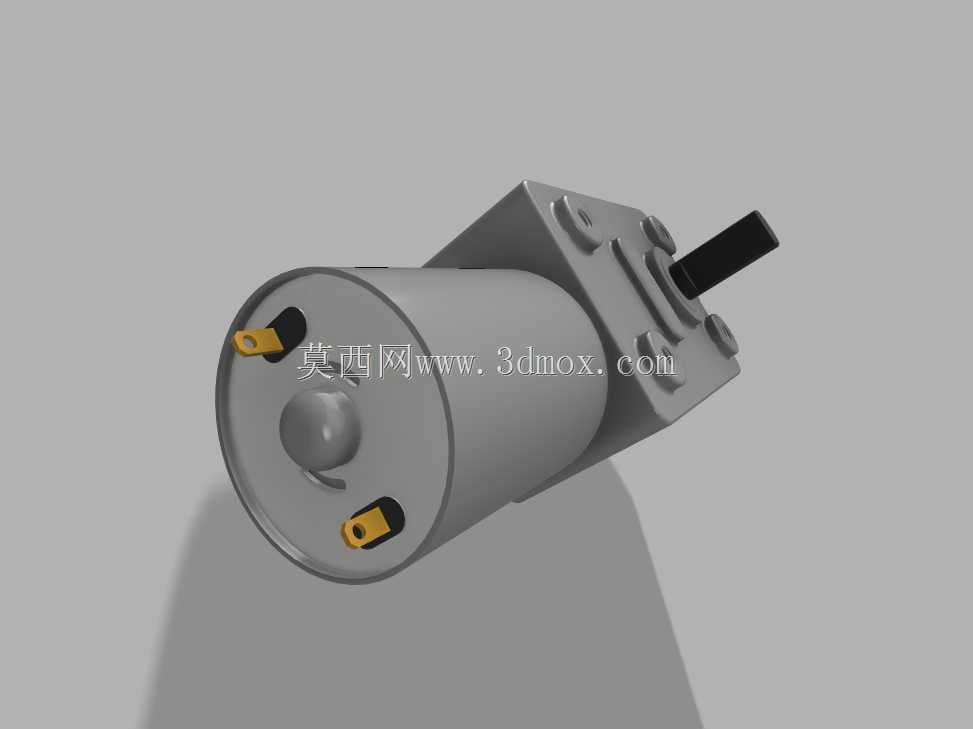

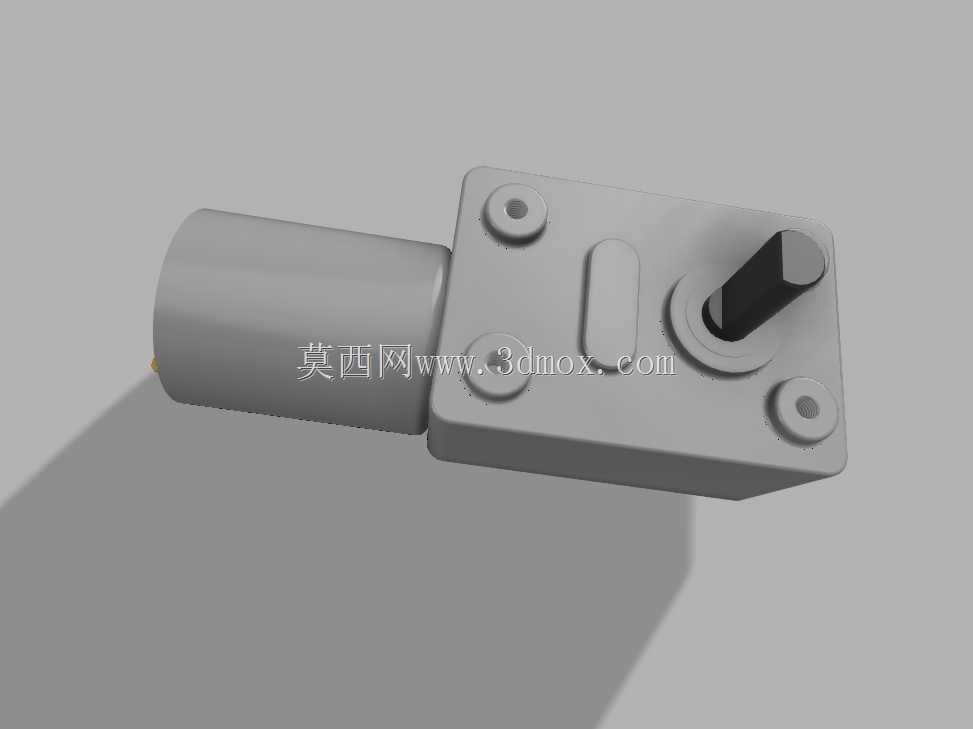

做小型自动化设备结构选型的时候，这类直角输出的蜗杆减速电机一直是小空间传动布局的常用选项，很多桌面级小型输送线、智能柜锁具传动、小型云台转动机构、自动售货机的货道驱动结构里，都能见到同结构产品的应用。不同于普通直列排布的减速电机，这款产品采用蜗杆蜗轮的传动结构，电机本体与输出轴呈90度垂直布局，能在不额外增加传动换向结构的前提下，直接改变动力传输方向，大幅压缩整体安装空间，很多设备内部横向空间局促、纵向有预留安装位的场景，用这类结构的动力部件能省掉不少锥齿轮换向的额外设计工作。从结构设计逻辑来看，这款产品的减速箱部分采用方形压铸壳体，四个角位预留了贯通的安装孔位，安装时可以直接从壳体外侧穿入螺丝固定到设备安装板上，不需要额外设计夹持式的固定支架，安装边界清晰，固定后的结构稳定性更好，不会因为长期正反转启停出现固定位松动的问题。输出轴采用单轴凸台结构，轴伸端的直径与键位匹配常规小型联轴器、同步带轮的安装尺寸，输出端的轴承位嵌入减速箱壳体内部，能承受一定的径向负载，适配带轮、齿轮直接挂载的使用场景，不需要额外增加支撑轴承座。电机部分采用常规370规格的直流有刷电机本体，和减速箱的连接位采用定位止口配合，装配时能保证电机轴端的蜗杆与减速箱内蜗轮的啮合间隙处于合理范围，既不会因为间隙过大出现传动回程差超标的问题，也不会因为间隙过小导致传动阻力过大、运行发热严重。这类蜗杆传动结构本身具备一定的自锁特性，当设备断电后，输出端不会因为负载端的外力作用出现反向转动，在一些需要断电保持位置的场景，比如小型升降机构、角度翻转定位结构里，这个特性能省掉额外的刹车或者抱闸结构，进一步简化整体设备的设计复杂度。在实际建模选型的时候，需要重点注意减速箱壳体的外形轮廓与安装孔的孔位间距，确认安装板上的预留空间不会和周边的走线、其他结构件产生干涉，同时要核对输出轴的轴伸长度，确保挂载的传动件不会和减速箱端面产生摩擦，另外电机尾部的供电引脚位置也要预留足够的接线空间，避免装配时导线被挤压破损。这类动力部件的传动比覆盖范围较广，选型时可以根据负载需要的转速、扭矩参数匹配对应的减速比规格，不需要对减速箱内部结构做二次修改，能大幅缩短小型设备的开发周期。
