大扭矩60KG数字舵机结构设计

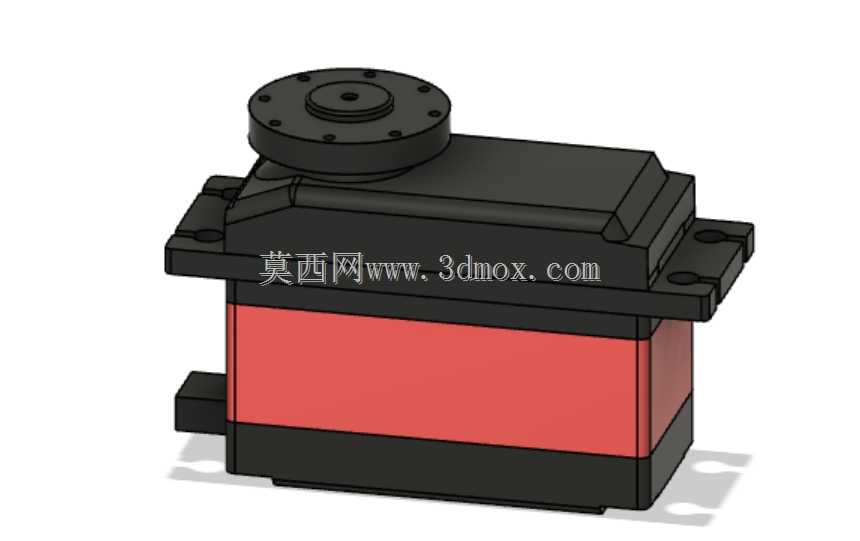

这款60KG扭矩等级的数字伺服舵机，在工业级小型执行机构场景中有着极高的适配性，常被用于重载机械臂关节驱动、大型航模舵面控制、自动化设备工位切换执行、智能物流分拣摆杆驱动等对输出扭矩、定位精度有较高要求的场合。不同于小扭矩塑料齿舵机的设计取向，该舵机在结构设计阶段就优先考虑了重载工况下的结构强度与长期运行稳定性，主体外壳采用上下分层的拼接式结构，中部红色段为核心的电机与减速组容纳腔体，上下黑色端盖通过定位止口与紧固螺丝完成装配，既保证了腔体的密封防护性，也方便后期维护时拆解检查内部齿轮组状态。顶部的输出法兰采用标准圆形舵盘安装接口，法兰端面均匀分布多组安装螺孔，可适配不同规格的金属舵盘、摇臂，输出轴采用双轴承支撑结构，能承受径向与轴向的复合载荷，避免重载下输出轴出现窜动或卡滞。两侧延伸的安装耳是设计时重点考量的安装边界部分，耳片上预留的通孔可直接通过螺丝将舵机固定在设备安装基板上，安装孔的中心距、孔径都匹配行业通用的大舵机安装规范，选型替换时无需额外修改安装位尺寸。设计过程中对内部传动链路做了优化，减速齿轮组采用逐级减速的布局，将高速电机的转速转化为低转速大扭矩的输出，同时在齿轮啮合间隙、壳体壁厚、筋位布置上做了平衡，既控制了整体的外形尺寸不会过于臃肿，也保证了满扭矩输出时壳体不会出现形变。从实际使用的角度看，这类舵机的安装需要注意输出端的负载力臂匹配，避免力臂过长导致实际负载超出额定扭矩范围，同时安装时要保证舵机本体与安装面完全贴合，避免固定螺丝锁紧时出现应力导致壳体变形，影响内部齿轮的啮合精度。舵机的出线位置设计在侧端下部，走线时可预留足够的弯曲半径，避免线材反复弯折出现断裂，整体的外形轮廓方正，在多舵机并列布置的场景中能有效节省安装空间，相邻舵机之间不会出现结构干涉。
