舵机用一字型加长输出摇臂结构

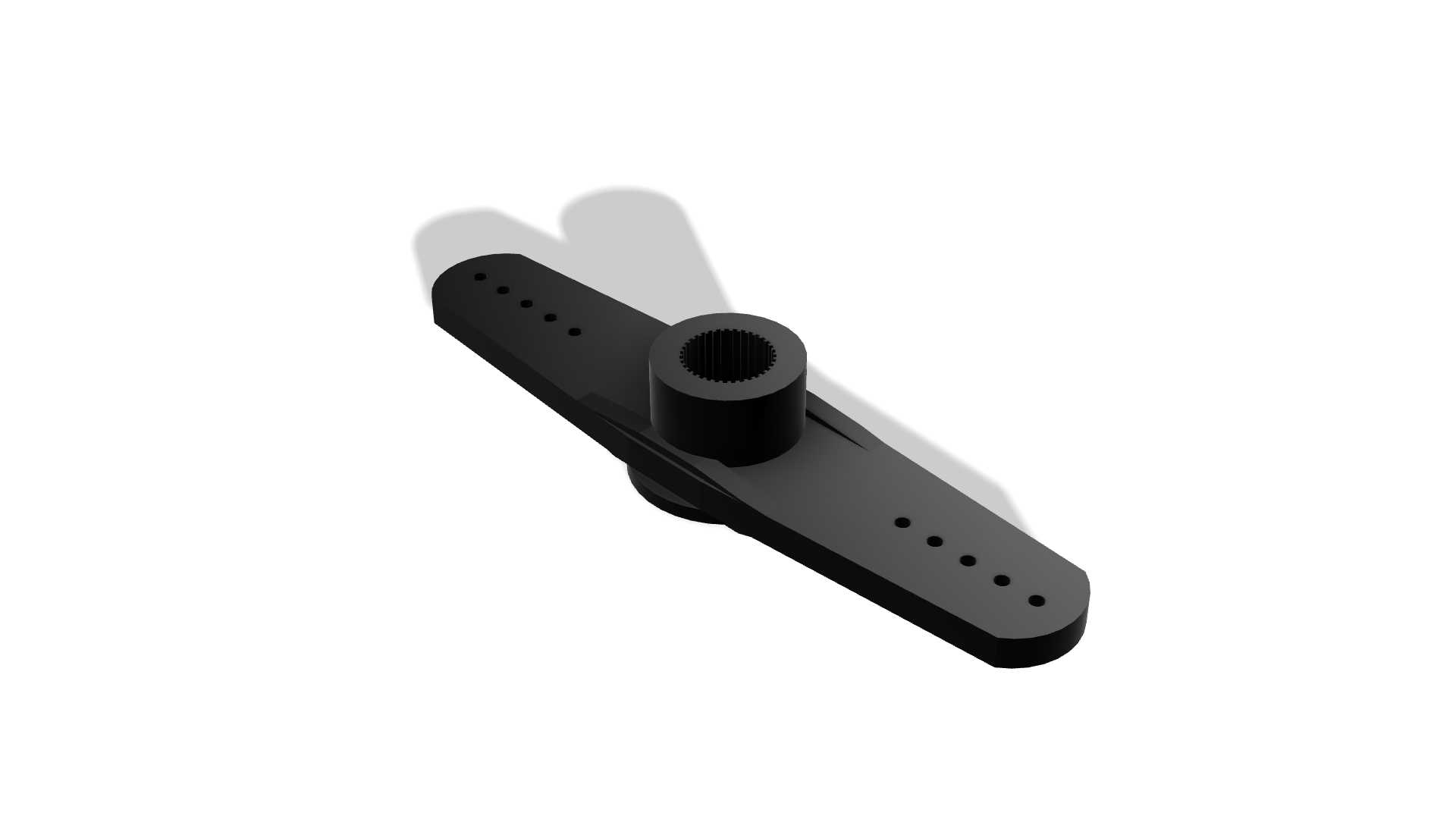

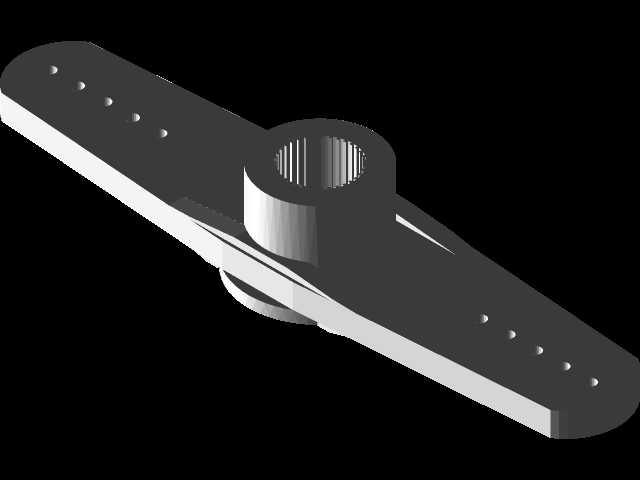

这款舵机配套的一字型加长摇臂，主要适配大扭矩数字舵机的动力输出场景，常见于航模舵面控制、小型机器人关节传动、自动化执行机构末端动力传递等工况，用来把舵机输出轴的旋转扭矩转化为连杆推拉或者舵面偏转的驱动力。从结构设计来看，摇臂中心的内花键孔完全匹配标准舵机输出轴的花键齿形，安装时无需额外加工键槽，直接套入舵机轴后通过顶部锁紧螺丝即可完成固定，花键配合的间隙控制在0.02mm以内，能有效减少传动回程误差，避免舵机动作时出现虚位。摇臂主体采用对称一字布局，两侧臂身等长设计，每侧臂身上均匀排布了多组安装孔位，孔位间距按照标准连杆球头扣的安装尺寸设定，使用者可以根据实际传动行程需求，选择不同位置的孔位安装连杆，以此调整舵机的传动比，适配不同的行程输出要求。臂身截面采用渐变式厚度设计，靠近中心花键座的位置厚度更大，向两端逐步收薄，既保证了花键根部的结构强度，能承受大扭矩输出时的弯折应力，又尽可能控制了摇臂自身重量，降低舵机转动时的惯量负载，提升动态响应速度。安装边界方面，中心花键座的凸台高度匹配标准舵机的安装面高度，安装后摇臂底面与舵机上盖之间预留有0.5mm的间隙，避免转动时出现摩擦剐蹭；摇臂总长度适配常规15kg到25kg扭矩级别的数字舵机输出范围，两侧臂的末端做了圆弧倒角处理，没有尖锐棱角，安装调试时不会划伤操作人员或者周边管线。在实际选型使用时，需要注意确认花键的齿数与所用舵机输出轴匹配，安装连杆时尽量保证两侧受力对称，避免单侧负载过大导致臂身变形，臂身上的安装孔内径适配标准M2规格的连杆固定螺丝，安装时不需要额外扩孔，直接使用配套螺丝即可完成连杆固定。整个摇臂的受力路径经过优化，扭矩从中心花键输入后，沿着臂身内部的加强筋结构向两侧安装孔传递，臂身表面没有多余的凸起结构，转动时不会和周边的机架结构产生干涉，适合在空间紧凑的小型设备内部安装使用。
