碳纤维平板底盘四旋翼飞行器结构设计

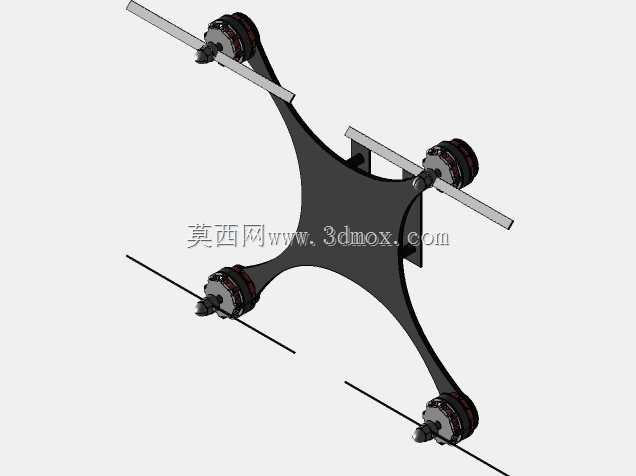

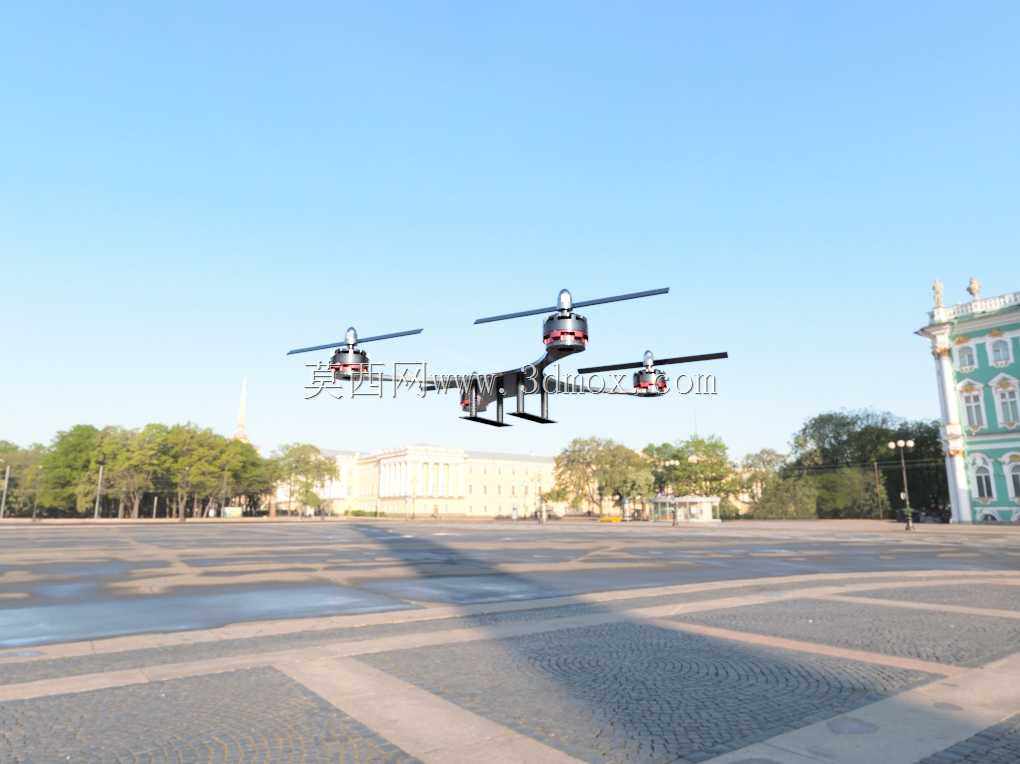

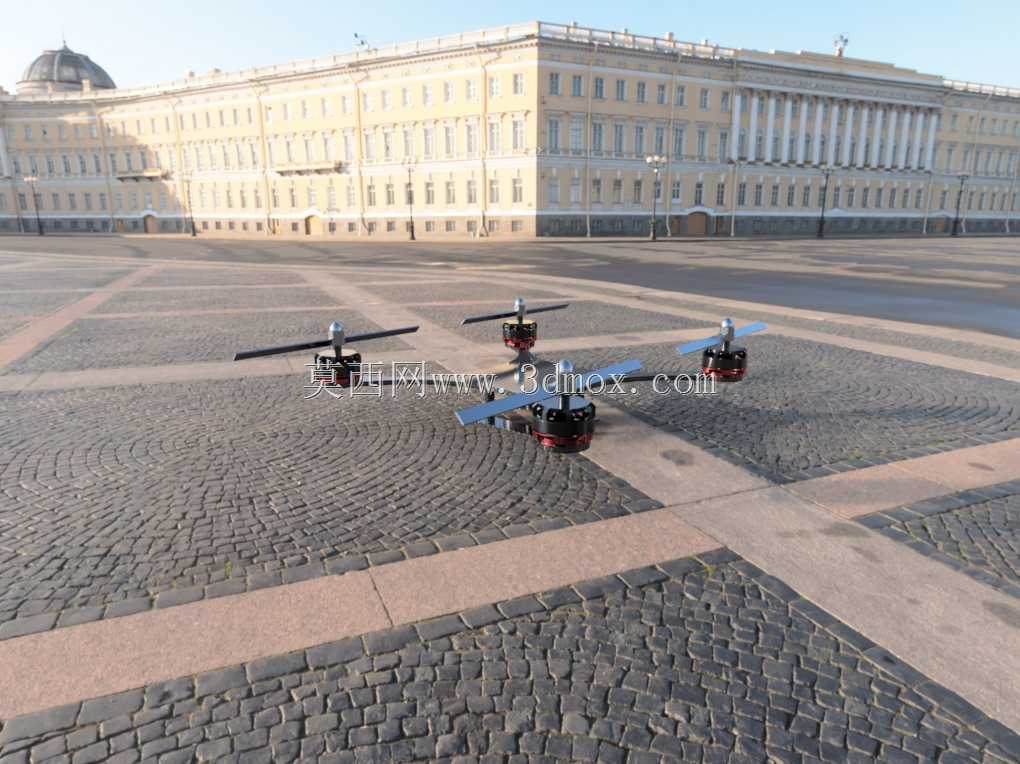

这款四旋翼飞行器采用碳纤维平板式底盘设计，核心面向小范围低空作业、航模测试验证以及轻量化航拍拓展场景使用，整体结构围绕减重与结构刚性平衡做针对性优化。从实际使用场景来看，这类平板底盘的四旋翼结构，既可以满足高校航模社团做飞行控制算法验证的载体需求，也能通过加装轻量化任务模块，完成小范围场地巡检、低空近景拍摄等轻量化作业任务，相比折叠机架结构，平板底盘的装配调试难度更低，日常维护更换配件的操作门槛更小，适合新手做飞行原理验证以及快速改装测试。设计思路上，整机放弃了复杂的异形机架包覆结构，直接采用整块碳纤维板材作为核心承载底盘，所有动力组件、飞控模块、供电单元都直接固定在平板底盘上，省去了多余的连接支架结构，既减少了整机的装配零件数量，也降低了连接部位出现松动虚位的概率，碳纤维材料本身的高比强度特性，也能在控制整机重量的前提下，保证底盘在飞行过程中不会因为动力震动产生形变，避免影响飞控传感器的采集精度。动力布局采用常规十字型四旋翼排布，四个动力单元直接固定在底盘延伸出的四个机臂端点，机臂与底盘为一体化板材切割成型，没有额外的机臂连接结构，进一步降低了结构重量。推力配比设置为9.5:1，预留了充足的动力冗余，即使搭载小重量的任务载荷，也能保证飞行姿态的可控性，标称5分钟续航对应的是搭载标准载荷下的悬停飞行时长，若更换更高容量的轻量化电池，可根据实际载荷调整续航表现。安装边界方面，平板底盘预留了标准化的飞控安装孔位，兼容市面上主流的开源飞控安装尺寸，供电模块的安装区域做了镂空减重处理，同时预留了走线槽位，避免电源线、信号线缠绕干扰动力组件的转动，动力电机的安装孔位适配常见的22系列航模电机，桨叶适配对应推力级别的正反桨，整机装配完成后，重心恰好落在底盘几何中心位置，不需要额外做配重调整就能保证飞行姿态平稳。底盘边缘做了倒角处理，避免装配过程中划伤操作人员，也能减少飞行过程中尖锐边缘产生的风阻，四个机臂端点预留了桨叶保护罩的安装孔位，在室内测试飞行时可以加装保护罩，避免桨叶碰撞障碍物造成损坏。从结构设计的角度看，这款平板底盘的四旋翼结构，把轻量化、易装配、易维护的需求放在首位，没有多余的装饰性结构，所有结构设计都服务于飞行性能的提升，对于需要快速搭建飞行测试平台的从业者来说，这类结构可以大幅缩短前期的机架加工与装配周期，直接进入飞控调试与功能验证环节。
