四旋翼折叠式航拍作业无人机结构设计

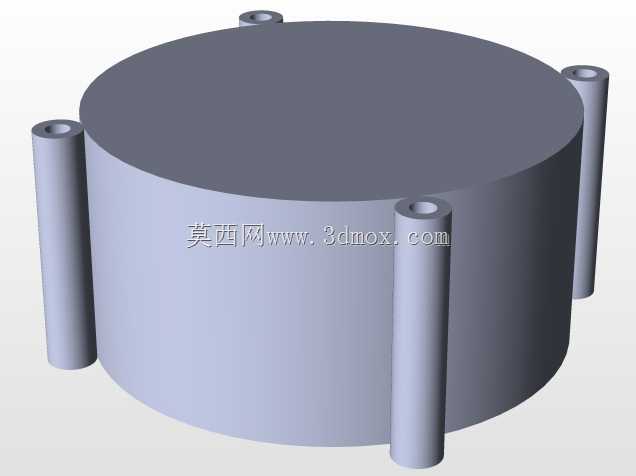

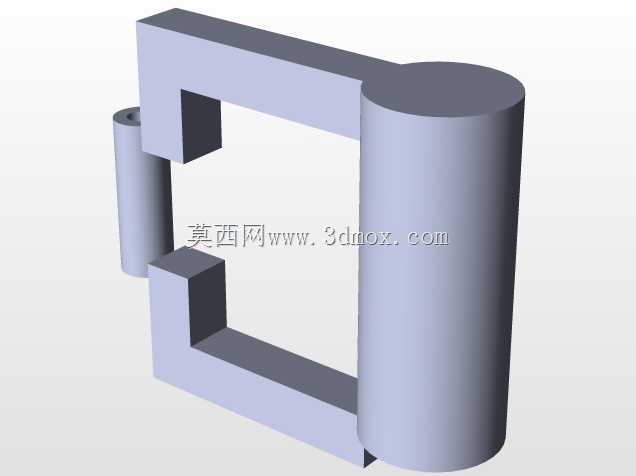

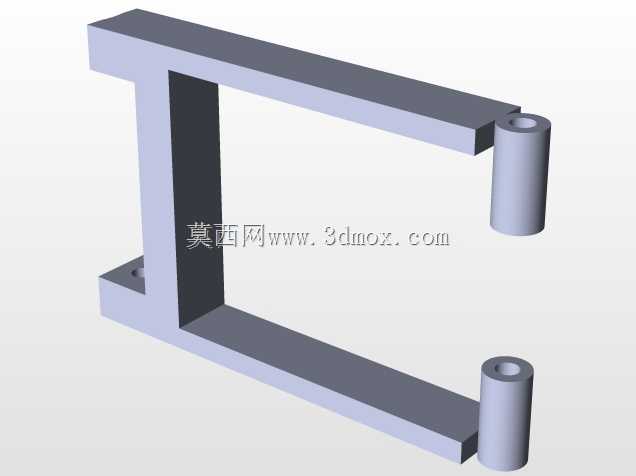

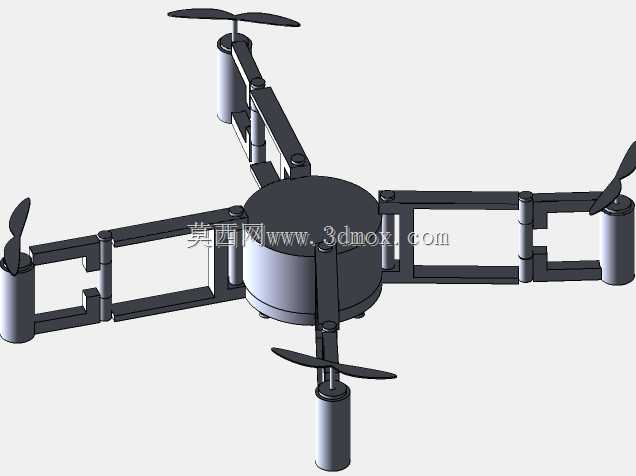

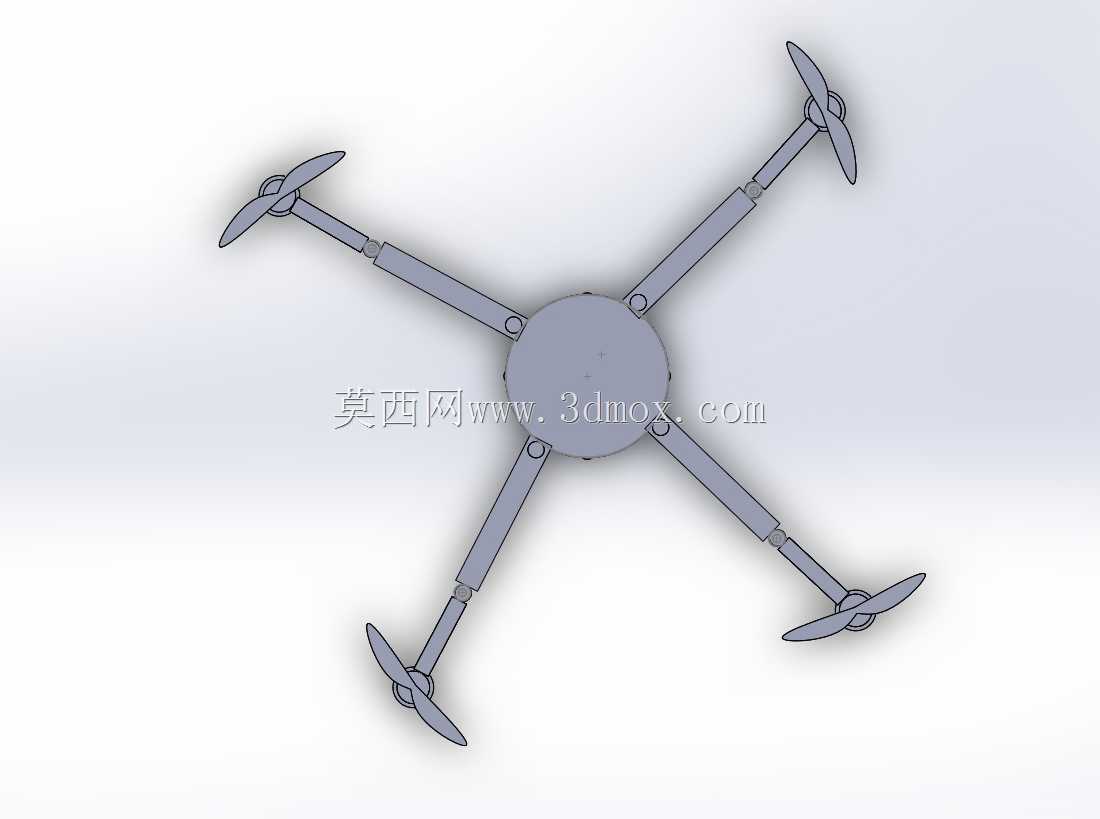

这款折叠式四旋翼飞行器的结构设计，核心围绕便携收纳与快速部署的实际作业需求展开，日常作业场景覆盖低空航拍测绘、园区巡检、小型物资短途投送等多个民用领域，相比固定机臂的同级别旋翼设备，折叠状态下的收纳体积可缩减60%以上，能够轻松放入普通双肩背包的设备隔层，无需额外配备大型防护运输箱，大幅降低外业出行的装备负重。机臂采用多段铰接式折叠结构，铰接位置预留了充足的穿线空腔，可直接将动力线缆从中心主机舱沿空心机臂内部布设至末端电机安装位，避免线缆外露在折叠关节处造成磨损、卡滞，铰接转轴处设计有定位夹紧结构，机臂展开至作业位置后可通过配套夹固件完成锁止，消除飞行过程中的机臂晃动间隙，保证旋翼动力输出的同轴度精度。中心主机舱为圆柱形结构，直径适配常规飞控板、电池模块的安装尺寸，舱体上下端面预留了传感器、摄像模组的安装螺孔位，可根据不同作业场景快速更换搭载模块，无需对主体结构做二次打孔修改。四个机臂完全展开后，旋翼端点构成的外接圆直径适配小范围低空作业的空间需求，在楼宇间、林间等狭窄空域作业时可灵活规避障碍物，机臂折叠后整体轮廓尺寸可适配常规背包的内部收纳空间，外业转场时无需拆解旋翼部件，展开锁止后即可快速起飞作业。当前结构属于原型验证阶段的设计方案，未做精细化的空气动力学外形优化，机臂杆件采用等截面空心结构，在保证结构抗弯强度的前提下尽可能降低自身重量，铰接位置的间隙预留量经过反复调整，既保证折叠转动时无卡滞，又能避免展开后出现过大的旷量影响飞行稳定性。末端电机安装位采用标准孔距设计，可适配市面上多数同级别无刷电机的安装需求，旋翼采用快拆式安装结构，日常收纳时也可选择将旋翼单独取下进一步压缩收纳体积。结构设计过程中优先考虑了加工与装配的便捷性，所有铰接部件均可采用常规工程塑料3D打印制作，无需开模即可完成原型样机的快速验证，机臂与中心舱体的连接位置采用模块化快拆设计，单个机臂出现碰撞损坏时可单独更换，无需整体更换主体结构，大幅降低后期维护成本。
