轻量化镂空结构塑料机械传动轮

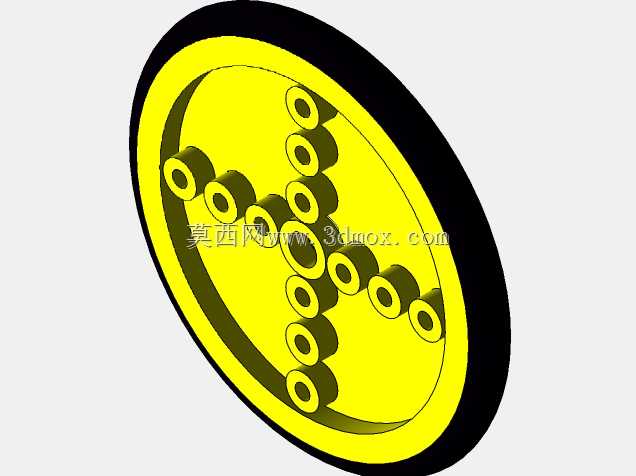

这类塑料轮常被用在轻载输送线、小型自动化分拣设备、桌面级传动机构以及教育类机器人实训平台中，作为从动支撑或低负载传动部件使用，相比金属轮具备自重低、运行噪音小、无需额外防锈处理、接触软质输送面不会刮伤工件的优势。从结构设计来看，轮体采用外圈加厚包边的形式，外圈的黑色部分为高耐磨橡塑材质，直接接触导轨或输送面，能够提供足够的摩擦系数避免打滑，同时缓冲运行过程中的微小振动，降低传动噪音。轮体主体采用亮黄色工程塑料注塑成型，辐条区域没有采用传统的实心辐板设计，而是通过环形排布的空心柱结构实现支撑，这种设计一方面大幅减少了材料用量，降低轮体自身转动惯量，让传动启停更灵敏，减少驱动端的动力损耗，另一方面均匀排布的空心柱能够在保证轮体径向支撑强度的前提下，分散轮体承受的径向载荷，避免长期受压出现轮体形变。设计过程中需要重点把控安装边界，轮体内圈的安装孔位需要和配套的转轴做公差匹配，通常采用过渡配合加顶丝固定的形式，适配直径常见的6mm、8mm光轴，安装时需要保证轮体端面和转轴的垂直度，避免高速转动时出现端面跳动。轮体的外圈厚度、空心柱的壁厚都经过受力校核，在额定负载下不会出现柱体弯折、外圈脱胶的问题，适合在常温、无强腐蚀的室内工况下长期运行。这类轮体不适合大扭矩的重载传动场景，更多是承担支撑、导向、低负载传递的作用，在小型输送设备的侧边导向位置、AGV小车的辅助随动轮位置、玩具类传动结构中也有广泛应用。建模过程中需要重点处理空心柱和轮体内外圈的衔接圆角，避免注塑过程中出现应力集中导致的开裂问题，同时外圈包胶的结合面需要做滚花或卡槽设计，保证橡塑层和塑料基体的结合强度，避免长期运转后出现包胶层滑脱的问题。轮体的整体厚度控制在适配常规安装空间的范围内，不会占用过多的设备安装空间，两侧的端面做平整处理，方便安装时和轴承、轴套类零件贴合，保证转动过程中的同轴度。
