Parra螺旋桨微控制器开发板结构设计

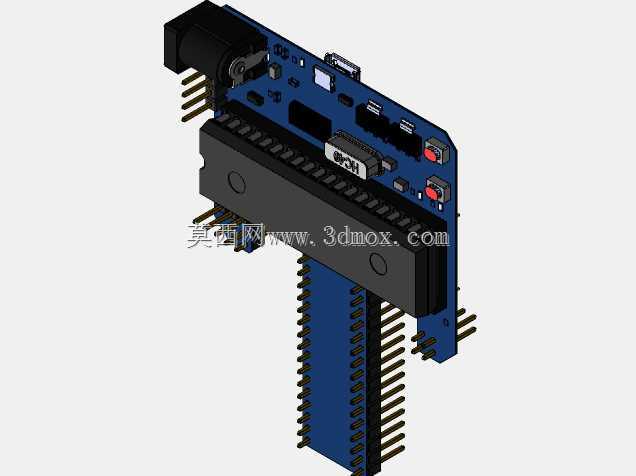

　　这款开发板的结构设计围绕螺旋桨微控制器的外设拓展需求展开，整体采用双层板叠装布局，核心控制板与拓展排针层通过板对板接插件实现刚性连接，既保证了信号传输的稳定性，也预留了足够的上层拓展空间。从安装边界来看，板载DC电源接口布置在板端侧方，采用卧式座体设计，不会占用板卡上下方向的装配空间，适配嵌入式设备内部紧凑的安装仓尺寸，排针采用标准2.54mm间距双排设计，可直接兼容市面上通用的面包板、拓展底座以及常用传感器模块的插接需求，无需额外制作转接线缆。

　　在实际应用场景中，这类开发板多用于小型移动机器人、教育类嵌入式实训平台、小型智能硬件的原型验证环节，板载的两路按键输入、两路状态指示灯直接布置在核心板边缘位置，调试时无需外接额外输入模块即可完成基础IO功能测试，USB接口采用Micro-B卧式贴片设计，既兼顾了程序下载与串口调试的通讯需求，也避免了立式接口在反复插拔过程中出现的焊盘脱落问题。设计过程中特意将大尺寸的主芯片座布置在两层板的中间夹层位置，既可以通过上下板的结构对芯片引脚形成物理防护，避免调试过程中误碰引脚造成短路，也能平衡整板的重量分布，在移动机器人搭载场景下减少板卡受振动产生的形变量。

　　从结构细节来看，板卡四角预留了标准M3安装孔位，孔位周边做了露铜隔离处理，安装时可通过铜柱直接固定在设备仓内的安装支架上，不会出现安装螺丝短路板卡线路的问题。排针的伸出长度经过匹配设计，下层排针穿过拓展板后露出的引脚长度刚好满足插接常规传感器模块的深度要求，不会出现引脚过短接触不良或者过长导致相邻引脚短路的问题。电源部分的滤波电容全部采用卧式贴片布置在板卡背面，进一步压缩了板卡整体厚度，可适配厚度空间受限的嵌入式设备安装场景。板载的复位按键布置在电源接口旁侧，调试时可单手完成断电复位操作，符合嵌入式开发过程中的操作习惯，所有接口的丝印标注全部布置在接口旁的板边位置，插接外设时无需翻转板卡即可确认引脚定义，减少原型搭建过程中的接线错误概率。
