贴片式数字气压检测传感组件结构设计

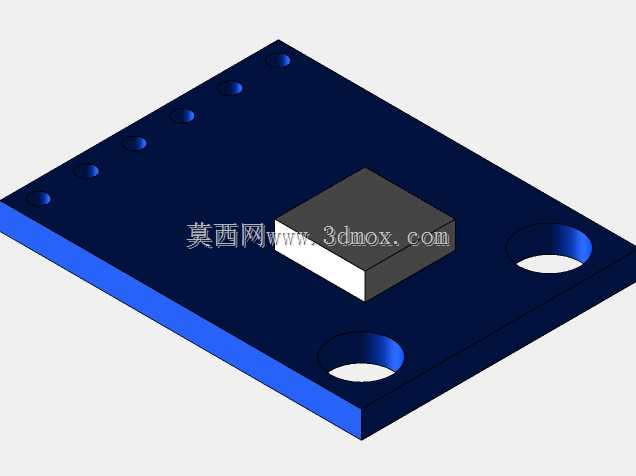

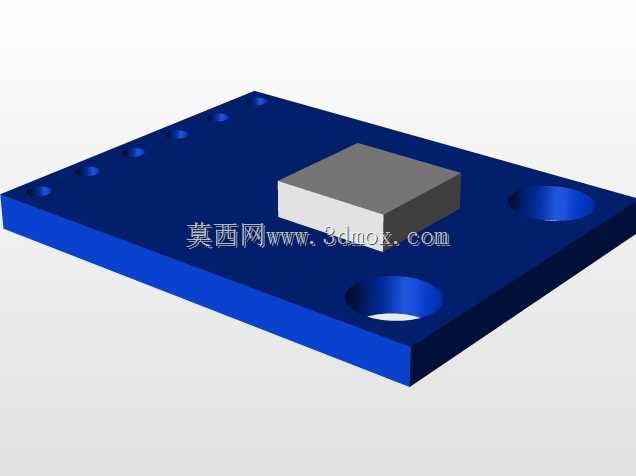

在小型化气压检测场景中，这类贴片式气压传感组件的应用覆盖了消费电子便携设备、小型气象监测终端、无人机高度辅助检测、工业气动系统点位压力采集等多个领域，区别于传统带管路接口的大型气压传感器，这类贴片式组件不需要额外设计气路转接结构，能够直接通过SMT工艺贴装在PCB板上，大幅压缩检测模块的整体占用空间。从实际使用需求出发，这款组件的核心功能是通过内置的MEMS敏感芯体感知环境气压变化，将物理压力信号转换为可被主控芯片读取的数字电信号，不需要额外搭配信号放大、AD转换外围电路，输出信号抗干扰能力更强，适合在存在一定电磁干扰的工业现场或者集成度较高的便携设备内部使用。设计过程中优先考虑了安装兼容性，基板采用标准FR-4材质设计，四角预留的安装定位孔既可以满足回流焊过程中的PCB定位需求，也可以在对固定强度有更高要求的场景下配合微型螺丝完成辅助加固，避免设备在振动工况下出现元件脱落的问题。基板上的芯体安装区域做了局部沉台设计，既能够控制敏感芯体的安装高度，避免芯体突出过高影响整机的堆叠厚度，也能在芯体周边预留点胶空间，通过密封胶填充芯体与基板之间的缝隙，避免灰尘、凝露侵入芯体敏感区域影响检测精度。外形尺寸方面，整体基板采用矩形平板结构，长宽尺寸适配常规2.54mm间距的PCB焊盘布局，整体厚度控制在较低水平，能够适配厚度10mm以内的超薄设备内部安装需求，安装边界上需要注意在芯体正上方预留不小于2mm的通气空间，不能被结构件完全遮挡，否则会导致气压检测出现偏差，同时基板下方的走线区域需要避开高压线路，避免信号串扰影响检测数值稳定性。在结构细节处理上，基板边缘做了圆角过渡，避免SMT贴装过程中出现板边毛刺影响吸嘴拾取精度，焊盘位置做了沉金处理，提升焊接可靠性，减少长期使用过程中的焊盘氧化问题。芯体外部的保护结构没有设计额外的金属屏蔽罩，是因为这类数字输出的传感芯体本身已经做了电磁屏蔽处理，去掉额外屏蔽罩能够进一步降低整体高度，同时减少物料成本，适合大批量量产使用。实际选型过程中，这类组件适合对空间占用要求严苛、检测精度要求在常规民用级别的场景，不需要额外设计复杂的安装结构，直接匹配标准SMT产线即可完成装配，能够大幅缩短产品的开发周期，减少结构设计阶段的重复改模工作量。
