Adafruit VL6180X飞行时间测距传感器结构

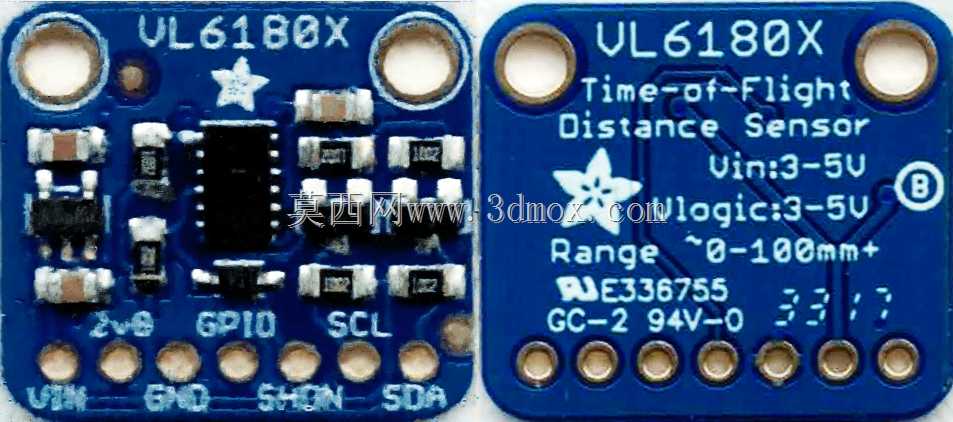

这款VL6180X飞行时间测距传感模块，在小型化智能设备的近距离检测场景中应用十分广泛，从消费类电子的触屏唤醒、近距避障，到工业小型设备的工位物料到位检测、简易限位触发，再到教育类机器人的近距防撞设计，都能见到这类模块的实际落地。不同于传统红外测距依赖反射光强度换算距离的方案，该模块采用飞行时间测距原理，通过测量光信号发射到接收的时间差换算距离，不受被测物体表面颜色、反光率差异的干扰，在0到100毫米的有效量程内，检测稳定性远优于普通红外反射式传感器。模块的电路布局充分考虑了小型化集成需求，板载核心传感处理芯片、电源滤波电容、电平匹配电路，将所有外围器件整合在一块极小的印制电路板上，不需要用户额外搭建复杂的外围电路，只需要连接电源与I2C通讯引脚即可完成基础功能调用。从安装边界来看，模块整体为规则矩形板型，板体两侧预留了标准直径的金属化安装孔，可直接通过铜柱或螺丝固定在设备支架上，安装孔位间距适配通用小型电子模块的安装规范，不需要额外定制安装支架。板边引出的排针引脚按照电源、通讯、通用IO的功能顺序排布，引脚间距为标准2.54毫米，既可以直接插在面包板上做原型验证，也可以通过焊接排针连接到定制载板上，适配不同阶段的开发需求。模块的供电与逻辑电平均兼容3到5伏的常用电子系统电压，不需要额外增加电平转换电路，能直接对接市面上绝大多数主流的单片机控制板，降低了集成时的硬件设计工作量。板体表面的丝印清晰标注了每个引脚的功能定义、量程范围、供电参数，在实际装配接线时不需要额外查阅手册就能快速完成接线，减少装配阶段的出错概率。在结构设计上，核心传感芯片布置在板体中心位置，周围的滤波电容、限流电阻都做了紧凑排布，尽可能压缩板体的整体尺寸，满足嵌入式设备内部狭小空间的安装要求，安装时只需要注意在传感芯片的正前方预留无遮挡的光通路，不需要额外预留较大的操作空间。
