全向轮式机器人移动基座结构设计

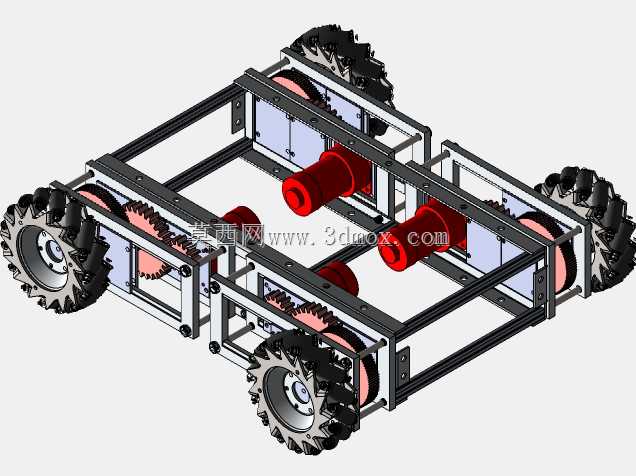

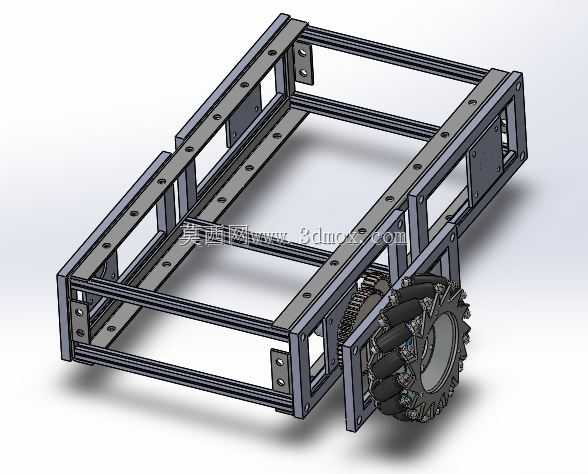

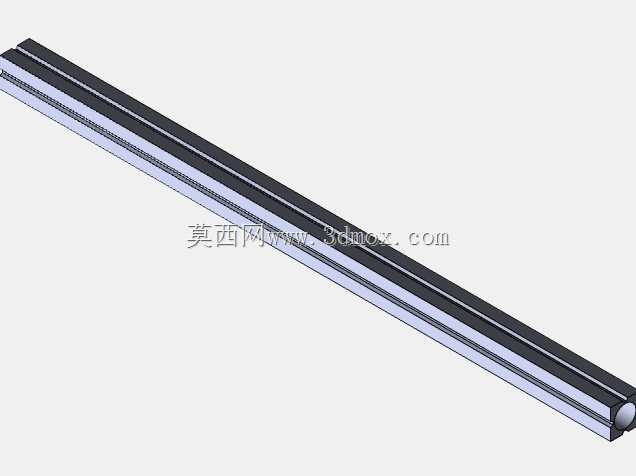

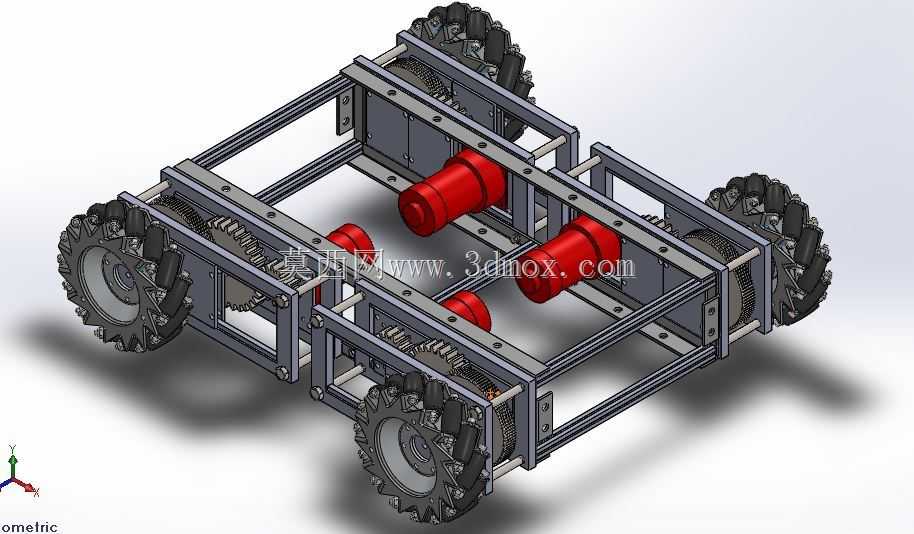

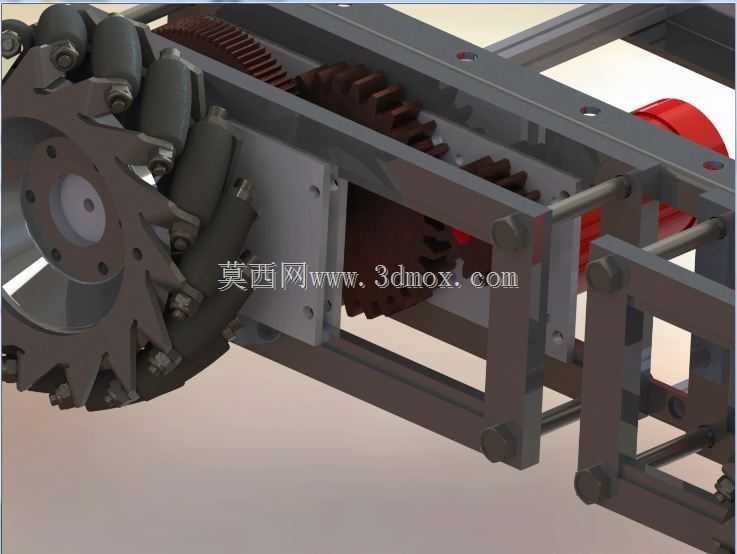

该全轮机器人基座是面向室内窄空间作业场景开发的移动承载平台，核心适配仓储物料转运、车间巡检、教学实训演示等需要灵活走位的作业需求，区别于传统差速轮底盘，其采用的麦克纳姆全向轮布局可实现零半径转向、横向平移、斜向行进等多自由度运动，无需预留转弯半径即可在密集货架、设备排布紧凑的产线通道内完成精准走位，适配狭小空间内的作业路径规划要求。整体框架采用工业铝型材拼接搭建，型材槽道可兼容标准紧固件安装，上层承载板预留了多组安装孔位，可根据实际搭载需求加装机械臂、检测传感器、物料载台、电池模组等功能组件，安装边界可通过调整型材拼接长度灵活适配不同载荷的搭载需求，单轮组的安装座采用独立模块化设计，单轮维护时无需拆解整体框架，可快速完成轮组更换或传动部件检修。传动系统采用齿轮直连传动结构，动力输出轴与轮轴通过啮合齿轮传递扭矩，相比带传动结构传动精度更高，启停响应滞后量更小，可精准匹配全向运动时各轮的转速差控制要求，避免轮组打滑带来的走位偏差；轮组采用双排布局，四个角部分别配置独立驱动的麦克纳姆轮，辊子外包高摩擦系数聚氨酯材质，在环氧地坪、瓷砖地面等常见室内作业地面均可保持足够抓地力，同时可缓冲行进过程中的小幅震动，保护上层搭载的精密检测元件。设计过程中优先考虑了结构的可拓展性，框架侧部预留了电气走线槽位，动力线缆、信号线缆可沿型材槽道规整排布，避免运动过程中线缆剐蹭轮组或外部障碍物；各传动齿轮的啮合间隙可通过轮组安装座的腰型孔进行微调，装配时无需额外定制调整垫片，即可将齿轮侧隙控制在合理区间，降低传动过程中的回程误差。基座整体重心控制在框架几何中心偏下位置，电池、驱动板等较重部件均布置在下层安装位，避免急停、快速转向时出现侧翻风险，轮组的悬挂间隙经过适配调整，可越过车间地面常见的10mm以内高度差，不会出现轮组悬空失去动力的情况，适配多数工业现场的非绝对平整地面工况。
