麦克纳姆轮全向移动机器人底盘结构

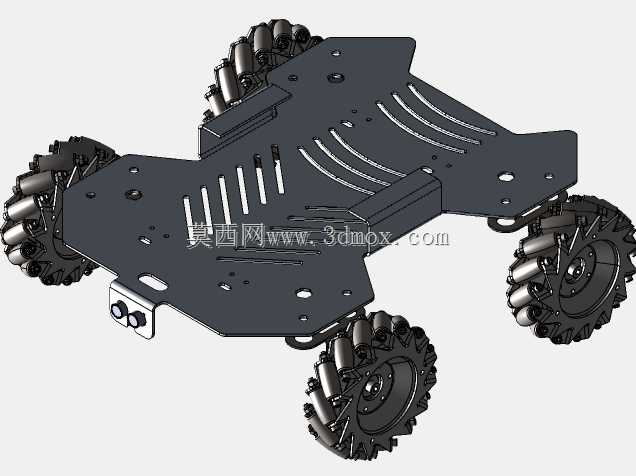

该轮式移动底盘采用麦克纳姆轮作为行走执行部件，可实现平面内任意方向的移动动作，包括前行、横移、斜行、零半径回转等常规轮式底盘无法完成的运动轨迹，适配狭窄空间内的作业需求，常见于仓储物流分拣、车间物料转运、教学实训平台、巡检作业等场景，可根据上层搭载设备的不同，完成物料搬运、环境探测、视觉识别等不同作业任务。底盘主体采用一体化钣金折弯成型的承载板作为安装基体，板面预留多组阵列排布的安装孔位与长条形减重槽，在保证整体结构刚性的前提下降低自身重量，同时为上层控制器、电池模组、传感器支架、功能拓展模块提供灵活的安装位置，无需额外打孔即可适配不同规格的搭载部件。四个麦克纳姆轮采用对称式布局，分别布置在底盘四角位置，轮组安装座与承载板采用螺栓刚性连接，保证行走过程中轮系与基体的连接可靠性，每个轮组的辊子轴线与轮体主轴线呈45度夹角，通过四个轮子不同的转速与转向组合，即可合成任意方向的合力，实现全向移动功能。底盘前端预留有传感器安装支架位，可直接固定红外避障传感器、超声测距模块等环境感知部件，走线槽沿承载板加强筋位置布置，可将轮组驱动电机的动力线、传感器信号线规整收纳，避免运动过程中线路剐蹭磨损。设计过程中优先考虑了安装边界的兼容性，轮组外侧突出承载板边缘的尺寸经过校核，保证横移过程中轮体不会与周边障碍物发生磕碰，承载板上的安装孔位间距符合常用机器人配件的安装尺寸规范，可直接适配市面上主流的直流减速电机、驱动控制板、电池包等标准配件，降低二次开发的改造成本。底盘整体重心落在四个轮组的支撑形心范围内，即使搭载一定重量的上层设备，也不会出现爬坡或启停过程中的倾翻风险，板面的长条形槽位除减重作用外，还可作为散热风道，为放置在板面的驱动板、电池等发热部件提供空气流通路径，避免长时间作业出现积热问题。轮系的安装高度经过匹配设计，保证底盘离地间隙满足常规平整室内地面的通行需求，可顺利越过地面接缝、薄型地垫等常见小高度障碍，不会出现底盘托底卡滞的情况。
