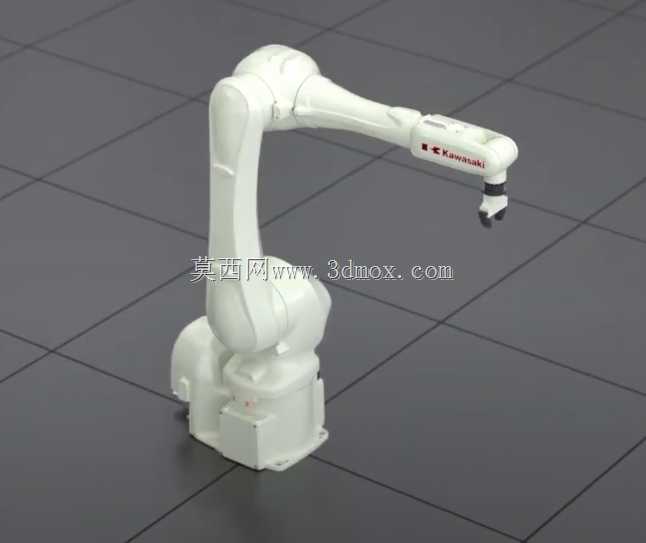

川崎RS013N六轴工业机械臂结构设计

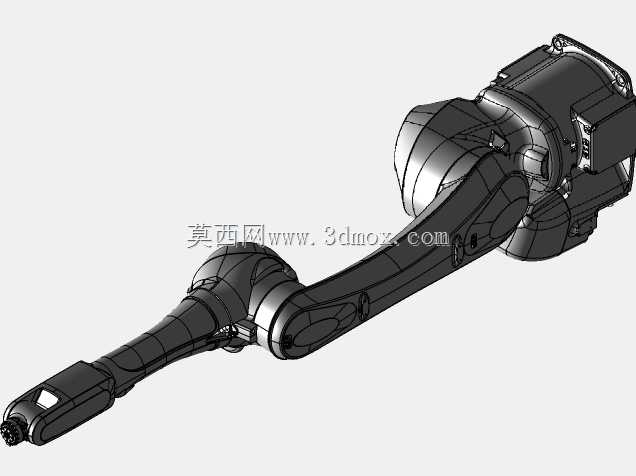

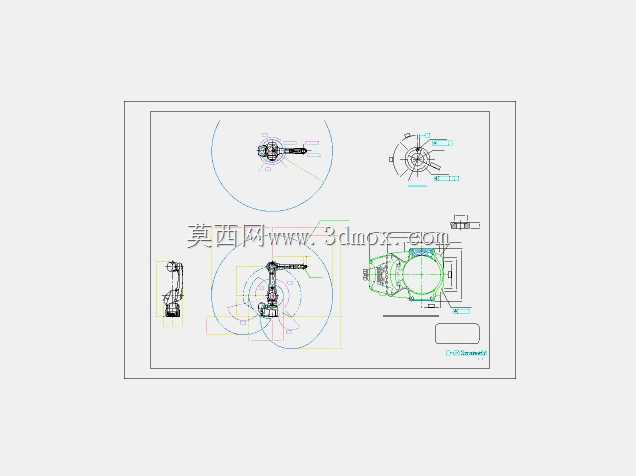

这款六轴串联式机械臂的结构设计，核心围绕中小负载工况下的作业覆盖需求展开，从安装底座到末端法兰的全链路结构，都经过了刚性与运动空间的平衡校核。底座采用方形法兰安装结构，预留的螺栓孔位可直接适配市面主流的设备安装台面、龙门架侧装位以及行走轴滑台，安装时需保证底座平面的平面度公差在0.1mm以内，避免长期运行出现关节受力不均的磨损问题。大臂与腰座的回转关节采用了内嵌式传动结构，将伺服电机与谐波减速器完全收纳在关节壳体内部，既减少了外部走线的磨损风险，也能在紧凑的安装空间内实现±170°的腰座回转范围，覆盖设备周边近360°的作业区间。小臂与大臂的衔接关节做了轻量化的结构优化，在保证关节扭转刚性的前提下，通过壳体的筋条布局削减了不必要的结构重量，让小臂的俯仰动作响应速度更快，配合腕部的三个正交回转关节，末端法兰可以实现任意空间姿态的调整，哪怕是工件内侧的焊缝、复杂曲面的打磨轨迹都能顺畅到达。从实际应用场景来看，这款机械臂可适配汽车零部件的上下料工位，配合车床、加工中心完成工件的取放与姿态翻转，也能搭载焊枪完成中小型结构件的弧焊作业，或是搭配视觉系统完成电子元器件的分拣、装配工序。设计过程中对各关节的运动干涉做了全姿态校核，大臂俯仰时不会与底座、安装台面发生碰撞，腕部回转时也不会与小臂壳体产生剐蹭，末端预留的标准法兰接口可快速适配夹爪、焊枪、吸盘、打磨头等不同作业工具，无需额外做复杂的转接结构设计。整机的线缆走线全部采用关节内部中空走线方案，外部无拖露的线缆，既避免了车间环境内的焊渣、切削液对线缆的腐蚀，也减少了运动过程中线缆拖拽带来的轨迹误差。各关节的密封结构都做了防尘防泼溅处理，可适配一般机加工车间、焊接车间的常规作业环境，无需额外加装复杂的防护外罩。在结构尺寸的边界设定上，整机展开后的最大作业半径可覆盖1.3米左右的作业区间，收回时的最小占位空间可适配1.2米见方的设备布局，方便在紧凑的产线工位中排布，不会占用过多的产线空间。关节处的限位结构采用了硬限位与软限位结合的设计，硬限位可在软件限位失效时阻挡关节超程转动，避免设备碰撞损坏，软限位则可根据实际工位的布局自定义调整运动范围，适配不同产线的安全防护需求。
