直径60mm左右成对麦克纳姆轮结构

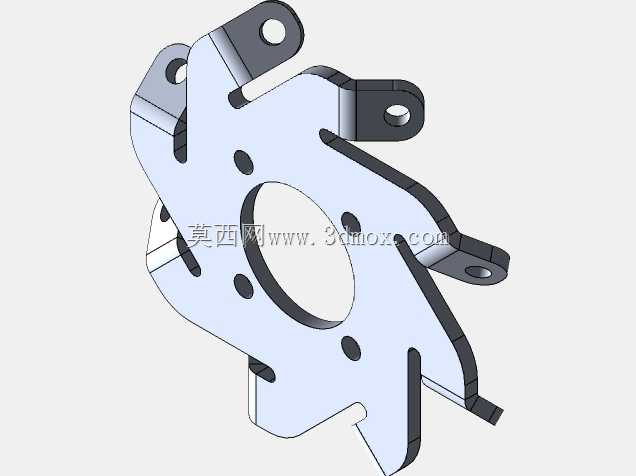

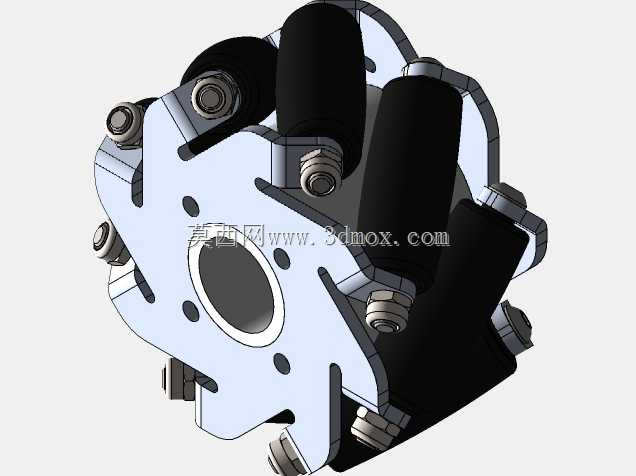

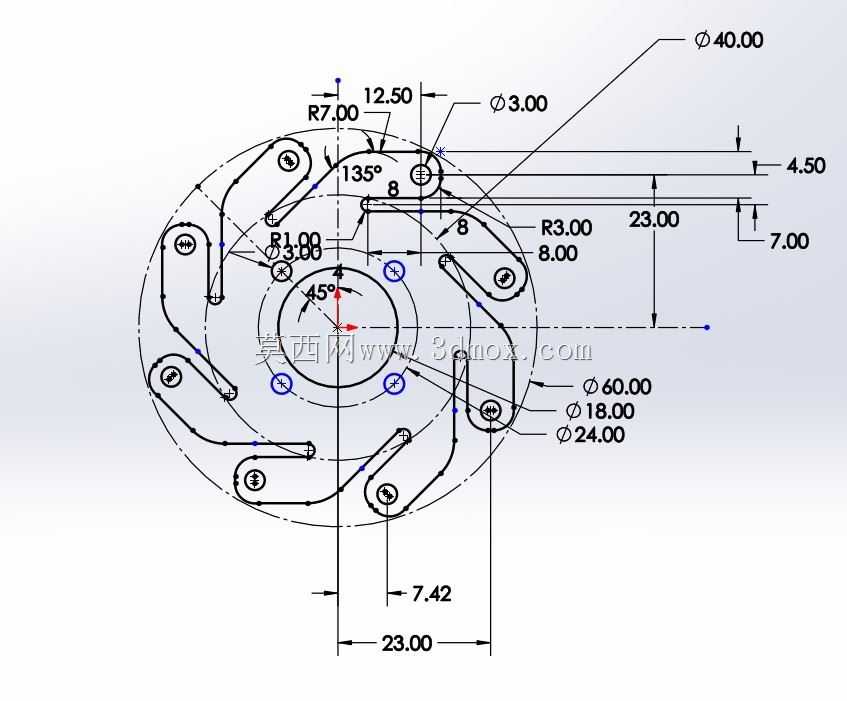

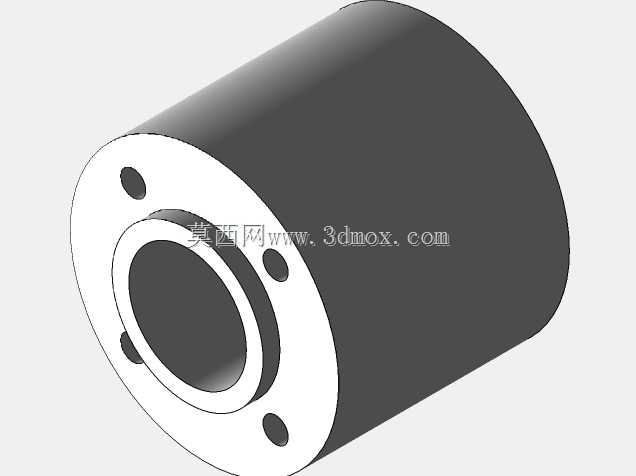

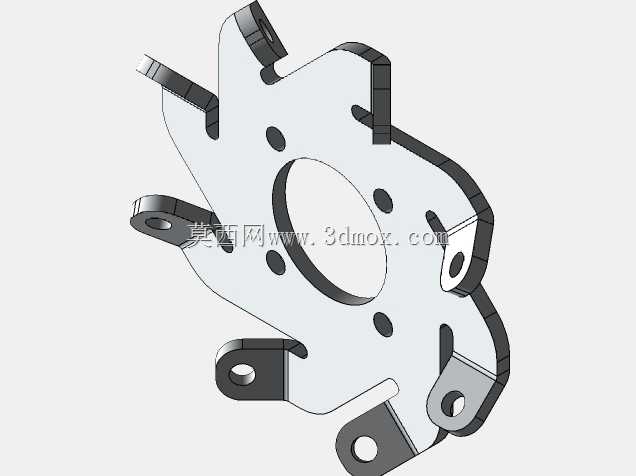

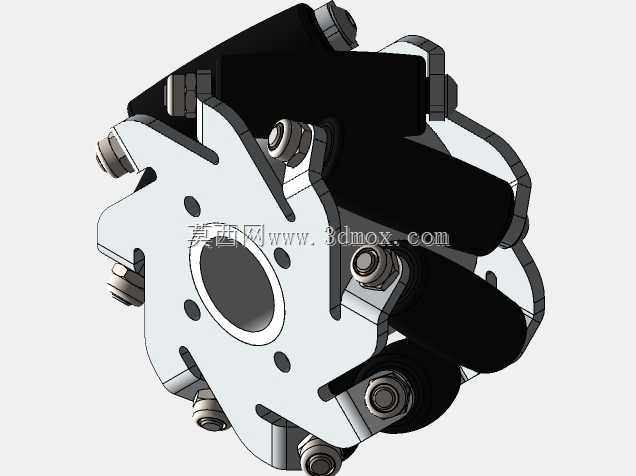

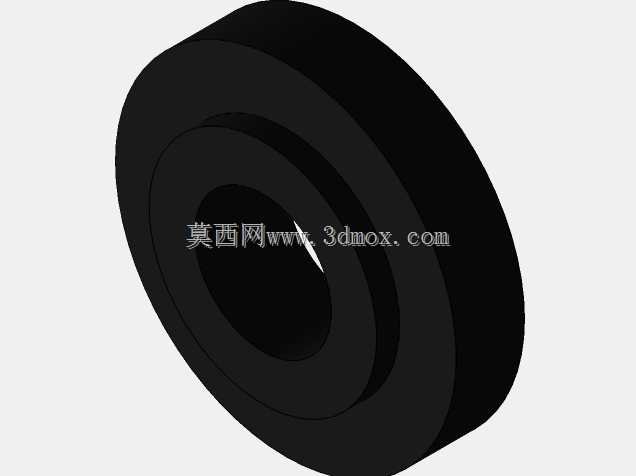

在仓储物流AGV、车间转运平台、窄空间作业巡检机器人这类对移动灵活性有严苛要求的设备场景中，全向行走能力往往直接决定设备的场地适配上限，麦克纳姆轮作为实现平面内任意方向移动的核心执行部件，其结构设计的合理性会直接影响行走平顺性、负载能力与安装适配性。这套轮组包含镜像对称的左手、右手两种轮体结构，单轮外缘辊子的排布角度经过校准，能够保证多轮组合时辊子接触地面的分力合成逻辑准确，避免行走过程中出现打滑、偏移、卡滞等问题，轮体主体采用辐板式安装结构，中心设置轴孔用于与驱动输出轴配合，辐板上预留的多个安装孔可适配不同规格的连接法兰，无需额外制作过渡转接件就能完成与多数标准驱动模组的对接。设计过程中优先考虑了安装边界的兼容性，轮体直径设定为60mm，整体径向轮廓与轴向伸出尺寸经过反复校核，既保证辊子有足够的接地长度分散负载，也控制了轮组整体占用空间，能够适配紧凑型移动底盘的安装空间要求，不会出现轮组与底盘框架、周边传感器支架发生运动干涉的问题。轮体上的每个外缘辊子都通过独立的销轴结构固定在主辐板的支耳上，辊子可绕自身销轴自由转动，相邻辊子之间的间隙经过计算，保证轮体转动过程中始终有至少两个辊子与地面接触，避免行走时出现连续颠簸震动，降低移动过程中的噪音与部件冲击损耗。主辐板上的安装孔采用等节距圆周排布，孔位公差按照通用机械安装配合要求设定，既可以直接与驱动电机的输出法兰锁紧，也能配合联轴器、传动轴等部件实现远距离动力传输，适配不同的底盘动力布局方案。这套成对设计的左右轮组，能够直接组成四轮全向移动底盘的行走单元，无需额外调整辊子角度，安装时只需按照左前、右后装左轮，右前、左后装右轮的常规布局方式，就能实现前进后退、横移、斜行、原地旋转等全向移动动作，可满足狭小通道内的设备转运、精密设备旁的巡检作业、密集仓储区的货物搬运等场景的移动需求，辊子的安装结构预留了足够的维护空间，后期更换磨损辊子时无需拆解整个轮体，只需拆下对应位置的销轴即可完成替换，降低日常运维的工作量与成本。
