6300-ZZ双面密封深沟球轴承结构设计

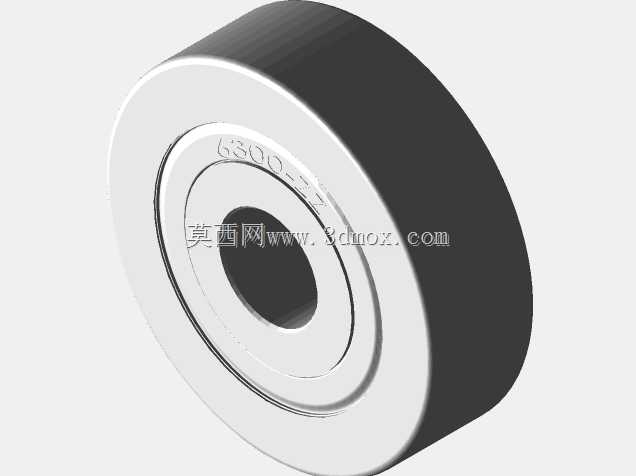

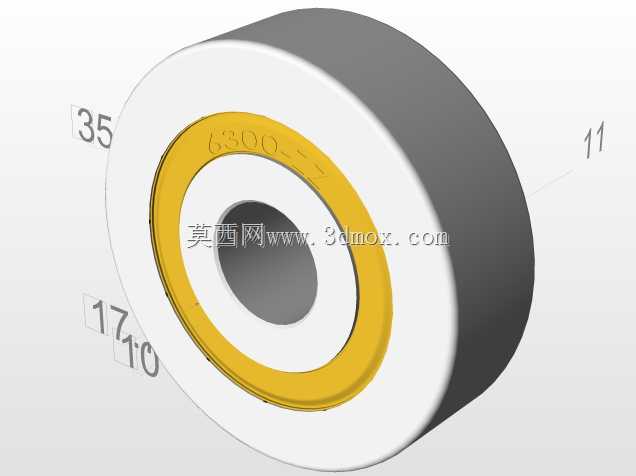

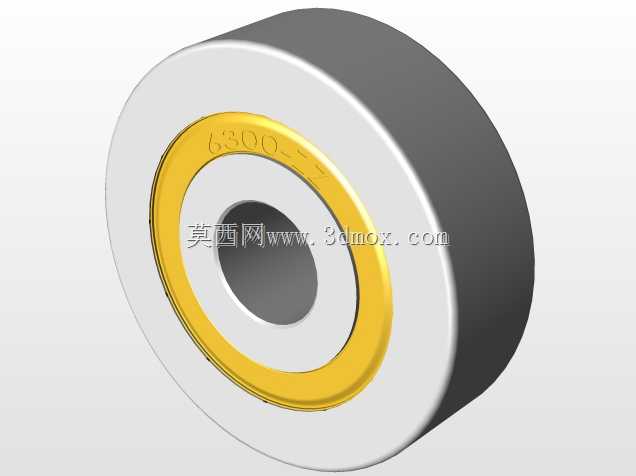

在中小功率传动系统、小型电机输出端、家用轻工设备旋转机构、办公自动化设备传动位的选型工作中，小尺寸深沟球轴承的应用占比极高，这类点位通常承受中等径向载荷，同时伴随少量轴向窜动力，对旋转精度、运行噪音、密封防护能力都有明确要求。这款双面密封结构的深沟球轴承，在设计阶段就瞄准了有防尘防脂泄漏需求的安装场景，两侧的密封盖结构可以阻挡外部粉尘、碎屑进入轴承内部滚道，同时避免轴承内部填充的润滑脂在高速运转时甩出，大幅延长维护周期，很多不需要频繁拆解保养的封闭式传动位，都会优先选用这类带双侧密封的轴承型号。从安装适配维度看，这款轴承的内孔适配10mm直径的转轴，安装时要注意轴肩的加工尺寸不能超过内圈定位边界，否则会挤压密封盖造成摩擦损坏，外壳安装位的台肩尺寸也要控制在外圈定位直径范围内，保证轴承装入后外圈不会被台肩顶偏，同时预留出微小的热膨胀间隙，避免长时间运转温升后出现卡滞。轴承的内外圈滚道采用圆弧型深沟结构设计，钢球在滚道内的接触角适配纯径向受力为主的工况，同时可以承受双向的小幅轴向载荷，不需要额外搭配止推轴承就能应对常规传动中的轴向窜动，简化整体支撑结构的设计复杂度。钢球与滚道的配合间隙按照标准精度等级设定，既保证高速运转时不会出现过大的径向跳动，也不会因为间隙过小导致运转阻力升高、温升过快，适配润滑脂润滑的工况下，可以满足常规中小设备的转速需求。密封盖与内圈的配合采用非接触式迷宫结构，运转时密封唇不会和内圈产生硬摩擦，不会额外增加运转阻力，同时迷宫间隙可以有效阻挡粒径稍大的粉尘进入，对于普通车间、家用设备这类非强腐蚀、非高粉尘的常规场景，防护能力完全够用。在三维建模过程中，还原了轴承的内外圈倒角、密封盖的压装槽、保持架的兜孔结构，所有安装相关的尺寸边界都严格按照实际安装需求设定，选型人员可以直接将模型调入装配体，验证轴与安装座的配合尺寸，检查周边结构是否存在干涉，不需要反复核对二维图纸的尺寸标注，大幅提升装配设计的效率。很多小型传动结构设计时，容易忽略轴承的安装边界尺寸，比如轴肩过高顶到密封盖、座孔台肩过大压偏外圈，这类问题在实际装配时才发现就会造成零件返工，精准的三维模型可以在设计阶段就规避这类问题，同时也能直观展示轴承的密封结构形式，帮助设计人员判断是否适配当前工况的防护需求。
