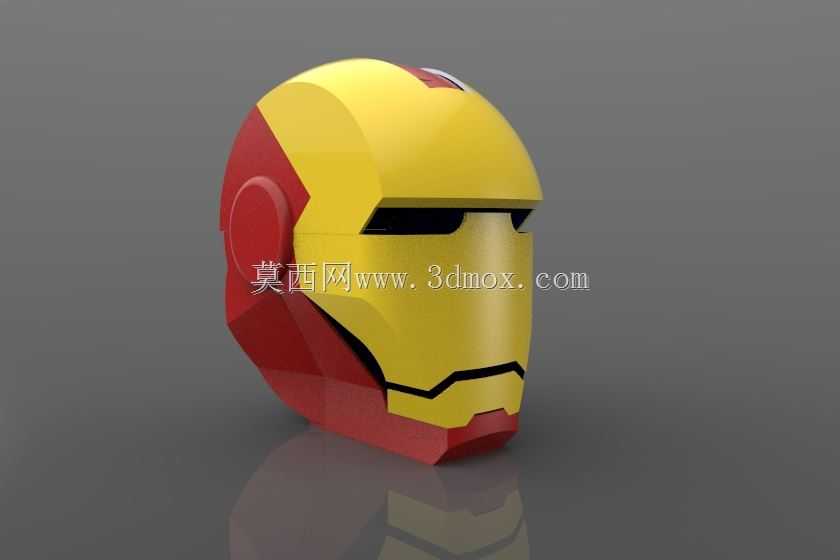

影视道具用流线型防护头盔结构设计

这款头盔结构的设计初衷，最初是面向影视特效道具制作与cosplay穿戴场景的定制化需求，在结构设计阶段优先平衡了曲面还原度与实际穿戴的适配性，没有采用工业级防护头盔的厚重夹层结构，转而通过连续顺滑的外曲面构建，还原科幻IP中铁人形象的头部视觉特征。从实际应用场景来看，该结构既可以作为3D打印的实体道具毛坯，经过后处理打磨、喷漆后用于线下漫展展示、影视短剧拍摄，也可以作为数字资产导入虚拟拍摄引擎，配合动作捕捉设备完成数字角色的头部渲染，省去了手动拓扑高模的大量重复工作。设计过程中首先确定了头部穿戴的核心边界尺寸，参考亚洲成年人头围的通用统计数据，将内腔的横向有效宽度设定在165mm，纵向深度控制在210mm，内腔预留了10mm的缓冲层安装间隙，方便后续加装海绵衬垫提升穿戴舒适度，避免硬壳直接接触头部造成的压痕。外曲面的构建全程采用G2连续的曲率过渡，没有出现生硬的折边棱角，一方面是还原原作的金属流线质感，另一方面也能降低3D打印过程中的支撑用量，大角度的曲面自支撑角度控制在45度以上，打印时无需在外观面添加额外支撑，减少后处理的打磨工作量。眼部位置的开槽结构做了内收的翻边处理，翻边宽度控制在8mm，既可以遮挡内部衬垫的边缘，提升外观的完整度，也能在安装透光镜片时提供足够的粘接定位面，不需要额外设计卡扣结构就能完成镜片的固定。头盔的开合结构采用了侧面隐藏式的分模线，分模位置沿着曲面的光影暗部布置，合模后不会在视觉亮面留下明显的拼接缝隙，分模面的配合公差控制在0.2mm，既保证拼接时的顺畅度，也不会出现过大的缝隙影响外观。考虑到穿戴时的通风需求，在头盔下部靠近脖颈的位置预留了隐形的通风间隙，间隙高度控制在5mm，不会破坏整体的视觉完整性，同时能保证穿戴过程中内部的空气流通，避免长时间佩戴出现闷热的情况。整个结构的壁厚统一设定在2.5mm，对于PLA、光敏树脂等常见的3D打印材料来说，这个壁厚既能保证足够的结构强度，正常拿取、穿戴不会出现开裂变形，也能控制整体的打印重量，成品重量控制在400g以内，长时间穿戴不会给颈部造成过大的负担。在细节处理上，头盔表面的所有凹槽线条都做了0.5mm的圆角过渡，避免打印过程中出现应力集中导致的边角开裂，同时也能让喷漆后的漆面附着更加均匀，不会在尖角位置出现漆层堆积的问题。
