带编码器惰轮的拖行式移动底盘结构

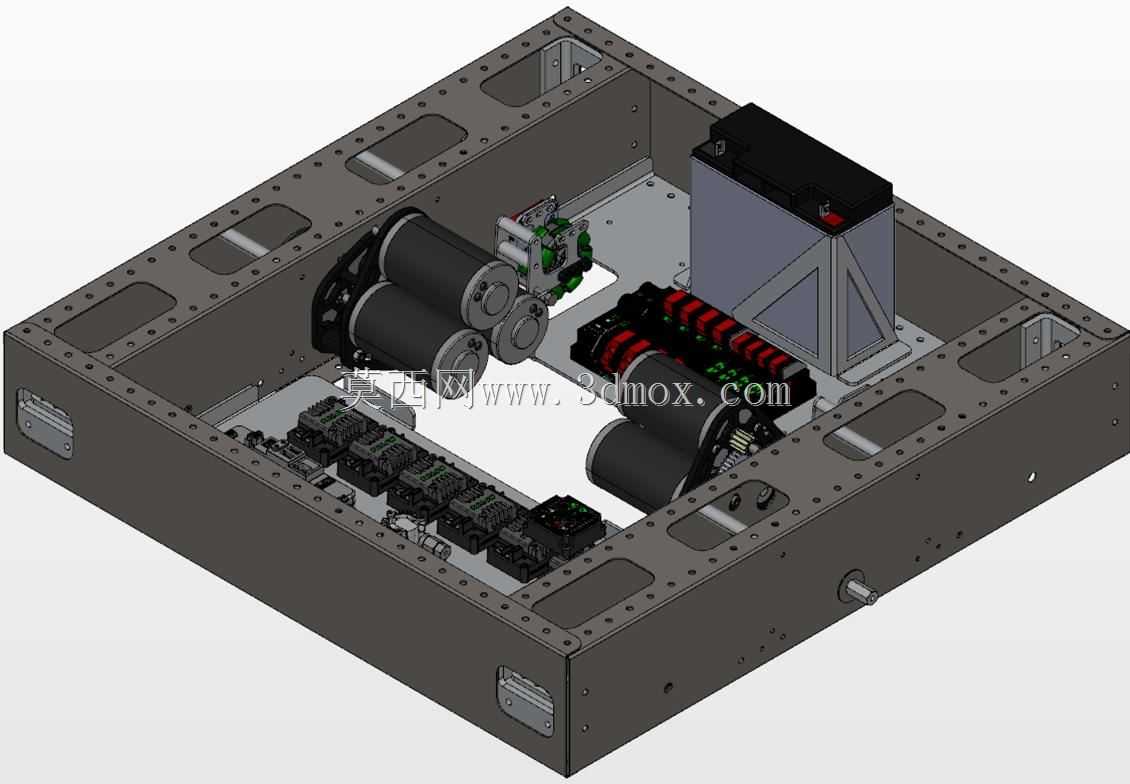

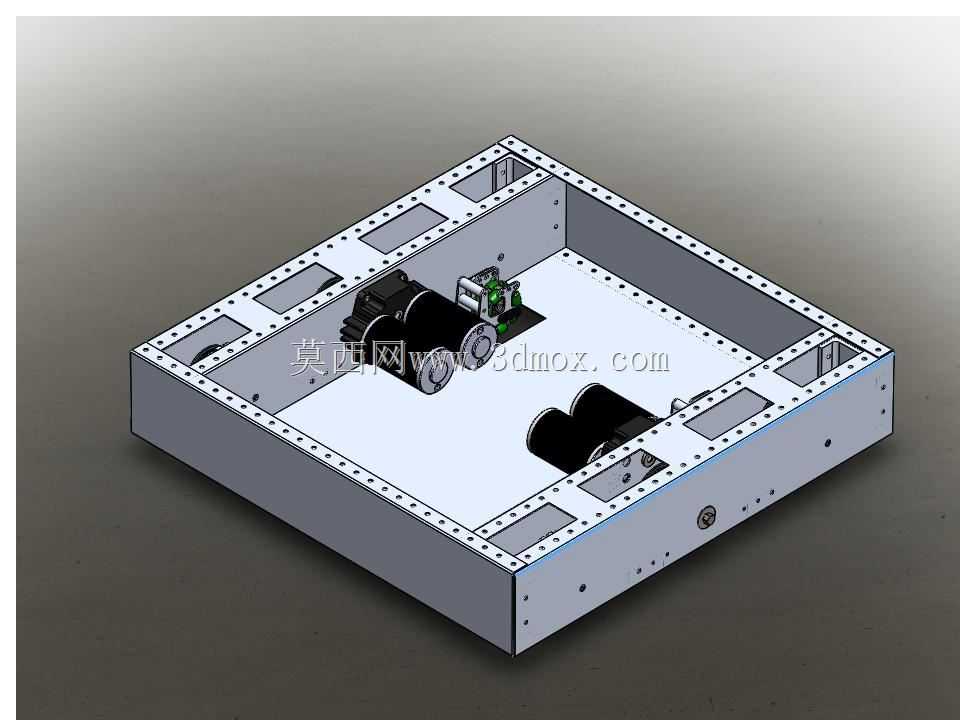

这款拖行式移动底盘结构，主要面向室内自动化巡检、轻型物料转运、小型移动作业平台的开发场景，可作为各类自主移动设备的基础承载基体，适配仓储库区巡检、产线间轻型物料周转、实验室自动化设备移动搭载等实际工况。底盘整体采用箱型框架式承载结构，框架周圈预留密集的安装孔位，可根据上层搭载设备的安装需求灵活调整固定位置，无需额外改制框架主体结构，大幅降低上层功能模块的适配难度。轮组部分选用4英寸规格的stock toughbox mini车轮，配套集成编码器的惰轮组件，拖行过程中惰轮始终贴合地面滚动，编码器可实时采集轮组转动数据，为自动运行模式下的位置闭环反馈提供精准的位移信号，无需额外加装外置定位传感器即可实现短距离内的位置推算，适配低速、固定路径的移动作业需求。设计阶段优先考虑了框架的结构刚性与内部器件安装空间的平衡，箱型腔体内部预留了驱动组件、控制模块、供电单元的安装位，腔体侧壁开设的镂空槽位既可以减轻底盘整体自重，也能为内部器件提供走线、散热的通道，同时不会破坏框架的整体抗弯抗扭性能。底盘整体自重约32磅，承载边界可覆盖多数轻型自动化作业模块的搭载需求，框架底部的轮组安装位经过同轴度校核，保证拖行过程中轮组滚动顺畅无卡滞，避免因轮组安装偏差导致的位置反馈误差。周圈的安装孔位采用等间距排布设计，兼容常用的工业铝型材、标准紧固件的安装规格，上层搭载设备可直接通过标准紧固件完成固定，无需额外加工转接件。框架的边角位置做了避让处理，避免拖行转弯过程中与周边设备、墙体发生剐蹭，底部预留的传感器安装位可按需加装避障、测距类元器件，扩展底盘的自主运行感知能力。整个结构的设计没有冗余的装饰性特征，所有结构特征都服务于承载、安装、运动反馈的核心功能，适合作为移动类自动化设备的基础底盘原型，结构工程师可在此基础上根据具体工况调整轮组布局、框架尺寸、安装孔位分布，快速完成定制化移动平台的开发工作，缩短项目前期的结构设计周期。
