工业带式物料输送支撑结构三维设计

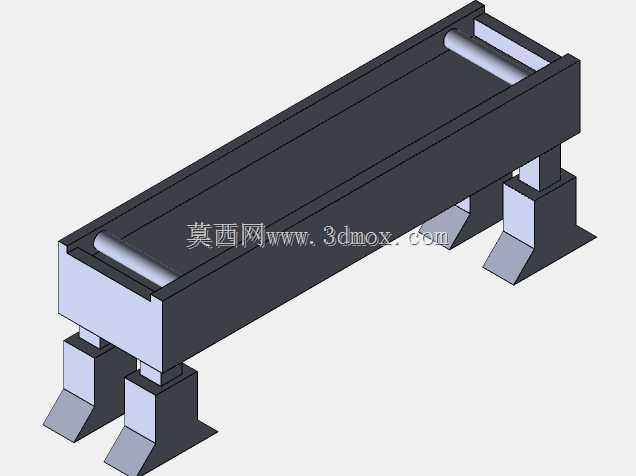

这款带式输送结构的设计，首先要匹配车间内零散工位间的短距离物料转运需求，常见于五金加工车间的工序间工件流转、包装线前段的物料供送、小型装配线的工位间传递场景，不需要长距离跨车间输送的重载配置，更侧重安装灵活性与工位适配性。从结构设计逻辑来看，整体采用分体式支撑脚布局，四个独立支脚分布在机架两端下方，每个支脚做了加宽的底部支撑面，安装时不需要额外做大面积预埋基础，直接放置在硬化车间地面即可，配合底部可调垫铁就能快速调平，适配地面存在小幅高度差的普通生产车间环境，支脚与主架体采用螺栓连接，运输时可以拆分收纳，进场后不需要大型吊装设备，两名装配人员就能完成整机拼接组装。主架体采用槽型截面的焊接框架结构，两侧的架板同时承担皮带侧边挡料与辊筒安装基准的作用，两端的传动辊筒与改向辊筒直接安装在架板的预设安装位上，辊筒轴线与架体长度方向的垂直度公差控制在0.2mm以内，避免皮带运行过程中出现跑偏问题，皮带工作面采用平面设计，适合输送规则形状的箱装工件、块状零件、成组包装的半成品，不适合输送粉状易散落或者尖锐棱角容易划伤皮带的物料。设计过程中特意将机架的整体高度控制在常规作业面适配区间，支脚的安装孔位预留了上下调节余量，可以根据对接的生产设备进料高度调整整机输送面高度，不需要额外定制过渡衔接平台。机架两侧没有设置额外的外置护板，一方面是减轻整体自重，另一方面方便日常运维时快速观察皮带张紧状态、清理皮带表面粘附的加工碎屑，辊筒的轴承座采用外露式安装，后期更换轴承或者调整皮带张紧度时，不需要拆解大量外围结构，只需要松开轴承座的固定螺栓就能完成操作。皮带下方的托板采用整面铺设的薄钢板结构，相比间隔布置的托辊结构，在输送小尺寸零件时不会出现零件卡入托辊间隙的问题，输送过程更平稳，适合重量在50kg以内的单件物料输送，输送速度可以根据前端生产节拍搭配对应减速电机调整，常规配置下运行速度控制在0.2m/s到0.8m/s区间，满足大部分轻工加工、装配、包装工序的物料流转需求。整机的安装边界预留了足够的操作空间，两端辊筒位置预留了电机安装位与张紧调节空间，现场布线时可以根据车间电源位置选择左侧或者右侧安装驱动单元，不需要额外改动架体结构。
