小型水平皮带输送设备结构设计

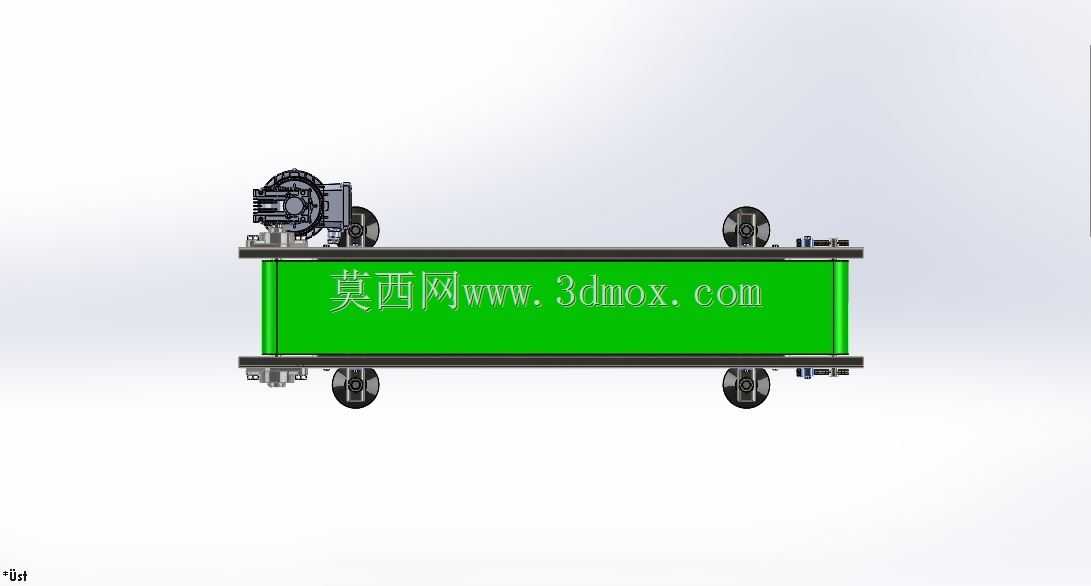

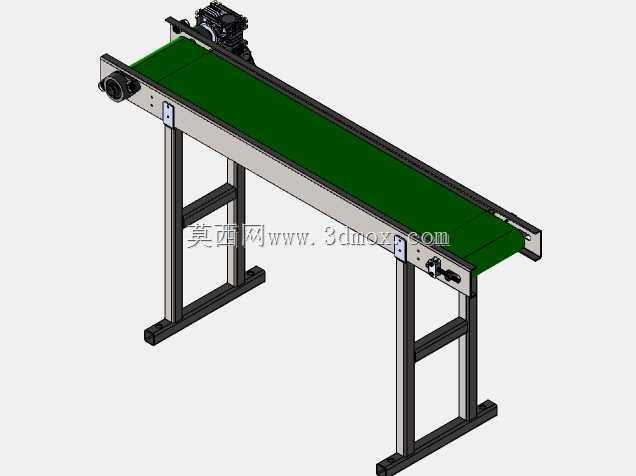

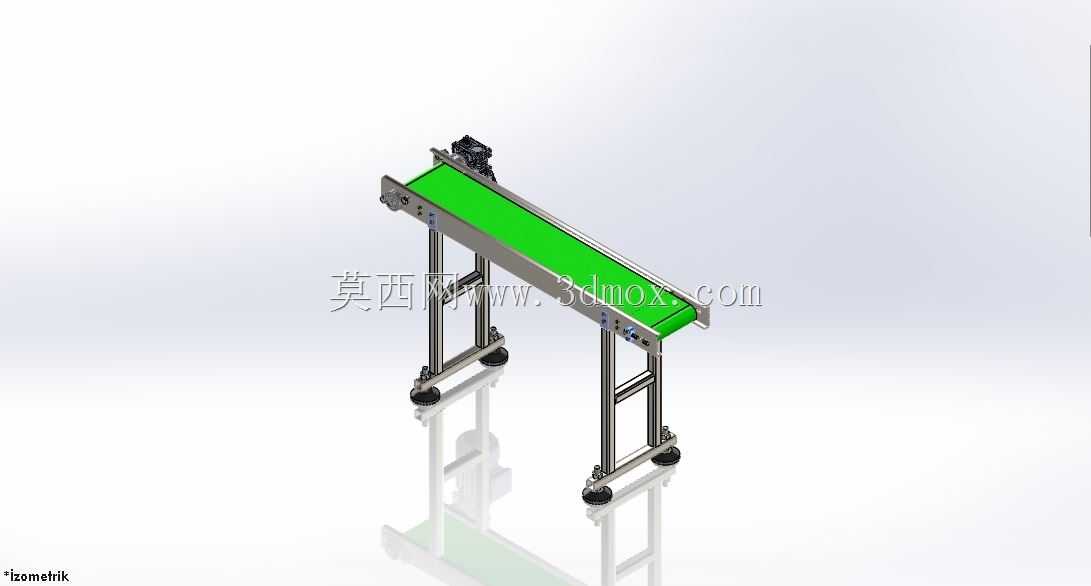

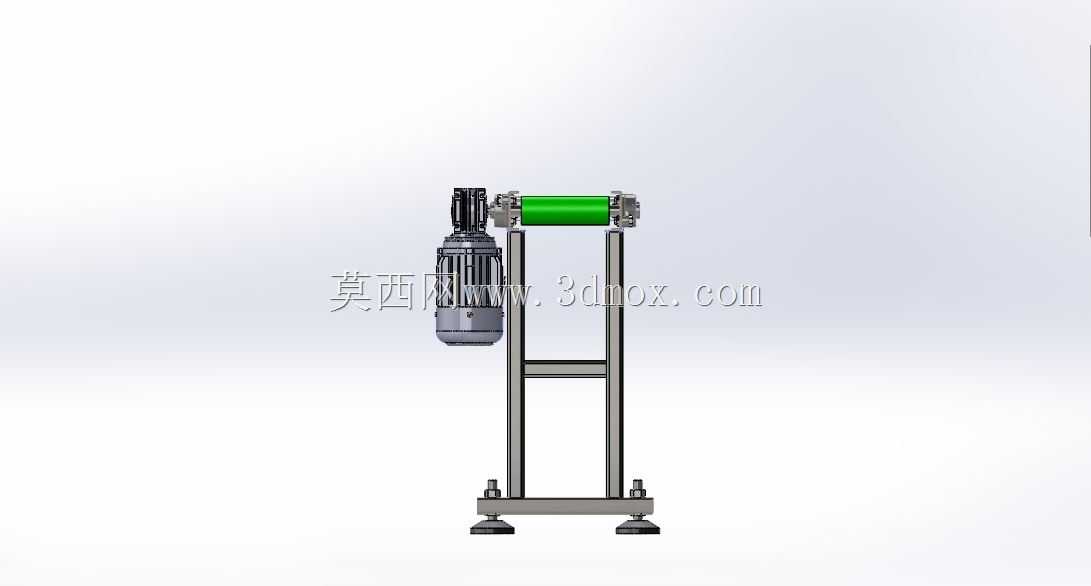

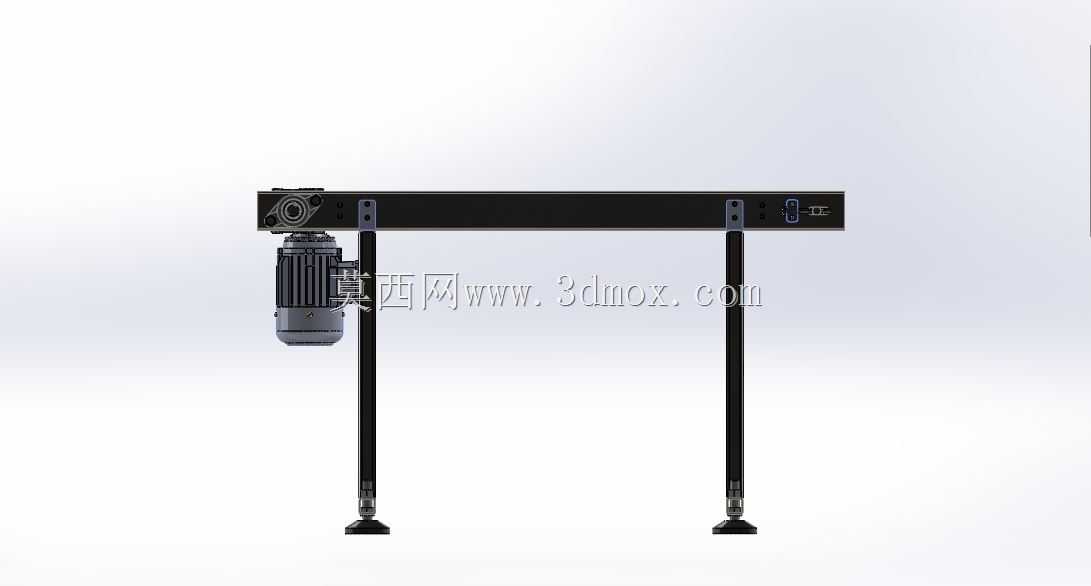

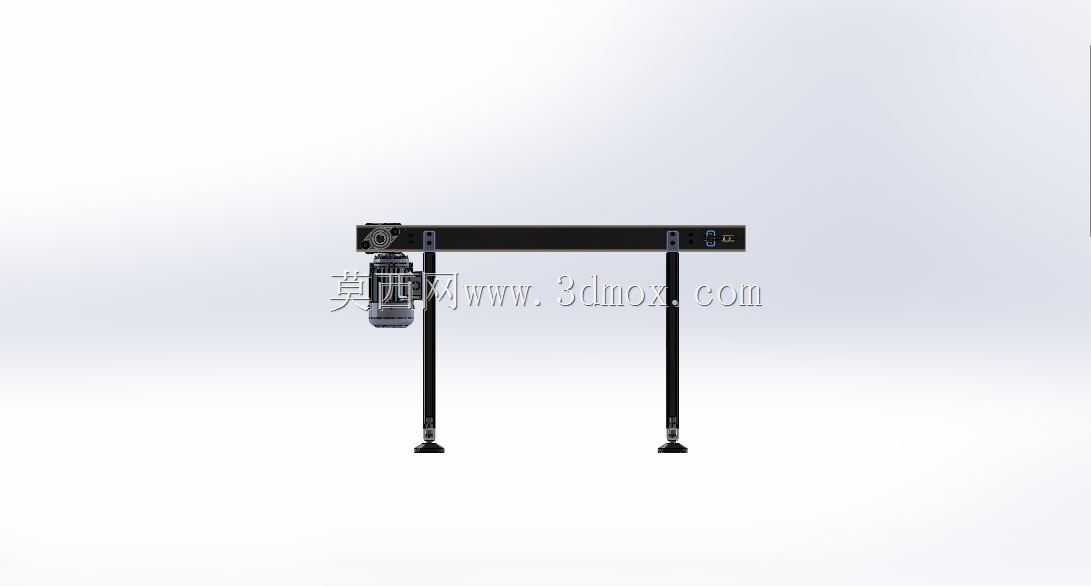

这款水平布置的皮带输送设备，主要面向轻工制造、电子组装、食品包装等行业的短距离物料转运场景，可衔接前后段加工工位完成工件的连续传递，替代人工搬运实现工序间的物料自动流转，适配规整形态的盒装、袋装、小型块状物料的水平输送需求，也可根据产线布局需求搭配挡边、导条等附件完成特殊形态物料的导向输送。设备整体采用方管焊接机架作为承载主体，机架支腿设置横向加强筋提升整体刚性，底部预留地脚安装孔位，可直接通过膨胀螺栓固定在车间硬化地面，支腿高度可根据对接工位的高度差做小幅调整，适配不同高度的加工设备进出料端衔接需求。主动辊筒布置在设备出料端，配套的减速电机直接安装在主动辊侧的安装座上，通过直连传动减少传动环节的功率损耗，张紧机构设置在从动辊端，通过两侧的调节螺栓调整皮带张紧度，避免皮带长期运行出现打滑、跑偏问题，皮带选用绿色PVC材质，表面摩擦系数适中，既可以保证输送过程中物料不出现滑移，也便于日常清洁维护，适配多数常规工业场景的使用要求。设计过程中优先考虑了设备的易维护性，两侧的皮带托板采用分段式安装结构，出现磨损时可单独拆卸更换，无需拆解整段机架；辊筒两端采用带座轴承固定，轴承座预留润滑注油孔，可定期加注润滑脂延长转动部件使用寿命。设备两侧的机架侧边预留了传感器、挡停机构的安装槽位，可直接加装光电传感器实现物料到位检测，也可搭配挡停气缸完成物料的定点停留，满足自动化产线的工位节拍匹配需求。从安装边界来看，设备整体宽度控制在常规产线的适配范围内，长度可根据实际输送距离做模块化拼接，单机长度适配多数车间内部的工位间距需求，电机出线端预留接线盒位置，可直接对接车间的动力供电回路，无需额外改造布线。整体结构没有冗余设计，所有受力部件均经过载荷校核，在满足额定输送载荷的前提下尽可能控制设备自重，既便于现场安装搬运，也减少了长期运行过程中的机架形变风险，皮带运行速度可通过配套减速电机的速比选配调整，覆盖从轻工小件输送到稍重工件转运的常用速度区间，无需额外加装调速机构即可满足多数常规产线的输送节拍要求。
