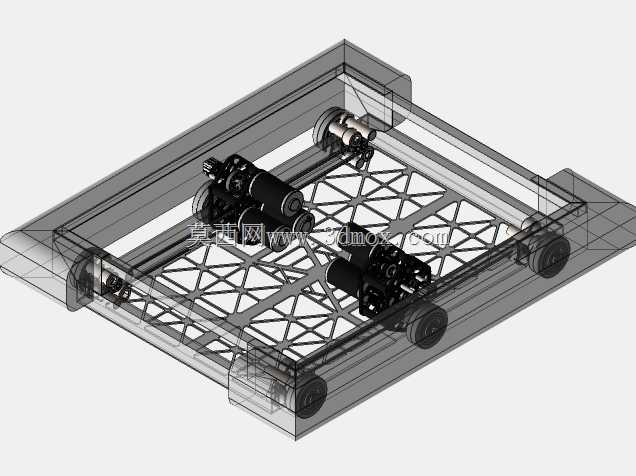

FRC赛事西海岸驱动车架结构设计

该驱动车架主要面向青少年机器人竞赛场景设计，作为竞赛机器人的核心承载基体，承担着动力安装、载荷承载、行走导向的核心作用，是整台竞赛机器人的结构基础。从实际赛事应用来看，这类车架需要在高强度对抗的赛场环境下，承受频繁的急加速、急停、侧向碰撞以及越障冲击，因此结构设计上优先考量刚性与轻量化的平衡。整体框架采用镂空格构式的承载结构，主体边框使用矩形截面型材搭建，中间承载区域采用交叉筋格构布局，在保证整体抗扭、抗弯刚性的前提下，尽可能削减非承载区域的材料余量，降低整备质量，提升动力单元的功率重量比，适配竞赛场景下对移动速度、响应灵敏度的要求。动力单元采用双侧对称布置的驱动模组，每组驱动模组集成了动力输出、减速传动、轮系安装的接口，驱动轮直接安装在模组输出端，省去了额外的传动转接结构，减少传动链路的间隙与功率损耗。行走轮组采用四角布置的方案，前后轮的安装座预留了足够的调节余量，可根据赛场地面材质、摩擦系数的差异调整轮系预紧力与接地比压，保证不同场地条件下的抓地稳定性。设计过程中，所有安装接口都采用标准化的孔位布局，上层功能拓展区域预留了统一间距的安装孔阵，可快速搭载竞赛所需的拾取、投射、夹取等不同功能的执行机构，无需对主框架进行二次打孔加工，缩短赛前调试的装配周期。从安装边界来看，车架整体外廓尺寸严格匹配赛事规则的尺寸限制要求，所有突出部件都控制在规则允许的包络范围内，动力模组的安装位置下沉到框架平面以下，有效降低整车重心，减少高速转向时的侧倾风险。框架侧边预留了走线槽位，动力线缆与信号线缆可沿型材内腔布设，避免赛场对抗过程中线缆被剐蹭拉扯导致的故障。轮系的安装高度经过匹配计算，保证车架底部离地间隙满足越障需求，同时不会因为重心过高影响行驶稳定性。格构式的中间承载区域可根据配重需求灵活调整电池、控制元件的安装位置，方便调试阶段优化整车轴荷分配，让前后轮的接地载荷尽可能均匀，避免急加速时出现打滑、抬头的问题。整体结构没有多余的装饰性设计，所有结构特征都服务于刚性提升、重量控制、装配便捷性这几个核心需求，所有受力节点都做了圆角过渡处理，避免应力集中导致的框架疲劳断裂，适配竞赛场景下高频次、大载荷的使用工况。
