轻量化全轮驱西海岸滑动传动结构

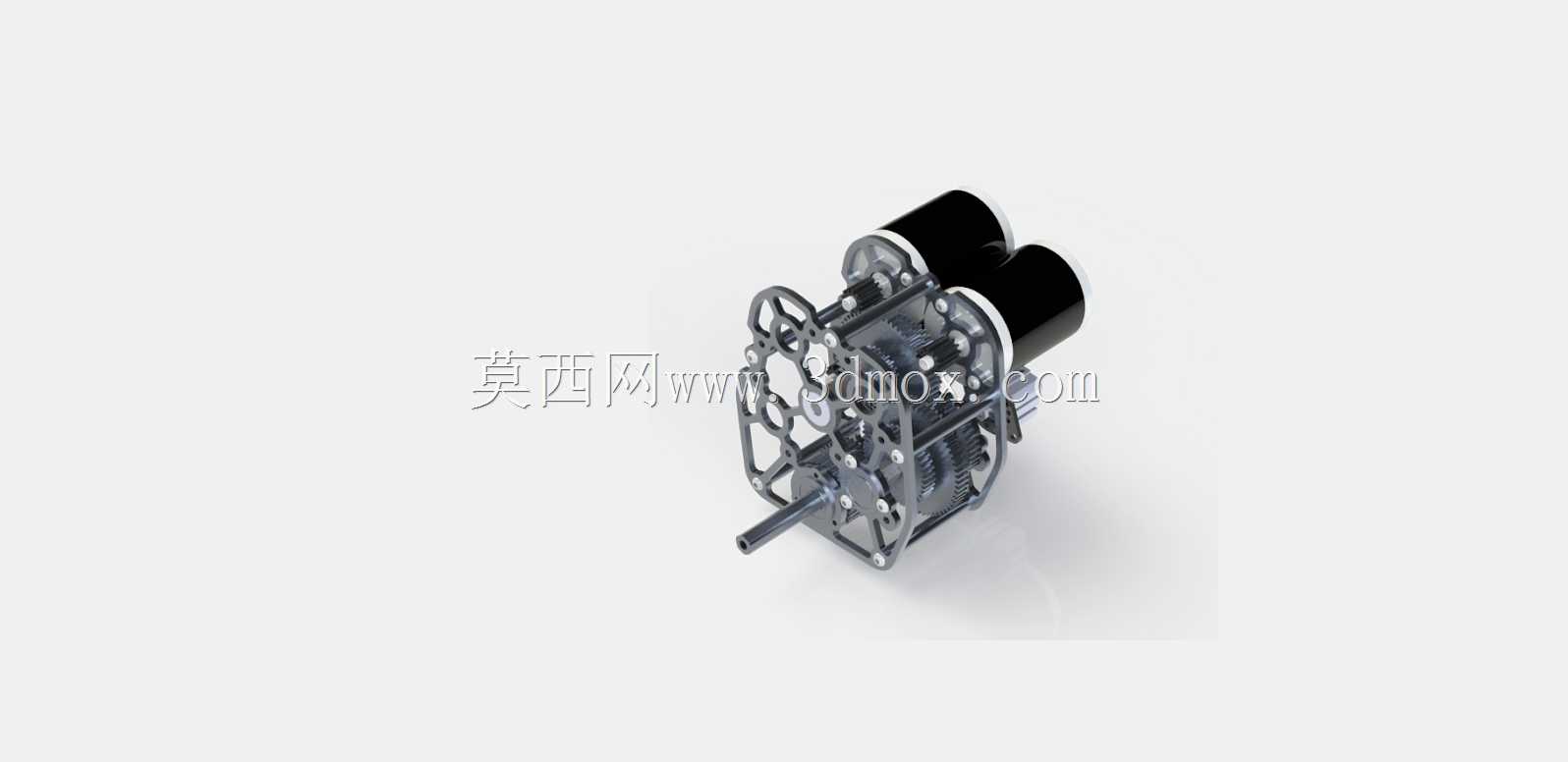

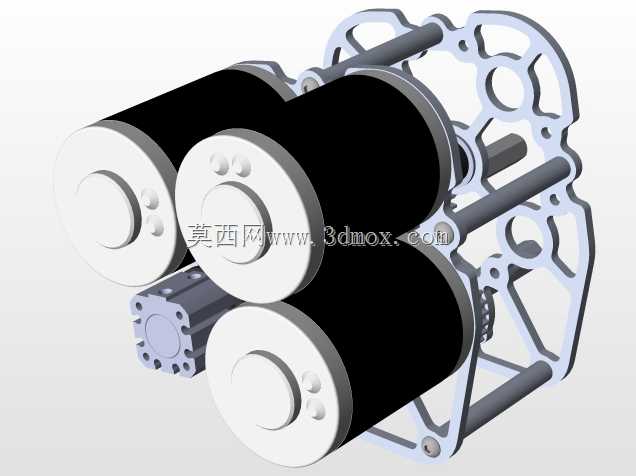

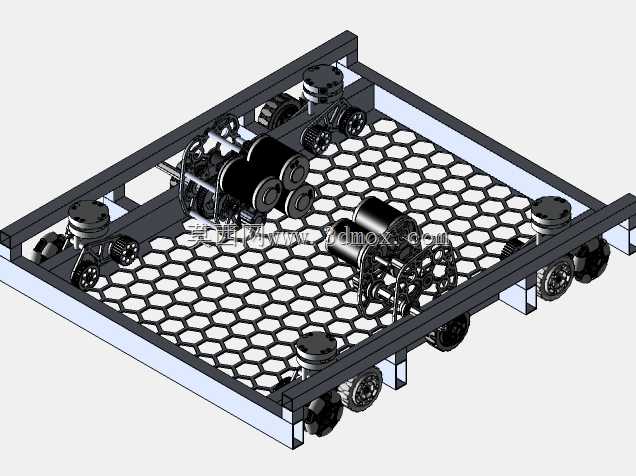

该滑动传动结构主要面向狭小空间内的重载滑移输送场景，常见于地下管廊巡检、窄轨物料转运、特种作业平台的行走驱动单元，区别于常规轮式行走结构，其采用的粘性全轮驱动模块可在带油污、凝露的金属导轨面保持足够牵引力，不会出现单侧轮打滑导致的走偏、卡滞问题。整套结构的承载基板采用蜂窝式镂空设计，并非单纯为减重做的造型优化，每一处镂空的筋条走向都对应下部行走轮组的受力传递路径，在保证整体抗弯截面模量满足28磅整重负载的前提下，尽可能削减非受力区域的材料厚度，基板边缘的安装凸台预留了标准的模组连接孔位，可直接对接上层作业平台的安装底板，不需要额外做转接件适配。设计阶段优先考虑了传动链路的紧凑性，将齿轮箱与驱动电机直接集成在基板中部的安装腔体内，没有额外伸出的传动连接轴，避免了外置传动轴容易被杂物卡滞、受外力碰撞变形的问题，齿轮箱的输出端直接通过等速传动结构连接四个角位的行走轮组，每个轮组都带有独立的自适应浮动结构，在导轨面存在0.5mm以内的平面度误差时，轮组可自动微调贴合角度，保证所有行走轮始终与导轨面保持有效接触，不会出现个别轮悬空导致的牵引力损失。从安装边界来看，整套结构的外形轮廓适配标准窄轨的安装间距，基板侧面的导向轮组预留了1-2mm的导轨侧隙调整量，现场安装时不需要反复修配导向轮的偏心轴，即可快速完成导轨与行走结构的适配，导向轮采用耐磨非金属材质，既可以降低滑动过程中的异响，也能避免金属导向轮长期摩擦导轨导致的导轨面磨损。传动系统的齿轮组全部采用直齿圆柱齿轮传动，相比斜齿传动虽然传动平稳性略低，但加工装配难度更低，后期维护更换齿轮不需要复杂的啮合间隙调整，适合非精密重载的行走场景，电机的动力输出端带有过载保护结构，当行走过程中遇到硬物卡滞时，保护结构会先行打滑卸力，避免堵转电流过大烧毁电机绕组。整套结构没有多余的外置管线，所有动力线、控制线都沿着基板内侧的走线槽排布，外侧通过盖板封挡，可在多粉尘、有少量飞溅液体的作业环境下稳定运行，不会出现管线被拉扯、剐蹭破损的问题。
