奥尔布赖特柯蒂斯DC88直流接触器结构设计

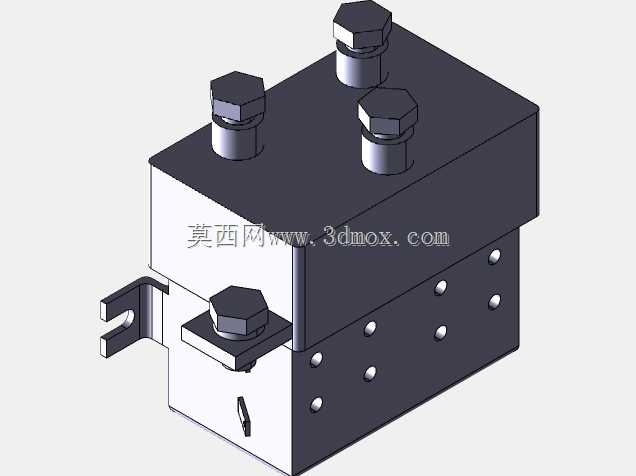

这款直流接触器主要应用在低压直流动力回路的通断控制场景中，常见于电动工业车辆、储能系统、直流充电桩、特种工程机械的动力配电环节，承担着主回路大电流的接通与分断任务，是直流动力系统里核心的控制执行元件。从结构设计来看，整体采用上下分层的布局，上部为接线端子区域，三个主接线柱采用外六角螺栓锁紧结构，接线端预留了足够的线缆压接空间，能够适配大平方动力线缆的连接需求，端子的排布间距充分考虑了电气安全间隙，避免大电流工况下出现爬电、拉弧风险。下部为电磁驱动与触点腔体，侧面预留的安装支耳带定位通孔，可直接通过螺栓固定在设备安装基板上，安装支耳的位置经过力学校核，能够承受设备运行过程中的振动冲击，避免长期使用后出现连接松动。

设计过程中优先考虑了触点灭弧与电磁驱动的可靠性，腔体外壳采用金属与绝缘材质组合的结构，金属部分承担结构防护与电磁屏蔽作用，绝缘部分实现带电部件与安装基体的电气隔离，侧面的多颗紧固铆钉均匀排布，保证腔体密封性能的同时，也让整体结构的抗形变能力得到提升。侧面单独设置的辅助接线端，可用于连接控制回路或者信号反馈线路，实现主回路状态的外接监测。

从安装边界来看，整体外形为方正的块体结构，没有外凸的易损部件，安装时仅需要预留对应长宽高的操作空间，接线端上方预留的螺栓操作空间能够满足常规扳手的锁紧作业需求，不需要额外设计特殊的安装工装。触点系统采用直动式电磁驱动结构，电磁线圈得电后产生的电磁力直接带动动触点动作，减少了中间传动环节的能量损耗与机械故障点，能够在额定电压下快速完成触点吸合，降低触点闭合过程中的拉弧烧蚀风险。在实际选型应用中，这类直流接触器需要匹配对应系统的直流电压等级与额定工作电流，安装时需要保证安装平面的平面度，避免壳体受力变形导致内部触点卡滞，接线时需要按照端子标识对应连接主回路正负极与控制端线路，避免接反导致器件损坏。
