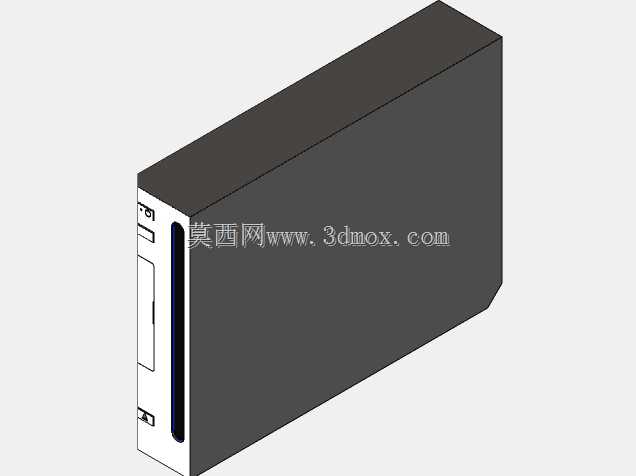

任天堂Wii家用游戏主机外观结构建模

本次建模的立式家用游戏主机，在消费电子结构设计领域具备典型参考价值，其设计逻辑完全围绕家用客厅场景的使用需求展开。从实际使用场景来看，这类设备通常放置于客厅电视柜的开放层或影音设备柜内，周边会搭配电视、机顶盒、音响等影音设备，因此建模时首先要考虑的就是设备的安装边界与周边适配性，设备采用立式薄型长方体布局，竖向放置时占用的横向台面宽度极小，能够在有限的电视柜空间内预留出足够的走线与散热间隙，避免和周边设备产生空间干涉。从功能特性层面拆解，主机正面预留的长条形开槽为光盘吸入式光驱位，是实体游戏介质的读取入口，建模时严格还原了光驱缝的宽度与位置公差，确保和前面板的上下定位卡扣位置匹配；前面板上下两端的小型矩形区域为功能按键与状态指示灯的安装位，分别对应电源开关、复位按键与电源、光驱运行状态的提示灯组，建模时保留了按键区域的下沉式台阶结构，为后续按键零件的装配预留了0.2mm的配合间隙，符合消费电子产品的装配公差要求。从设计思路来看，这类家用游戏主机的外壳采用ABS注塑成型的分体式结构，左右两侧为高光面壳，前面板为哑光磨砂质感，建模时区分了不同面的拔模斜度，外壳整体采用1.5mm的均匀壁厚，内部预留了主板、光驱、电源模块、散热风扇的安装柱位，所有内部加强筋的厚度控制在壁厚的0.6倍，避免注塑生产时出现表面缩痕。设备底部预留了四个圆形橡胶脚垫的安装凹槽，能够提升立式放置时的摩擦力，避免设备被线材拖拽倾倒，背部的接口区域在建模时预留了标准的音视频、电源、扩展接口的开孔位置，开孔边缘做了R0.5的圆角处理，避免用户插拔线材时被锐边划伤。从尺寸边界来看，设备整体高度控制在常规影音设备的竖向尺寸范围内，深度和普通DVD播放机保持一致，能够适配多数通用电视柜的层板深度，放置时背部距离墙面预留至少30mm的散热间隙，满足设备长时间运行的散热需求，外壳的所有外露边角都做了R2以上的圆角处理，既提升了外观的柔和感，也能避免日常挪动时磕碰造成的外壳损伤。
