工业级五口千兆非网管导轨式交换机

　　做工业现场网络布局的工程师都清楚，普通商用交换机在车间、轨交舱、户外机柜这类场景里根本扛不住——宽温波动、电磁干扰、安装空间受限随便哪一项都能让设备掉链子，这款五口千兆非网管交换机的三维结构，就是完全围绕工业现场的实际使用需求做的设计还原。先从安装边界说，机身采用紧凑的金属壳体设计，背部集成标准DIN导轨卡扣，不需要额外打孔固定，直接卡装在35mm标准电气导轨上就能完成固定，适配绝大多数工业控制柜、壁挂设备箱的内部安装位，壳体侧面预留的散热孔阵列沿着内部PCB板的发热元件排布，没有做多余的装饰性开孔，既保证密闭空间内的空气对流散热，又能阻挡大部分车间浮尘、金属碎屑进入设备内部，金属外壳本身还能起到电磁屏蔽作用，减少车间内变频器、

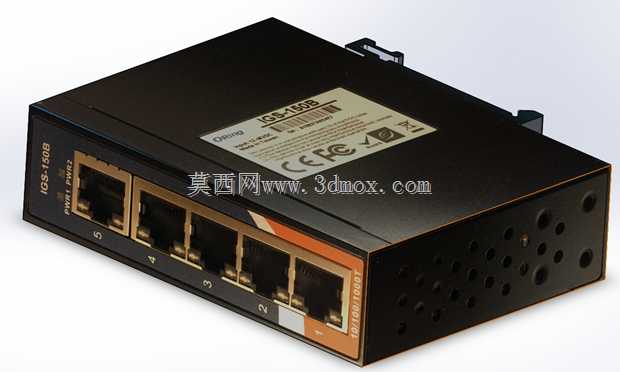

　　伺服电机产生的电磁干扰对网络信号的影响。再看端口布局，五个10/100/1000Base-T自适应以太网端口全部排布在机身正面，端口间距做了加宽处理，哪怕插满带屏蔽层的工业级水晶头，也不会出现相邻端口互相干涉、插头无法完全卡紧的情况，每个端口旁都对应设置了独立的状态指示灯，不用凑近设备就能直观判断链路连接状态、数据传输速率，日常运维排查故障的时候能省不少事。作为非网管型设备，它不需要做复杂的配置调试，上电之后就能自动完成端口速率协商、MDI/MDIX自适应，不管是连接PLC、工业相机、人机界面还是上位机，插上网线就能正常通讯，省去了现场调试的配置步骤。机身的棱角全部做了钝化处理，在柜内布线的时候不会刮破网线绝缘层，

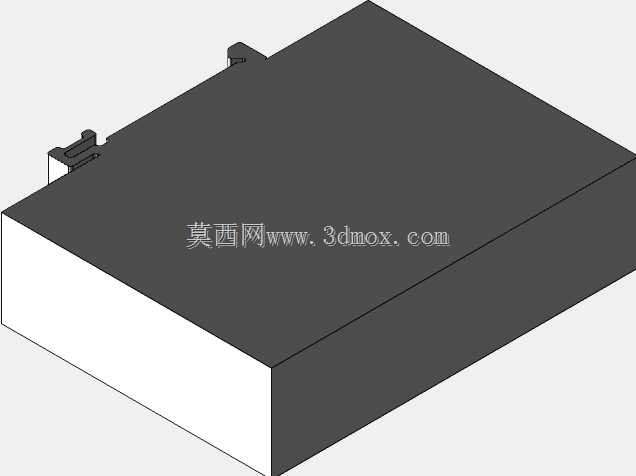

　　壳体的拼接缝隙做了错位咬合设计，能减少震动环境下的壳体松动异响，整体结构没有多余的突出部件，在有限的柜内空间里能最大化节省安装位置，哪怕是紧凑的小型分布式IO站旁边，也能找到合适的安装位。从三维建模的角度看，这个模型完整还原了设备的所有结构细节，包括导轨卡扣的开合结构、端口的内部卡位、散热孔的排布规律、指示灯的位置尺寸，不管是做控制柜的三维布局校验，还是做工业网络系统的方案演示，都能直接调用，不需要再二次修正结构尺寸，能有效减少布局阶段的干涉问题，避免实际安装的时候出现设备装不上、网线插不到位的情况。
