户外测距传感器防护安装固定支架

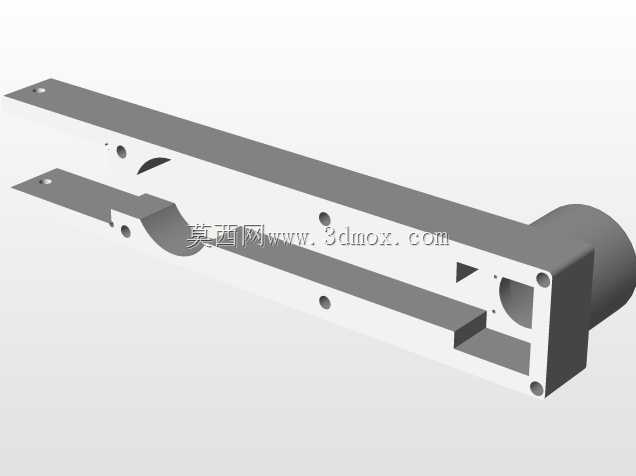

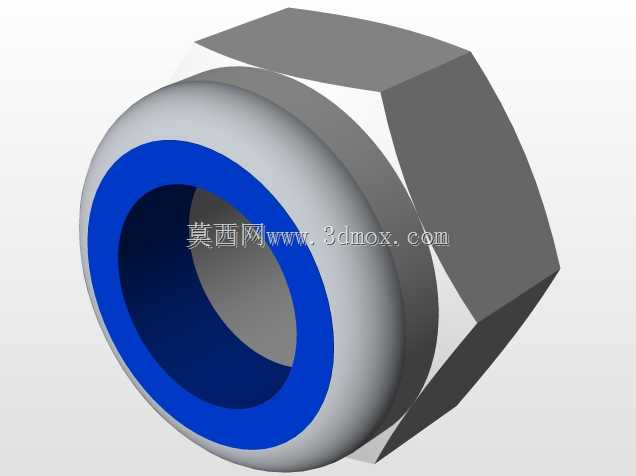

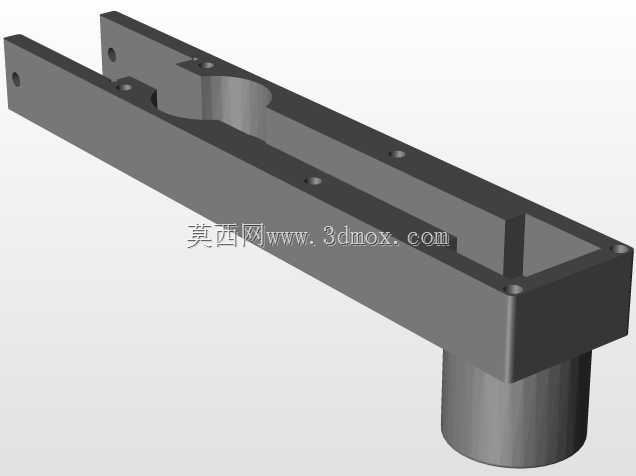

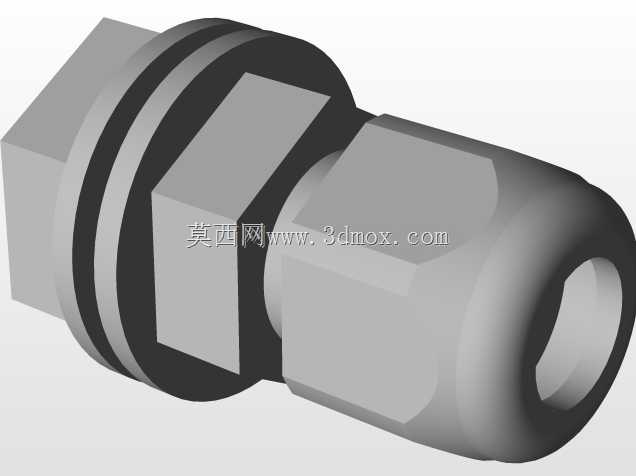

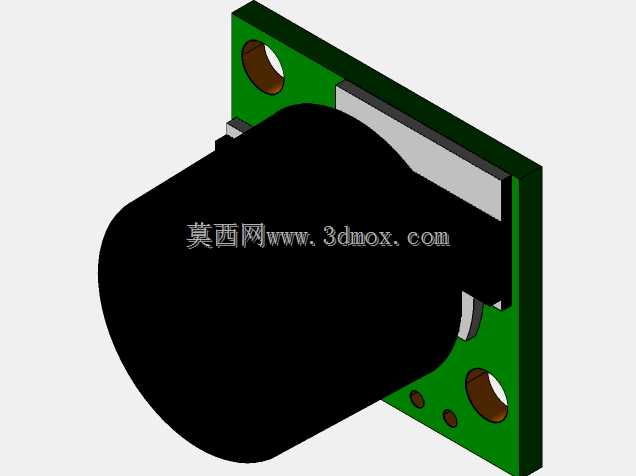

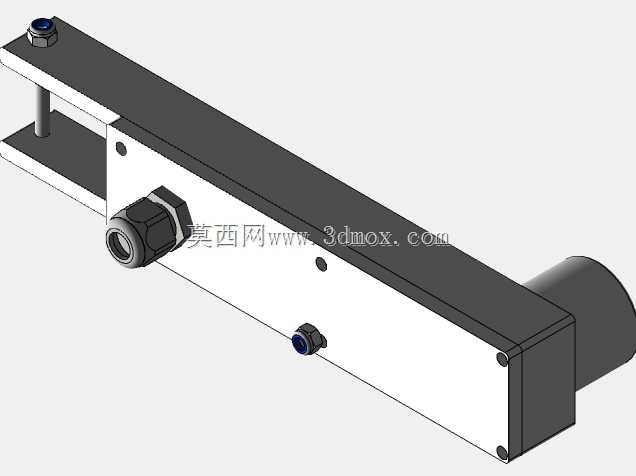

这款安装支架针对户外部署的LV MaxSonar EZ系列测距传感器设计，核心解决户外场景下传感器裸露安装易受雨水侵蚀、粉尘侵入、外力磕碰的痛点，适配野外环境监测、户外无人设备测距、周界安防距离探测、露天物流设备定位等多类户外作业场景的安装需求。设计之初优先考虑户外长期使用的防护可靠性，整体采用分体式组合结构，包含传感器安装承载板与防护上盖两部分，二者装配后形成半封闭防护腔体，将传感器主体完全包覆在内，仅预留传感器探测端的伸出通道，避免雨水直接冲刷传感器电路部分，配合标准PG7电缆密封套对出线位置做密封处理，能有效阻挡雨水、扬尘从线缆进线位置进入腔体内部，满足户外露天使用的防雨防尘要求。安装板上预留了与对应型号测距传感器完全匹配的安装孔位，孔位公差按照传感器安装基准做适配设计，装配时无需额外打孔修配，直接通过标准螺钉螺母即可完成传感器在安装板上的固定，紧固件均采用通用标准件，后期维护更换时无需定制特殊配件，现场作业人员用常规工具即可完成拆装。支架的固定端采用夹装式结构，可适配一定厚度范围内的安装板、设备机架侧壁、户外立杆等多种安装基体，夹装位置预留了螺栓锁紧空间，锁紧后可保证支架在户外风力作用、设备运行振动工况下不会出现移位松脱，安装位置的探测角度可在装配时根据实际测距需求做微调，锁紧后角度保持稳定。整体外形为长条式紧凑结构，长度方向完全覆盖传感器主体长度，宽度方向预留了紧固件的操作空间，不会出现安装时工具无法伸入的问题，安装边界充分考虑了现场安装的操作余量，夹装位置的开口尺寸适配多数户外设备的机架型材厚度，无需额外制作过渡转接件即可完成固定。结构设计上兼顾了3D打印加工的工艺性，所有壁厚均匀，无尖锐内角与超大悬空结构，无需额外添加大量支撑即可完成打印制作，打印完成后仅需简单去除支撑毛刺即可完成装配，适合现场小批量快速制作适配。腔体内部预留了传感器的接线空间，不会出现线缆挤压弯折导致的接触不良问题，防护盖与安装板的贴合面采用平面贴合设计，装配后缝隙均匀，配合密封垫即可达到更高的防护等级，应对暴雨、扬尘等恶劣户外工况。
